§ 4. Силы в ветвях цепи и критерии работоспособности цепной передачи
Проанализируйте информацию шага 7.13 и определите, какая ветвь (ведущая или ведомая) работающей передачи будет больше нагружена?
При работающей цепной передаче больше будет нагружена ветвь Ft — ведущая [см. формулу (7.12) и рис. 7.14].
7.13. Упрощенная схема передачи сил в цепной передаче аналогична силовой схеме в ременной передаче.
Окружная сила
Ft = 2M/d, (7.11)
где М — момент на звездочке; d — делительный диаметр звездочки (см. рис. 7.11, 7.12).
Силы натяжения: ведущей ветви цепи работающей передачи (рис. 7.14)
F1 = Ft + F0 + Fυ; (7.12)
ведомой ветви цепи
F2 = F0 +Fυ; (7.13)
от провисания цепи
F0 = Kfqa, (7.14)
где Kf - коэффициент провисания, зависящий от расположения привода и величины стрелы провисания цепи f. При f = (0,0 1÷0,002) а: для горизонтальных передач Kf = 6; для наклонных (≈ 40°) – Kf = 3; для вертикальных Kf = 1 ; q — масса 1 м цепи, кг (см. табл. 7.1); а — межосевое расстояние, м; от центробежных сил
Fυ =qυ2, (7.15)
где q – масса 1 м. цепи, кг; υ – скорость цепи, м/с.
Чем объясняется меньшая нагрузка на валы цепной передачи по сравнению с ременной при одинаковой передаваемой мощности?
В цепной передаче для передачи окружной силы не требуется создавать значительного предварительного натяжения, обеспечивающего трение между ремнем и шкивами, поэтому по сравнению с ременной передачей валы цепной передачи испытывают меньше нагрузки.
7.14. Нагрузка на валы и опоры. Вал и опора воспринимают силы натяжения от провисания цепи и от окружной силы.
Приближенно
Fs = FtKb + 2F0, (7.16)

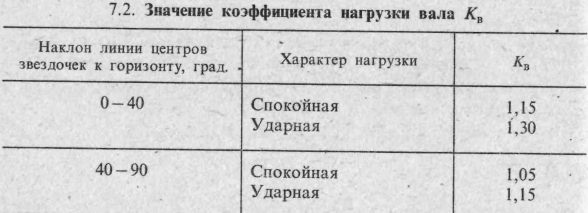

где Fs - нагрузка на вал и опору; Кb- коэффициент нагрузки на вал (табл. 7.2).
Нагрузка на валы и опоры в цепной передаче значительно меньше, чем в ременной передаче.
Назовите наиболее характерную причину выхода из строя цепной передачи.
7.15. Критерии работоспособности. Экспериментальные наблюдения показывают, что основными причинами выхода из строя цепных передач являются: вытяжка цепи (под действием сил F1, F2, Fυ); разрушение шарниров (за счет ударов при вхождении цепи в зацепление с зубьями звездочки и из-за изнашивания их от трения); разрушение пластин. При расчете цепных передач за критерий работоспособности принимают долговечность цепи, определяемую величиной износа шарниров. Цепи, выбранные из условия износостойкости шарниров, обладают достаточной прочностью. В ответственных случаях проверяют коэффициент запаса прочности (n ≥ [n]), число входов шарниров цепи в зацеплении в 1 с (U ≤ [U]).
