Приложения

Приложение 1

Значения активной и реактивной составляющих входных сопротивлений rа и xа некоторых типов антенн.

На рис. П1.1 – П1.8 представлены полученные экспериментально значения R_А и X_А некоторых типов судовых и самолетных антенн сложной конструкции:

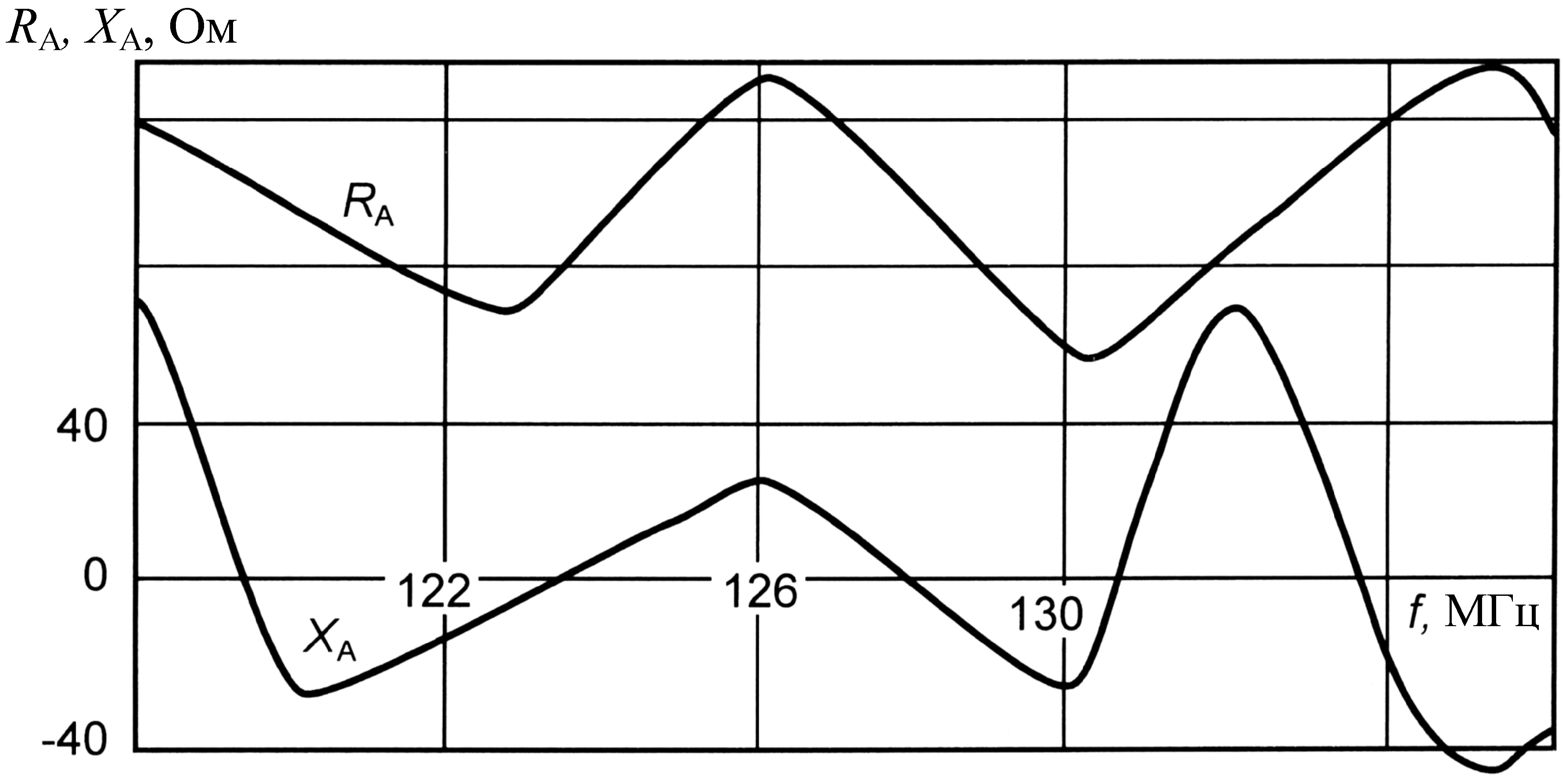

на рис. П1.1 – всеволновой судовой антенны-мачты АМС-17 для СВ и KB диапазонов;

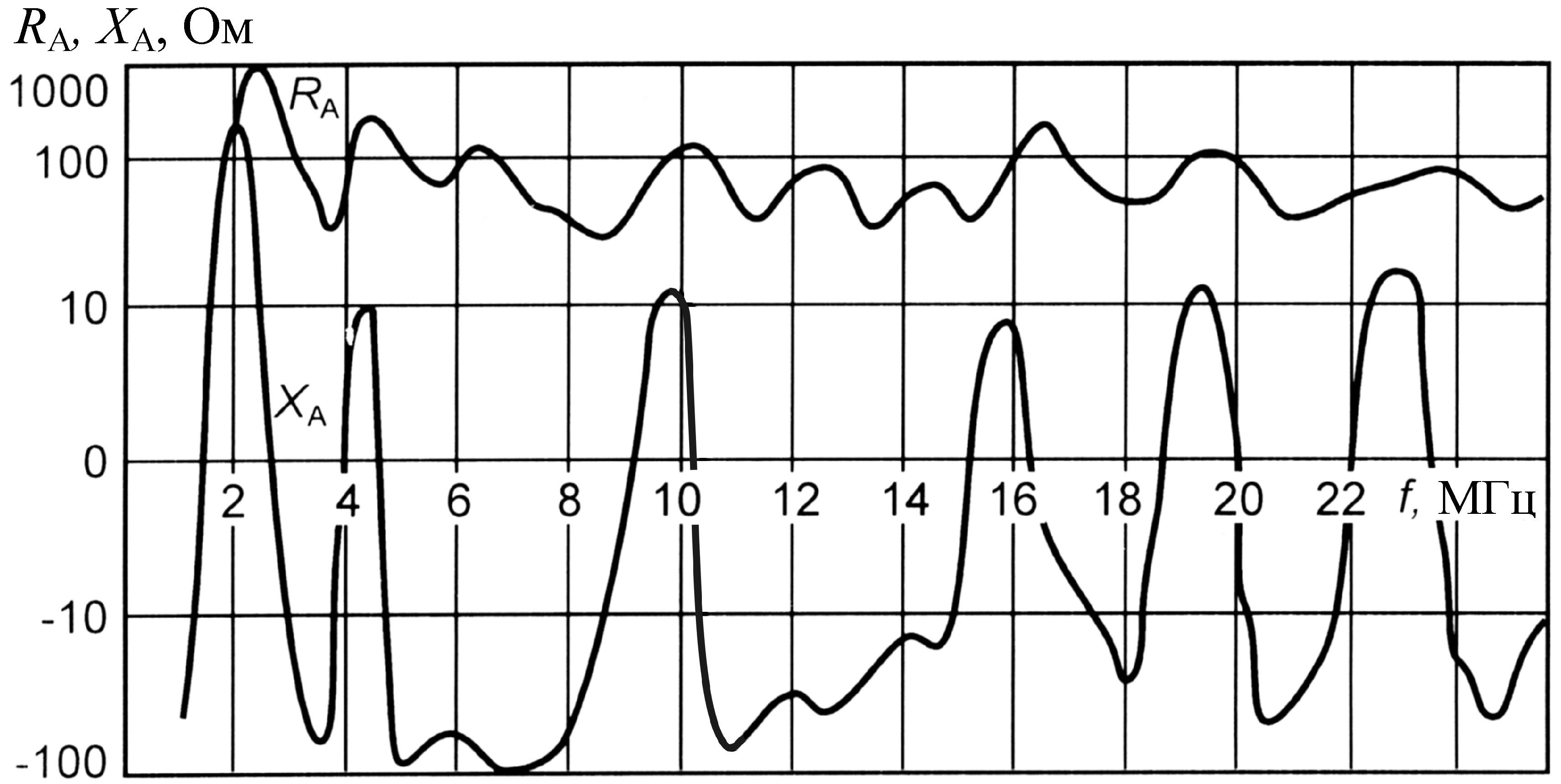

на рис. П1.2 – судовой KB 6-метровой штыревой антенны;

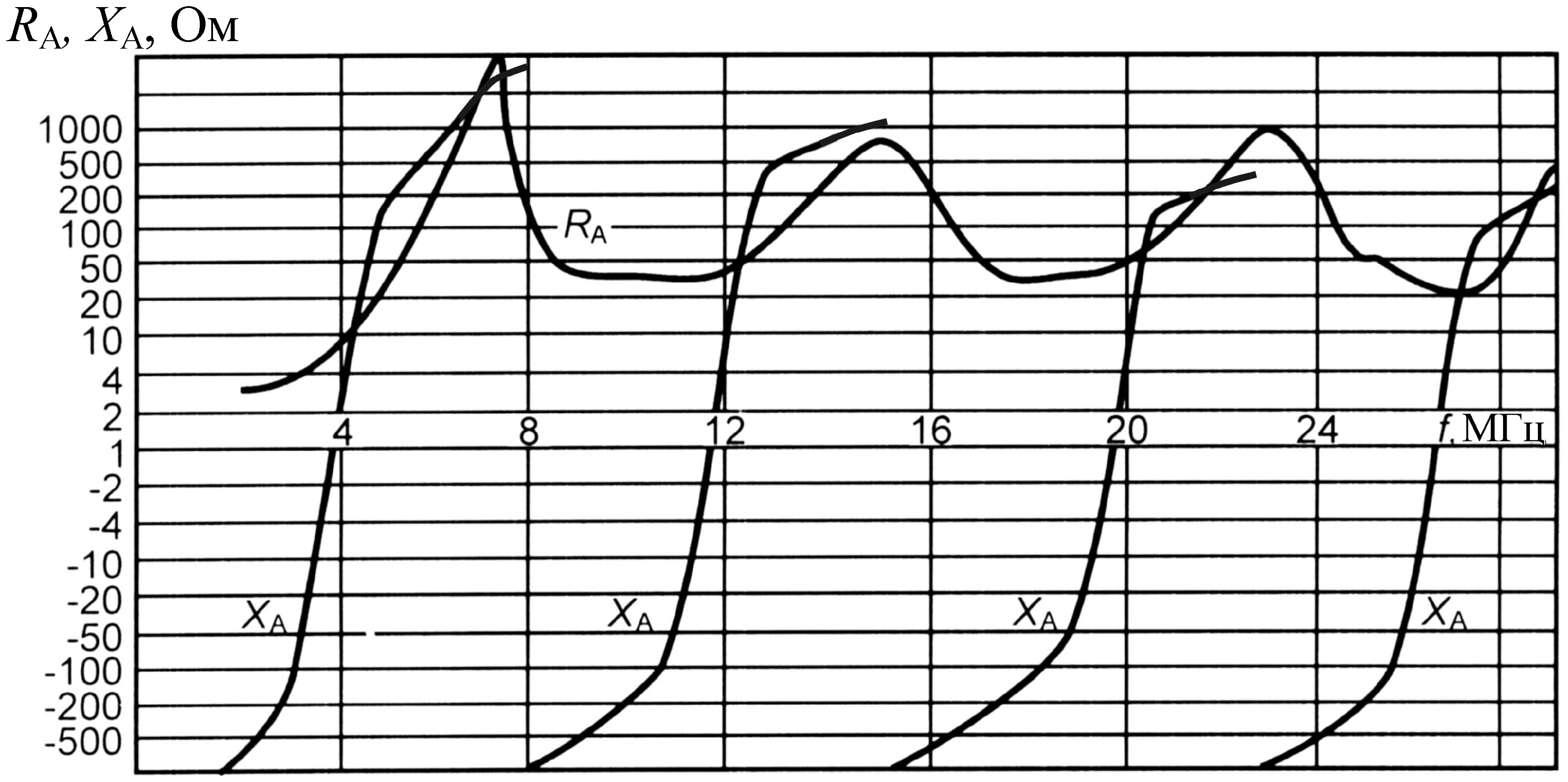

на рис. П1.3 – судовой многовибраторной широкополосной KB антенны;

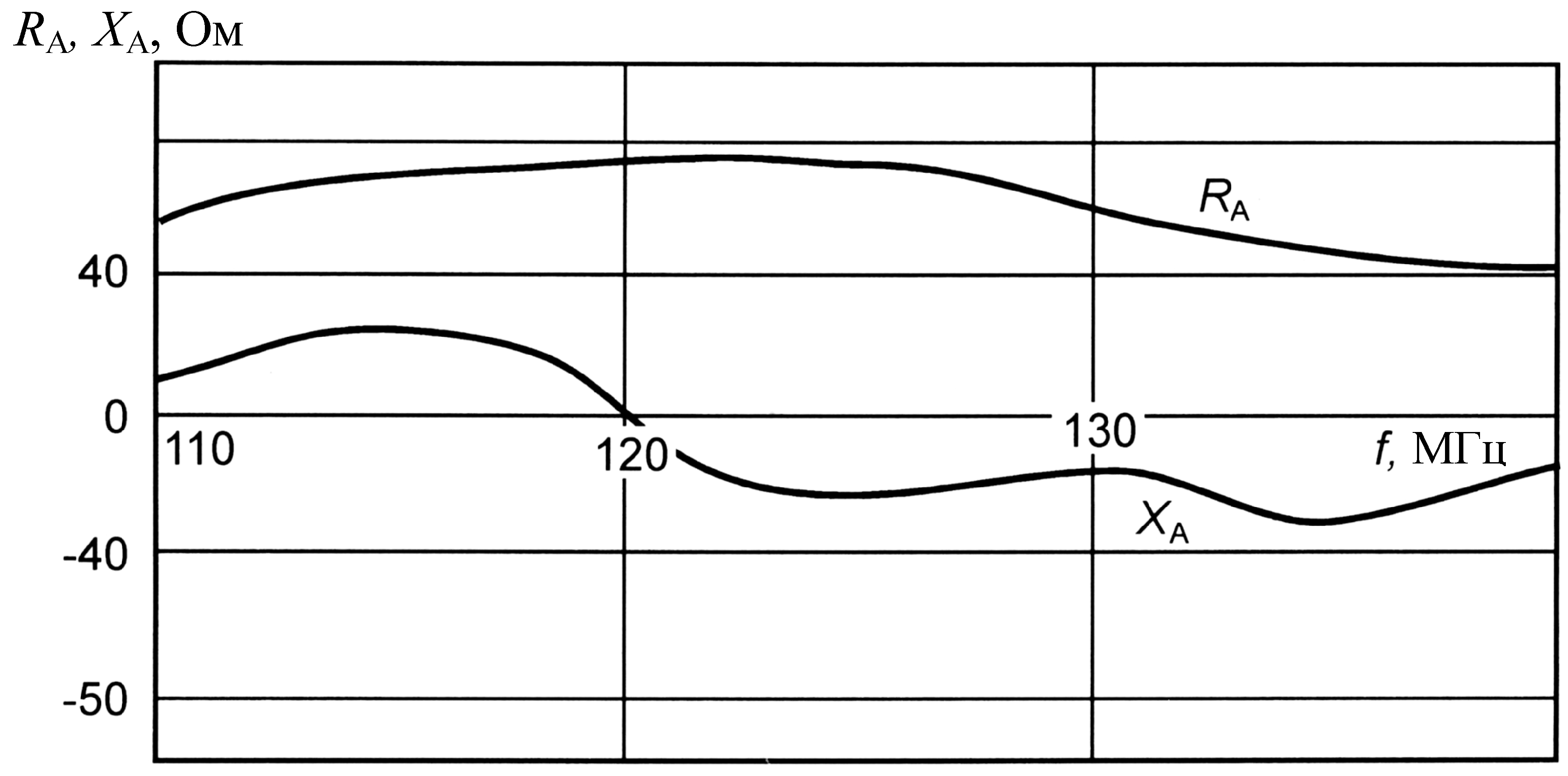

на рис. П1.4 – жесткой проволочной антенны дальней связи самолетов АН-24 (длина антенны 16 м);

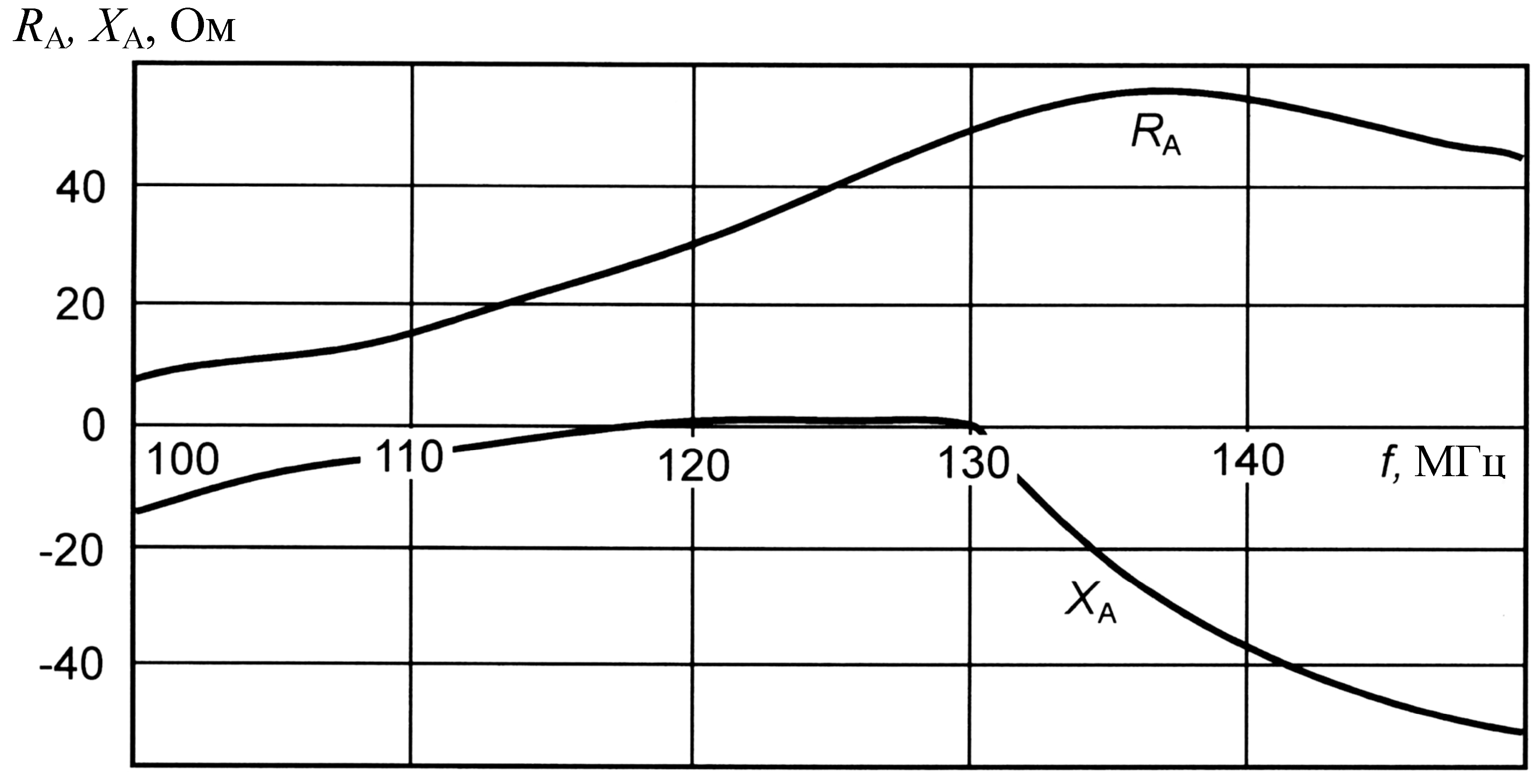

на рис. П1.5 – жесткой проволочной антенны дальней связи самолетов АН-2 (длина антенны 6.5 м);

на рис. П1.6 – штыревой самолетной антенны ближней связи АМС-1;

на рис. П1.7 – штыревой Г-образной самолетной антенны ближней связи;

на рис. П1.8 – поверхностной связной антенны вертолетов Ка-26.

Подробное описание конструкции перечисленных антенн и их характеристик приведено в литературе [3.36-3.38]. В этих же книгах рассмотрены особенности морской и авиационной радиосвязи, а также принципы построения и схемы антенно-согласуюших устройств.

Рис. П1.1

Рис. П1.2

Рис. П1.3

Рис. П1.4

Рис. П1.5

Рис. П1.6

Рис. П1.7

Рис. П1.8

Приложение 2

Расчет входного сопротивления вибраторных антенн

В передатчиках низовой радиосвязи (в том числе мобильных) в качестве ан­тенн широко применяются простые штыревые антенны и антенны типа “наклонный луч”, представляющие собой несимметричные электрические вибраторы, а в УКВ диапазоне – также симметричные вибраторные антенны.

Расчет входного сопротивления этих антенн ведется в следующем порядке:

1. Определяется волновое сопротивление антенны:

а) симметричного электрического вибратора

, Ом, если 2l ≤ λ; (П 2.1)

, Ом, если 2l > λ;

( – длина плеча вибратора; а – радиус вибратора; λ – рабочая длина волны; С = 0,5772 – постоянная Эйлера);

б) несимметричного электрического вибратора (антенна типа “штырь”, “наклонный луч”)

, Ом, если l_А ≤ λ/2; (П 2.2)

, Ом, если l_А > λ/2;

(l_А – длина антенны).

2. Если длина антенны много меньше рабочей длины волны (l_А << λ), то входное сопротивление определяется по приближенным формулам:

а) для симметричного электрического вибратора

, Ом; (П2.3)

б) несимметричного электрического вибратора

, Ом, (П2.4)

где . Значения W в выражениях (П2.3) и (П2.4) определяются по формулам (П2.1) и (П2.2) для случая, соответствующего условию l_А << λ.

3. В случае, если длина антенны сравнима или больше длины рабочей волны, вычисление активной и реактивной составляющих входного сопротивления вибраторов следует вести по формулам:

а) для симметричного электрического вибратора

; (П2.5)

;

; ,

где – коэффициент замедления волны в вибраторе (для тонких вибраторов (а << l) можно считать ≈1);

(П2.6)

– активная составляющая сопротивления излучения антенны;

– интегральный синус;

– интегральный косинус;

б) для несимметричного электрического вибратора в формулах (П2.5) и (П2.6) следует произвести замену l на l_A, подставить соответствующее значение W, а значение сопротивления излучения уменьшить в 2 раза:

.
