4)Чертежи и эскизы деталей

Чертежом детали называется документ, содержащий изображение детали, размеры и другие данные, необходимые для изготовления, ремонта и контроля детали. Этот документ содержит данные о материале, шероховатости поверхностей, технические требования и др. Таким образом, рабочий чертеж включает в себя как графическую, так и текстовую часть.

Эскиз — это чертеж, предназначенный для разового использования в производстве, выполненный «от руки», в глазомерном масштабе, с соблюдением пропорций изображаемого предмета, по правилам прямоугольного проецирования и содержащий все данные для изготовления изделия. Если эскиз используют многократно, то по эскизу выполняют чертеж.

СОДЕРЖАНИЕ УЧЕБНОГО ЧЕРТЕЖА ДЕТАЛИ:

1 — наименование изделия и наименование документа, если последнее предусмотрено ЕСКД. Наименование документа на чертежах деталей, на сборочных чертежах и на спецификации (см. далее) указывать не следует.

2 — обозначение документа. Для чертежа детали — полностью соответствует обозначению изделия.

3 — обозначение материала детали (заполняется только на чертежах деталей, на сборочных чертежах графа отсутствует).

4 — литера, присвоенная данному документу. Определяет разрешение на использование чертежа при индивидуальном производстве, серийном, массовом и т.п. На студенческих работах иногда наносят букву «У». Заполнение трех отмеченных ячеек начинается с левой из них. При переходе чертежа в следующую стадию производства — заполняется следующая ячейка.

5 — масса изделия. Выражается в килограммах, реже —в граммах или в тоннах. Единица измерения г или m — указывается.

6 — масштаб чертежа (масштаб главного изображения). Натуральная величина указывается отношением 1:1

7 — порядковый номер листа документа; заполняется, если он выполнен на двух и более листах.

8 — общее количество листов документа. Заполняется только на первом листе.

9 — наименование или различительный знак предприятия, выпустившего документ.

10 — характер работы, выполняемой лицом, подписывающим документ.

11 — фамилии лиц, подписавших документ.

12 — подписи лиц, фамилии которых указаны в графе 11.

13 — дата подписания документа.

26 — обозначение документа (из графы 2), перевёрнутое на 180° для горизонтальных форматов и формата

Г лавным видом называется проекция на фасадную плоскость проекций. Изображаемый на чертеже предмет должен быть расположен относительно фасадной плоскости так, чтобы главный вид давал возможно более ясное представление о форме предмета и его размерах или обе­спечивал наилучшее использование поля чертежа. Главный вид служит для данного чертежа основным видом. Выполнение чертежа начинают с выбора главного изображения. Основное требование к главному изображению оно должно передавать наиболее полное представление о форме и размерах детали.

В качестве главного изображения (вида спереди) может быть использован как фронтальный разрез, так и сочетание вида и разреза

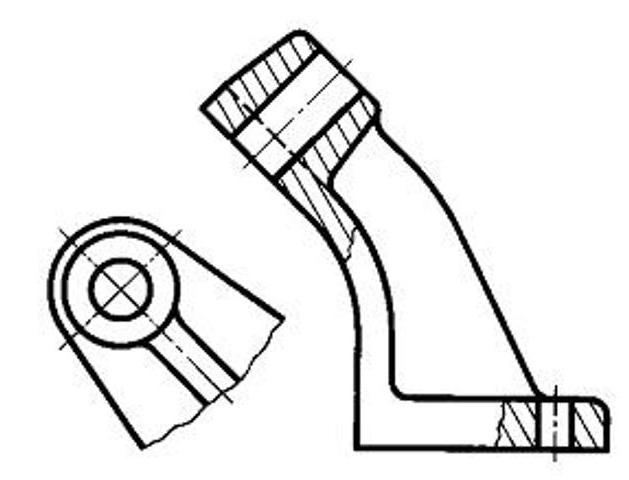

Д ля изображения некоторых деталей (Рисунок 1), которые на горизонтальной плоскости проекций дают искаженное изображение, применяют проецирование на дополнительную плоскость. Это делается тогда, когда часть поверхности предмета не параллельна плоскостям проекций. В этом случае допускается эту часть поверхности изображать на дополнительной плоскости проекций, параллельной изображаемой части. Этот дополнительный вид должен быть расположен в направлении проецирования, стрелку обозначения вида в таком случае не наносят.

Чтобы сделать короче изображение длинной де­тали, не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии. Размерную ли­нию при этом не разрывают (рис. 28).

Все размеры деталей можно разделить на две группы: сопрягаемые и свободные (несопрягаемые). Сопрягаемые размеры определяют форму поверхности детали, сопрягаемой с поверхностью другой детали в изделии, а также положение этих поверхностей в изделии. Рис. 264

Поверхности детали, которые не соприкасаются с поверхностями других деталей в изделии, определяются свободными размерами. Все размеры должны наноситься от базовых поверхностей, линий или точек, относительно которых определяется положение отдельных элементов детали в процессе их изготовления или эксплуатации в готовом изделии. Различают базы конструкторские, технологические, измерительные, сборочные, вспомогательные. Конструкторские базы определяют положение детали в готовом изделии. На рис. 264 показаны в качестве конструкторских баз плоскость (рис. 264, а), линия (рис. 264, б) и точка (рис. 264, в). По отношению к конструкторской базе ориентируются и другие детали изделия. Технологические базы определяют положение детали при обработке. Измерительная (главная) база — это база, от которой производится отсчет размеров при изготовлении и контроле готового изделия (рис. 265). Скрытой измерительной базой является ось вращения детали. Вспомогательные базы помогают отсчитывать размеры второстепенных элементов детали. Вспомогательные базы должны быть связаны размерами с основной измерительной базой.

Общие положения

При разработке рабочих чертежей предусматривают:

а) оптимальное применение стандартных и покупных изделий, а также изделий, освоенных производством и соответствующих современному уровню техники;

б) рационально ограниченную номенклатуру резьб, шлицев и других конструктивных элементов, их размеров, покрытий и т. д.;

в) рационально ограниченную номенклатуру марок и сортаментов материалов, а также применение наиболее дешевых и наименее дефицитных материалов;

г) необходимую степень взаимозаменяемости, наивыгоднейшие способы изготовления и ремонта изделий, а также их максимальное удобство обслуживания в эксплуатации.
