2)Изображение на чертеже

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета, который располагают так, чтобы изображение давало наиболее полное представление о форме и размерах предмета.

Изображения выполняются по методу прямоугольного проецирования (в аксонометрии допускается косоугольное проецирование). При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций. За основные плоскости проекций принимают шесть граней куба. Изображение на фронтальной плоскости (вид спереди) является главным.6 основных видов:1-спереди,2-вид слева,3-сверху,4-справа,5-снизу,6-сзади;

если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций.

Дополнительный вид должен быть отмечен на чертеже прописной буквой (рис. 2, 3), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением . Изображение отдельного, ограниченного места поверхности предмета называется местным видом.Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен. Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Сечение - это фигура, полученная при мысленном рассечении предмета плоскостью. Сечение отличается от разреза тем, что в разрезах изображается то, что находится в сечении, и то, что находится за сечением. В сечениях изображается только то, что находится в сечении. Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные.Правила изображения сечений: контуры вынесенного сечения (рис), а также сечения, входящего в состав разреза, изображаются сплошными линиями, а контур наложенного сечения (рис.12) - сплошными тонкими линиями. Ось симметрии наложенного или вынесенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелкой, и линию сечения не проводят

Разрезы - это изображение предмета, мысленно рассеченного одной или несколькими плоскостями; при этом в разрезе показывается то, что получается в секущей плоскости, и то, что расположено за ней. Разрезы разделяют в зависимости от положения секущей плоскости. Горизонтальные разрезы - секущая плоскость параллельна горизонтальной плоскости, соответственно получают фронтальные  и профильные разрезы. Разрезы горизонтальные, фронтальные и профильные, как правило, располагают на месте соответствующего вида (например, горизонтальный разрез: его секущая плоскость будет на фронтальной плоскости а его изображение будет на виде сверху). Наклонные разрезы(1) - секущая плоскость под наклоном к горизонтальной плоскости. Сложный ломаный разоез(2)  ломаные, если секущие плоскости пересекаются. Сложный ступенчатый разрез(3) Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны. Местный разрез(4)- Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения. Соединение части вида и части разреза(5)- Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом.Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии.

Выносной элемент(6) — дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент — разрезом)

Продольный разрез(1.19)-секущие плоскости направлены вдоль длины или высоты предмета. При выполнении разрезов показывают незаштрихованными плотные стержни, спицы, ребра жесткости (тонкие стенки), если секущая плоскость занимает продольное положение относительно этого элемента.

Аксонометрия (от греч. áxōn — ось и ...метрия), способ изображения предметов на чертеже при помощи параллельных проекций. Аксонометрические чертежи характеризуются большой наглядностью. Для построения аксонометрической проекции пространственной фигуры поступают следующим образом: выбирают 3 взаимно перпендикулярные оси OXYZ и масштабы длин на этих осях. Затем проектируют на плоскость чертежа данную фигуру и эти оси вместе с масштабами. Если X, Y, Z — длины 3 отрезков в фигуре, то аксонометрические проекции этих отрезков, параллельные аксонометрическим осям, будут иметь длины х, у, z. Отношения длин x/X = l_x, y/Y = l_y, z/Z =l_zназываются показателями искажения. Наиболее часто употребляется А., при которой l_x:l_y:l_z = 1:1:1 (изометрия) и l_x:l_y:.l_z = 1/2:1:1 (диметрия). Согласно ГОСТ 2.317-69, из прямоугольных аксонометрических проекций рекомендуется применять прямоугольные изометрию и диметрию.В прямоугольной изометрии размеры предмета по всем трем измерениям сокращаются на 18 %. ГОСТ рекомендует изометрическую проекцию строить без сокращения по осям координат), что соответствует увеличению изображения против оригинала в 1,22 раза.

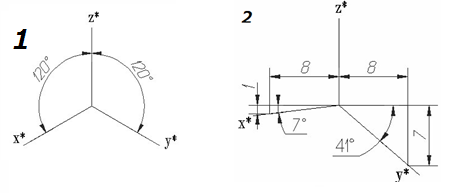

В иды аксонометрических проекций .Аксонометрические проекции в зависимости от направления проецирования разделяют на:1)косоугольные, когда направление проецирования не перпендикулярно плоскости аксонометрических проекций;2)прямоугольные, когда направление проецирования перпендикулярно плоскости аксонометрических проекций. В зависимости от сравнительной величины коэффициентов искажения по осям различают три вида аксонометрии:1)изометрия — все три коэффициента искажения равны между собой (u = v = w); Коэффициент искажения по осям x, y, z равен 0.82.

Изометрическую проекцию для упрощения, как правило выполняют без искажения по осям x, y, z, т.е. приняв коэффициент искажения равным 1. 2)диметрия — два коэффициента искажения равны между собой и отличаются от третьего (и не равно v = w или и= v не равно w); Коэффициент искажения по оси y равен 0.47, а по осям x и z - 0.94.

Диметрическую проекцию, как правило, без искажения по осям x и z и с коэффициентом искажения 0.5 по оси y. 3)триметрия — все три коэффициента искажения не равны между собой (u не равно v не равно w). Проекции окружностей, расположенных в плоскостях, параллельных плоскостям проекций

Непосредственное проектирование окружности на плоскость можно заменить проектированием описанного вокруг неё квадрата с последующим вписанием в проекцию квадрата проекции окружности. При этом используются следующие свойства параллельного проектирования этих фигур: 1) точка пересечения диагоналей проекции квадрата есть центр проекции окружности; 2) точками касания проекции окружности к проекции квадрата остаются средние точки сторон проекции квадрата; 3) направление сторон проекции квадрата является направлением двух сопряжённых диаметров проекции окружности. Проекция куба имеет форму правильного шестиугольника, а проекцией каждой его грани является ромб.Равенство ромбов—проекций квадратов—предопределяет и равенство эллипсов—проекций, вписанных в грани куба окружностей. Направления главных осей эллипса в изометрических проекциях совпадают с диагоналями ромба, в который вписан эллипс.

С ледует запомнить простое правило нахождения большой и малой осей: малая ось всегда параллельна той оси, которой нет в названии плоскости эллипса. Так, например, если для эллипса плоскости OXZ нет названия оси OY, то малая ось этого эллипса параллельна оси OY. Большая ось всегда перпендикулярна к малой. Можно это же условие выразить иначе: малая ось эллипса совпадает по направлению либо параллельна перпендикуляру к плоскости, в которой лежит спроектированная в эллипс окружность.Чтобы построить эллипс по главным его осям, кроме направления, необходимы и размеры этих осей.Как известно, независимо от положения плоскости проекций, большая ось эллипса всегда равна величине диаметра окружности, а малая в изометрической проекции равна 0,58 диаметра окружности. Прибли­жённо можно принять отношение между осями эллипса, равным 3:5.Если построение окружности выполняется в масштабе 1,22:1, то при построении большой оси надо взять 1,22 d, а для малой 3/5 этой вели­чины, т. е. 0,725 d.

  Штриховка разрезов в аксонометрии.

  Штриховку для различных секущих плоскостей выполняют в разные стороны. На­правление штриховки наносят параллельно гипотенузе равнобедренных прямоугольных треугольников, лежа­щих в соответствующих координатных плоскостях.Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают, В остальных случаях разрез обозначают так же, как и сечений, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире. Линии штриховки сечений наносят параллельно одной из диагоналей квадратов (условно изображенных), лежащих в соответствующих координатных плоскостях. Стороны условного квадрата параллельны аксонометрическим осям. Различные сечения одной и той же детали штрихуются с наклоном в разные стороны.Выносные линии на чертежах в аксонометрии проводятся параллельно аксонометрическим осям.

Размерные линии проводятся параллельно измеряемому отрезку.
