4. Разграфка и номенклатура топокарт
Система деления карты на отдельные листы называется разграфкой карты, а система обозначения (нумерации) листов — их номенклатурой.
Система разграфки карт
Топографические карты делятся на отдельные листы линиями меридианов и параллелей. Такое деление удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображенного на данном листе, и его ориентировку относительно сторон горизонта.
Схема разграфки карты масштаба 1:1 000 000 (миллионной карты) показана на рис. 1.
Карты масштаба 1:1 000 000
Рис. 1. Разграфка на листы миллионной карты территории бывшего Советского Союза
В основу номенклатуры топографических карт положена карта масштаба 1:1 000 000 (10 км в 1 см; так называемая «миллионка»).
Вся поверхность Земли делится параллелями на ряды (через 4°), а меридианами — на колонны (через 6°); стороны образовавшихся трапеций служат границами листов карты масштаба 1:1 000 000. Ряды обозначаются заглавными латинскими буквами от А до V, начиная от экватора к обоим полюсам, а колонны — арабскими цифрами, начиная от меридиана 180° с запада на восток. Номенклатура листа карты состоит из буквы ряда и номера колонны. Например, лист с городом Москва обозначается N-37.
Приполярные круглые области (с широтой свыше 88°) обозначаются буквой Z без указания номера колонны.
Принцип разграфки карт остальных, более крупных, масштабов показан на рис. 2, 3 и таблицы 3.
Таблица 3
Порядок образования номенклатуры топокарт
Масштаб карты |
Порядок образования листа карты |
Схема образования листа карты |
Размер листа карты |
Номенклатура |
1:1 000 000 |
Деление земного эллипсоида параллелями и меридианами |
6°
4° |
4° х 6°
|
С - 3 |
1:500 000 |
Деление листа миллионной карты на 4 части |
А Б В Г |
2° х 3°
|
С – 3 - Б |
1:200 000 |
Деление листа миллионной карты на 36 частей |
I VI
|
40´ х 1° |
С – 3 - V |
1:100 000 |
Деление листа миллионной карты на 144 части |
1 12
144 |
20´ х 30´ |
С – 3 - 15 |
1:50 000 |
Деление листа 100-тысячной карты на 4 части |
А
Б
В
Г
|
10´ х 15´ |
С – 3 – 15 - А |
1:25 000 |
Деление листа 50-тысячной карты на 4 части |
а
б
в
г |
5´х 7´30´´ |
С-3-15-А-б |
1:10 000 |
Деление листа 50-тысячной карты на 4 части |
1
2
3
4 |
2´30´´х х3´45´´ |
С-3-15-А-б-1 |
Из табл. 3 и этих рисунков видно, что листу миллионной карты соответствует целое число листов остальных масштабов, кратное четырем — 4 листа карты масштаба 1:500 000, 36 листов масштаба 1:200 000, 144 листа масштаба 1:100 000 и т.д.

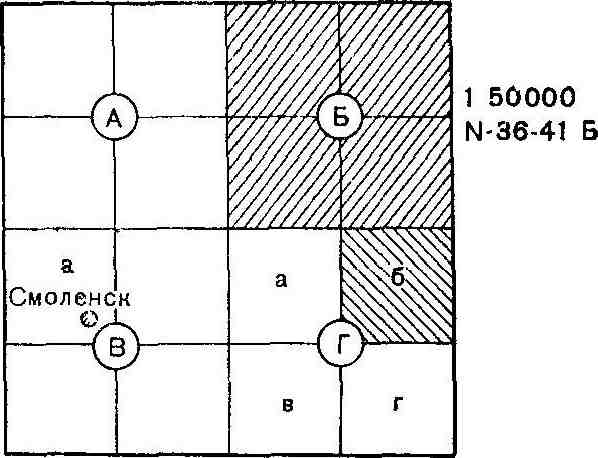

Рис. 2. Расположение, порядок нумерации и обозначения листов карт масштабов 1:50 000 — 1:500 000 на листе миллионной карты
N–36-
41
