1 Этап: проверка теоретических знаний.

1. Удельная проводимость и удельное сопротивление проводников. Проводниковые материалы. Применение. Свойства. Классификация.

2. Устройство и принцип действия генератора постоянного тока.

3. Техническое обслуживание электрических машин постоянного тока.

4. Неисправности электрических машин постоянного тока.

5. Функциональная схема устройства распределения частоты и нагрузки между параллельно-работающими генераторными агрегатами.

6Расчет сложных электрических цепей постоянного тока.

*Законы Кирхгофа для электрической и магнитной цепи.

*Катушка с индуктивностью L подключена к источнику синусоидального напряжения. Как изменится ток в катушке, если частота источника увеличится в два раза?

*Принципиальная схема устройства ЗОФН.

*Конструкторская документация. Состав, назначение

*Синусоидальные ЭДС и ток

*Чему равно напряжение на зажимах разомкнутого аккумулятора с ЭДС Е = 12,4 Вт; замкнутого на нагрузку Rн = 6 Ом, если внутреннее сопротивление аккумулятора Rо = 0,2 Ом?

*Судовые кабели и провода. Маркировка, применение.

*Судовые системы распределения электроэнергии. Классификация.

*Максимально-токовая отсечка.

*Устройство и принцип действия двигателя постоянного тока.

*Разборка и дефектация электрических машин.

Устройство регулирования частоты и нагрузки. Принцип работы. Назначение.

1. Соединение фаз источника питания звездой при симметричной нагрузке. Векторная и волновая диаграмма.

2. Устройство и принцип действия асинхронного электродвигателя.

3. Техническое обслуживание электрических машин переменного тока

1. Резонанс токов. Векторная диаграмма.

2. Метод наложения.

3. В цепи, состоящей из последовательно соединенных конденсатора и катушки, ток равен I=2А, его частота f=50 Гц. Напряжение на зажимах цепи Uo=100 В, на зажимах катушки Uк=150 В и на зажимах конденсатора Uс=200 В. Определить X1, Rк, L и C. Составить векторную диаграмму. .

1. Техническое обслуживание и эксплуатация трансформаторов.

2. Текущий ремонт трансформаторов.

3. Монтаж электрических машин и трансформаторов.

4. Общая технология ремонта трансформаторов.

1. Р езонанс в электрических цепях. Колебательный контур.

2. У проволочного куба каждое ребро имеет сопротивление R=1 Ом. Найти сопротивление между точками a и b.

3. Соединение фаз источника питания звездой при симметричной нагрузке. Векторная и волновая диаграмма.

4. Расчет электрических цепей переменного тока с помощью векторных диаграмм. Расчет электрических цепей переменного тока с параллельным соединением ветвей.

5. Вращающееся магнитное поле.

1. Резонанс напряжений. Векторная и волновая диаграмма.

2. Метод наложения.

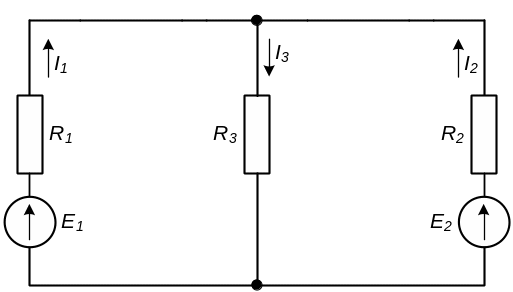

3. Задана схема цепи и параметры ее элементов: E₁ =12 B; E₂ =9 B; R₁= R₂ =R₃ = 2 Ом. Требуется определить токи в ветвях схемы методом наложения, методом контурных токов и по законам Кирхгофа.

4. Классификация, назначение и основные этапы проектирования судовых систем распределения электроэнергии.

5. Определение рабочих токов для выбора сечений кабеля.

1. Устройство и принцип действия трехфазных трансформаторов.

2. Эксплуатация трансформаторов.

3. Ремонт магнитопроводов трансформаторов.

4. Контроль сопротивления изоляции. Принципиальная схема прибора ПКИ.

5. Уровни автоматизации судов, которые определены регистром А1, А2, А3.

Соединение фаз источника питания звездой при несимметричной нагрузке. Векторная и топографическая диаграмма.

1. Рабочий режим трансформатора.

2. К источнику переменного напряжения подключены параллельно катушка индуктивностью L = 60 мГн и активным сопротивлением 5 Ом и резистор сопротивлением 15 Ом. Определить полное сопротивление цепи, построить векторную диаграмму токов ее элементов.

3. Условия работы электрооборудования на судах.

4. Двухсторонний способ затяжки магистральных кабелей.

1. Режим холостого хода трансформатора

*Катушка с индуктивностью 51 мГн и активным сопротивлением 12 Ом включена в сеть с напряжением 240В и частотой 50Гц. Определить X_L, Z, I, U_A, U_L, cosφ. Составить векторную диаграмму.

8Расчет токов короткого замыкания.

2. Судовые системы распределения электроэнергии. Классификация.

6Переходные процессы в электрических цепях. Зарядка и разрядка конденсатора

4Пуск синхронного электродвигателя

9Назначение и классификация судовых электрических аппаратов

1. Классификация средств измерений. Методы измерений.

2. Почему при пуске асинхронный двигатель потребляет большой пусковой ток при сравнительно небольшом пусковом моменте?

1. Трехфазная система переменного тока. Соединение обмоток . Маркировка выводов.

8Устройство и принцип действия измерительных трансформаторов.

2. Защита трансформаторов.

3. Устройство и принцип действия однофазных и трехфазных трансформаторов.

3Неисправности трансформаторов.

1. Работа асинхронного электродвигателя под нагрузкой. Вращающий момент асинхронного электродвигателя.

2. Устройство и принцип действия асинхронных электродвигателей.

3. Способы измерения сопротивления изоляции электродвигателя.

4. Сборка и стендовые испытания машин после ремонта

1. Намагниченность. Гипотеза Ампера.

2. Пуск в ход асинхронного электродвигателя.

7К промышленной сети переменного напряжения 220 В подключен потребитель с активным сопротивлением 13 Ом и индуктивностью L = 50 мГн. Для повышения коэффициента мощности использован конденсатор емкостью 100 мкФ. Найти изменение тока и коэффициента мощности.

3. Методы выполнения электромонтажных работ.

5Виды релейной защиты.Сила Лоренца. Сила Ампера. Применение.

1. Защита судовой электроэнергетической системы от ненормальных режимов работы.

2. Трехфазное короткое замыкание в судовой электроэнергетической системе. Виды нейтрали. Причины и виды коротких замыканий в судовых электроэнергетических системах.

3. Автоматическое включение резервного генератора и защита генераторов от перегрузки. Конструкция главных распределительных щитов.

1. Расчет электрических цепей переменного тока с помощью векторных диаграмм. Последовательное соединение катушки и конденсатора. Векторная и волновая диаграмма

2. Основные уравнения машин постоянного тока.

3. Напряжение на зажимах цепи с активным элементом, сопротивлением R = 50 Ом, изменяется по закону u = 100 sin (314 t + 30°). Определить закон изменения тока в цепи.

4. Методы выполнения электромонтажных работ.

5. Виды релейной защиты.

1. Расчет электрических цепей переменного тока с помощью векторных диаграмм. Параллельное соединение катушки и конденсатора. Векторная и волновая диаграмма

2. Скольжение в машинах переменного тока.

3. Определения количества и мощности генераторов на основании таблиц нагрузок электростанции.

4. Классификация документации при выполнении электромонтажных работ.

5. Принципиальная схема устройства распределения мощности между параллельно работающими генераторными агрегатами типа УРМ.

1. Законы Ома в цепи постоянного и переменного тока. Обобщенный закон Ома. Закон Ома для магнитной цепи.

2. Построить векторную диаграмму. Записать уравнения по закону Кирхгофа.

3. Составление таблицы электрических нагрузок судовой электростанции.

4. Схемы включения трансформаторов тока.

5. Максимально-токовая защита сети.

1. Диэлектрические материалы. Применение. Свойства. Классификация. Электрическая проводимость газообразных, жидких и твёрдых диэлектриков. Поляризация диэлектриков.

2. Магнитное поле электрического тока. Взаимодействие проводников с токами. Магнитный поток. Закон электромагнитной индукции.

3. Построить векторную диаграмму. Записать уравнения по закону Кирхгофа.

4. Потери напряжения в судовых электроэнергетических системах

5. Структурная схема устройства УСГ.
