Детали водоизоляционного ковра инверсионной кровли (тип к-4)
1.1.35. Воронка внутреннего водостока в инверсионной кровле имеет те же детали, что и воронка в кровлях с травяным покровом (рис. 1.11,б). Воронка может быть изготовлена из металлических труб (см. рис. 1.12,а) с дренажными отверстиями над фланцем, на который наклеивают слои водоизоляционного ковра. Вариант отвода воды с инверсионной кровли показан на рис. 1.12,б.
1.1.36. Примыкания инверсионной кровли к парапету приведены на рис. 1.13, к трубе – на рис. 1.14,а; конек и ендова инверсионной кровли показаны на рис. 1.14,б и в.
Рис. 1.6 Примыкание кровли к парапету высотой более 450 мм (а) и до 450 мм (б)
1 - несущая плита; 2 - пароизоляция (по расчету); 3 - утеплитель; 4 - основание под кровлю; 5 - водоизоляционный ковер; 6 - ось воронки внутреннего водостока;
7 - наклонный бортик; 8 - фартук из оцинкованной стали; 9 - герметик; 10 - дюбели (саморезы); 11 - оцинкованная сталь; 12 - костыль 40x4 через 600 мм; 13 - стена;
14 - планка; 15 - дополнительный ковер; 16 - защитный слой или пригруз (балласт);
17 - предохранительный слой (геотекстиль) в кровле с пригрузом.
а)
б)

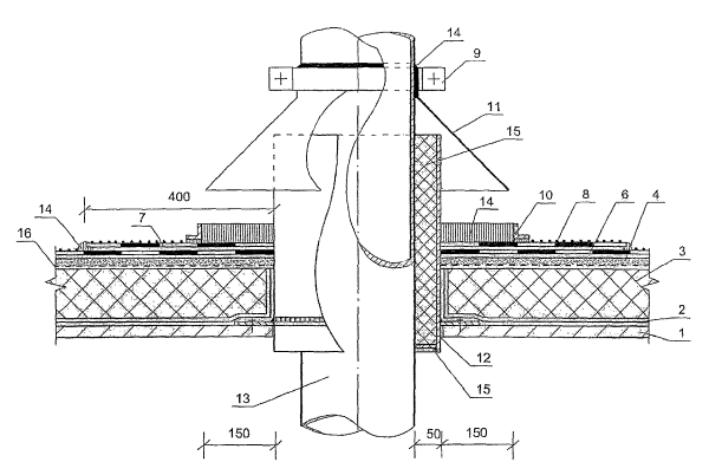

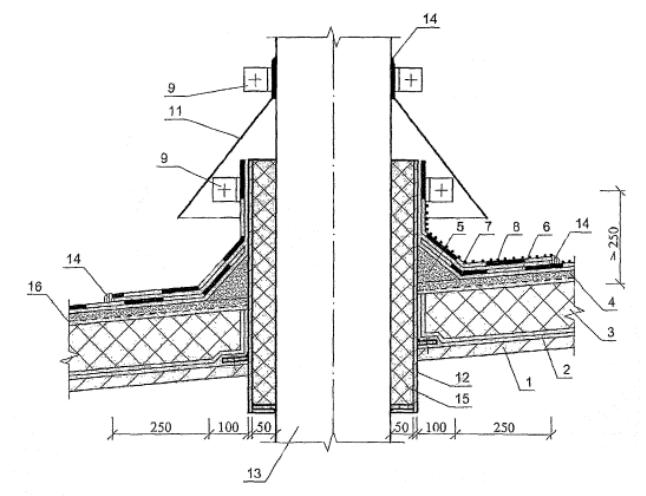

Рис. 1.7. Пропуск трубы через покрытие с традиционной кровлей
а) с герметизацией мастикой; б) с устройством бортиков из раствора;
1 - сборная железобетонная панель; 2 - пароизоляция; 3 - теплоизоляция;
4 и 5 - выравнивающая стяжка и бортик из цементно-песчаного раствора; 6 - основной водоизоляционный ковер; 7 - дополнительные слои водоизоляционного ковра;
8 - защитный слой (крупнозернистая посыпка); 9 - хомут; 10 - рамка из стального уголка; 11 - зонт из оцинкованной стали; 12 - патрубок с фланцем; 13 - труба;
14 – герметизирующая мастика; 15 - стекловата; 16 - разделительный слой.

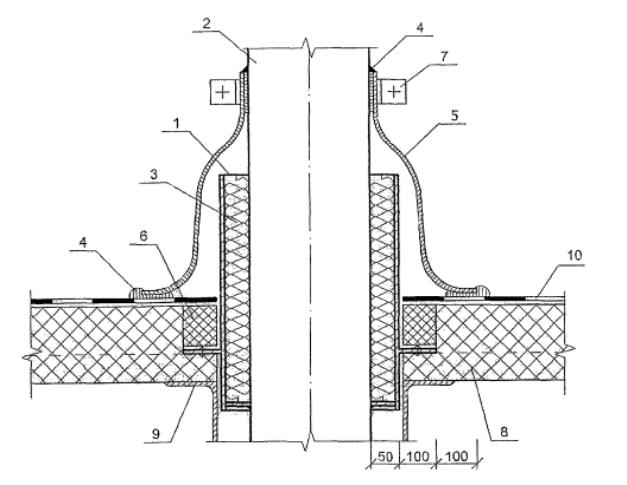

Рис: 1.8. Примыкание кровли к трубе
1 - патрубок с фланцем; 2 - труба; 3 - стекловата; 4 - герметизирующая мастика;
5 -фасонная резиновая деталь; 6 - доборный утеплитель; 7 - хомут; 8 - монопанель;
9 -дополнительные прогоны;
10 - водоизоляционный ковер из эластомерной или термопластичной пленки.

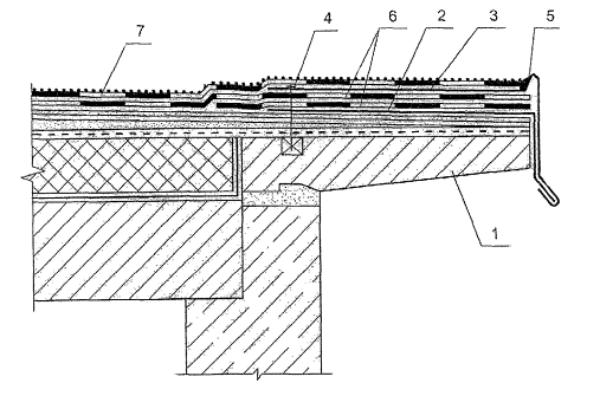

Рис. 1.9. Карниз кровли
1 - карнизная плита; 2 - костыль 40x4 мм через 600 мм; 3 - фартук из оцинкованной кровельной стали; 4 - дюбель; 5 - герметик; 6 - дополнительный водоизоляционный ковер;
7 - основной водоизоляционный ковер.
а)
б)
в)

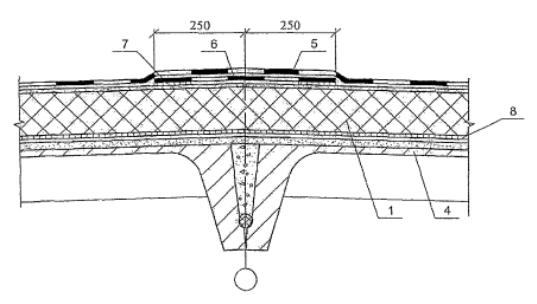

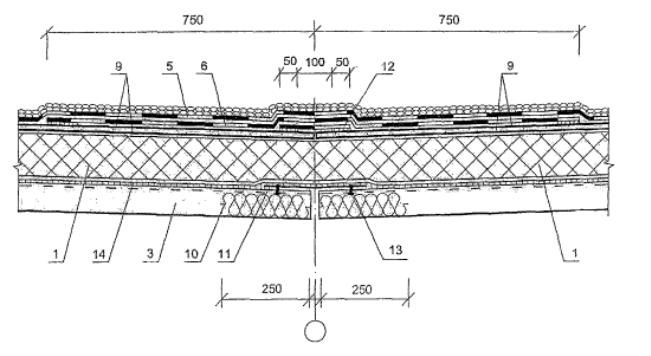

Рис. 1.10. Конек (а) и ендова (б и в)
1 - теплоизоляция; 2 - слой гравия; 3 - стальной профлист; 4 - железобетонная плита покрытия; 5 – основной водоизоляционный ковер; 6 - дополнительный водоизоляционный ковер; 7 - приклейка кромок на ширину 100 мм; 8 - сплошная приклейка плит утеплителя в зоне конька (по 1,5 м с каждой стороны конька); 9 -сборная стяжка с механическим креплением к профлисту саморезами; 10 - негорючий утеплитель из минеральной ваты;
11 - оцинкованная сталь; 12 - полоса кровельного материала над швом в стяжке;
13 -комбинированная заклепка; 14 - пароизоляция из наплавляемого материала;
15 - легкий бетон; 16 - воронка.
а)
б)

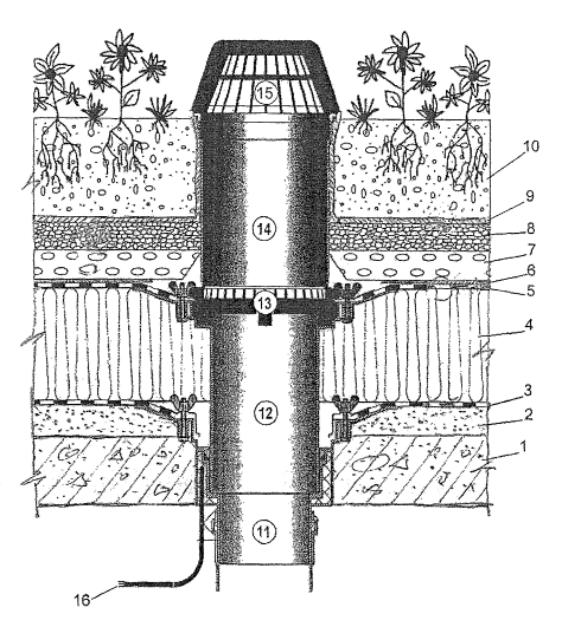

Рис. 1.11. Воронка внутреннего водостока кровли с травяным растительным покровом (а) и инверсионной кровли (б)
1 - плита покрытия; 2 - уклонообразующий слой; 3 - пароизоляция; 4 - утеплитель;
5 – водоизоляционный ковер; 6 - предохранительный слой (фильтрующий слой из геотекстиля); 7 и 8 - фильтрующие слои; 9 - геотекстиль; 10 - почвенный слой; 11 и 12 - водосточная труба; 13 - дренажное кольцо; 14 - удлинитель; 15 -решетка;
16 - обогреватель; 17 - бетонный плитки
а)
б)

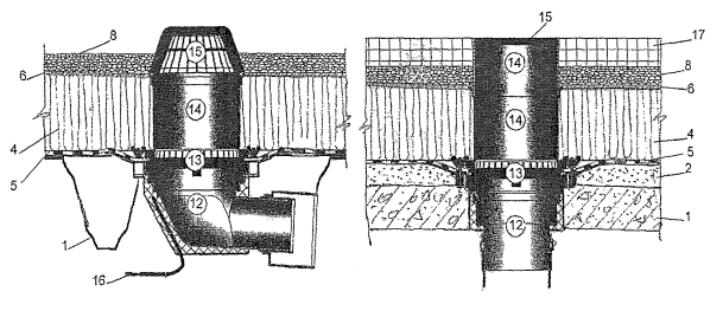

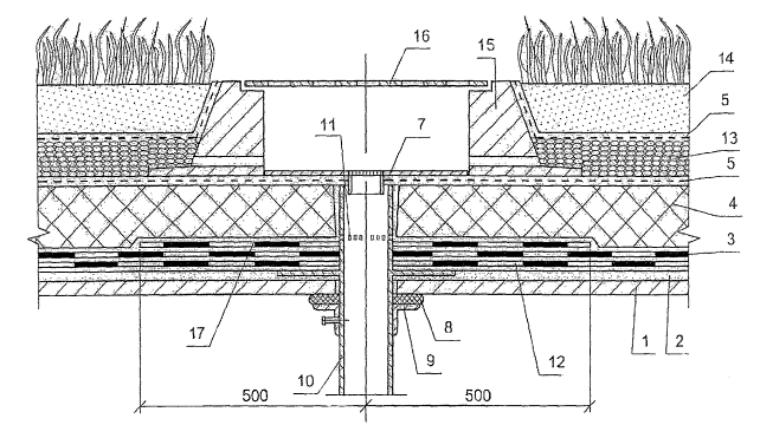

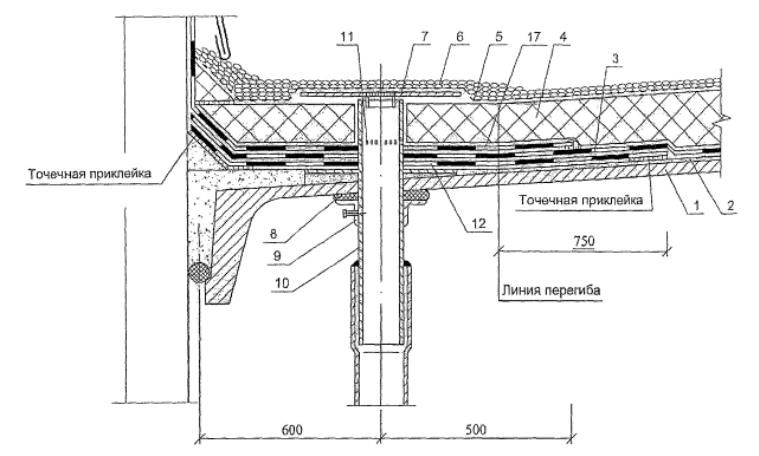

Рис. 1.12. Воронка внутреннего водостока инверсионной кровли с гравийным пригрузом (а) и травяным растительным покровом (б)
1 - несущая плита; 2 - стяжка; 3 - основной водоизоляционный ковер; 4 - утеплитель;
5 - геотекстиль; 6 - гравий; 7 - решетка воронки; 8 - резиновая прокладка; 9 - хомут;
10 - водосточная труба; 11 – дренажные отверстия; 12 - дополнительные водоизоляционные слои ендовы; 13 - дренажный слой из гравия; 14 - почвенный слой;
15 - бетонный колодец; 16 - решетка колодца; 17 - дополнительный водоизоляционный
ковер.
а)
б)

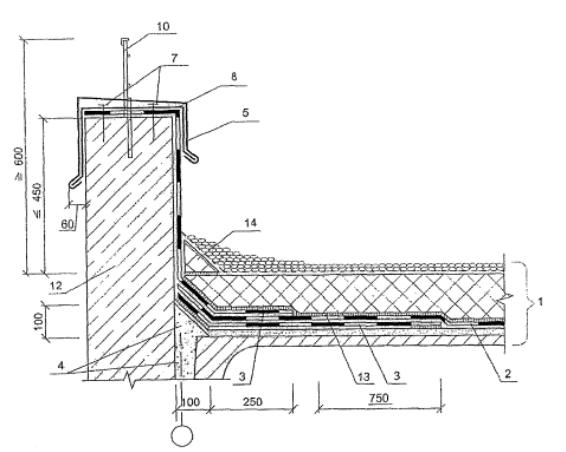

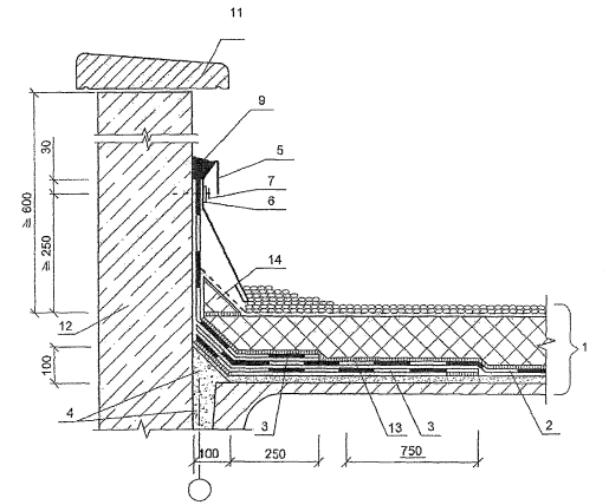

Рис.1.13. Примыкание инверсионной кровли к парапету
а) парапет высотой до 450 мм; б) парапет высотой более 450 мм;
1 - покрытие по типу К-4 (см. табл.1); 2 - основной водоизоляционный ковер;
3 - дополнительные слои водоизоляционного ковра; 4 - бортик и заполнение из бетона;
5 - защитный фартук из оцинкованной стали толщиной 0,8 мм; 6 - стальная полоса 40x4мм; 7 - дюбельный гвоздь; 8 - костыль; 9 – мастика герметизирующая;
10 - ограждение; 11 - плита парапетная; 12 - стена; 13 - сплошная приклейка плит утеплителя в зоне парапета (на ширину 1,5 м); 14 - доборный утеплитель.
а)
б)
в)

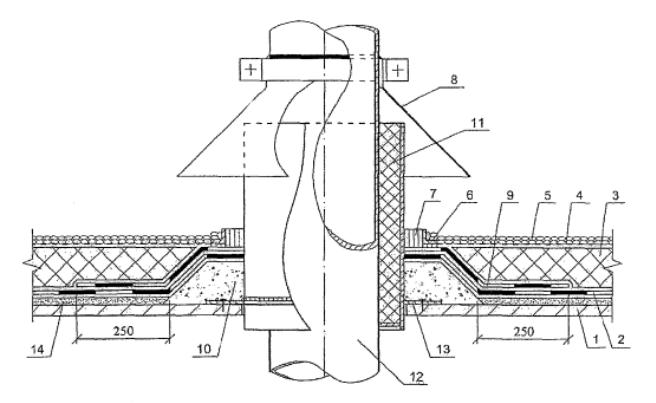

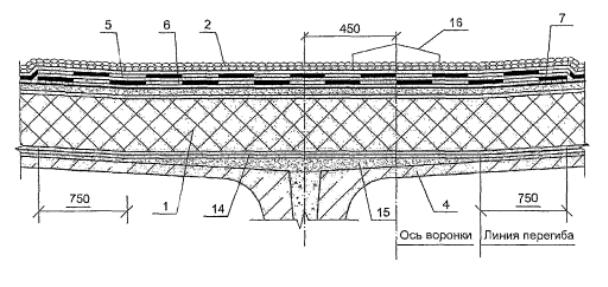

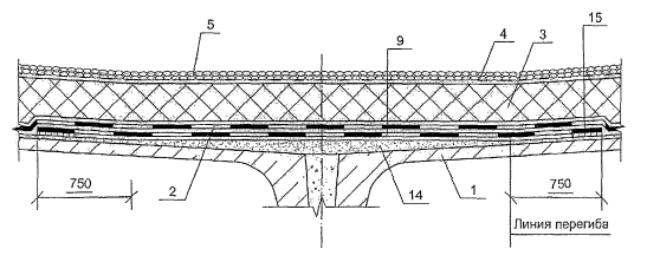

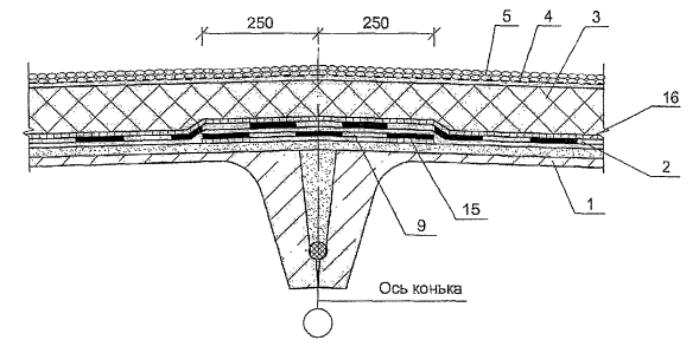

Рис. 1.14. Инверсионная кровля
а) примыкание к трубе; б) конек; в) ендова;
1 - несущая плита; 2 - основной водоизоляционный ковер; 3 - утеплитель;
4 – предохранительный (фильтрующий) слой из геотекстиля; 5 - пригрузочный слой из гравия; 6 - рамка из уголка; 7 - герметик; 8 -зонт; 9 - дополнительный водоизоляционный ковер; 10 - легкий бетон; 11 - минвата; 12 - труба; 13 -патрубок с фланцем; 14 - цементно-песчаный раствор (затирка); 15 - приклепка кромок на ширину 100 мм; 16 - сплошная приклейка плит утеплителя в зоне конька (по 1,5 м с каждой стороны конька).
