МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ФЫСШЕГОПРОФЕССИОНАЛЬНОГГО ОБРАЗОВАНИЯ

УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Курсовая работа

НА ТЕМУ: « РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Выполнил: ст. гр. БАЭ-09 Жигалов А.В.

Проверил: преподаватель Алексеев С.Ю.

УФА, 2013

Содержание

1. Защита электрооборудования……………………………………………..3

   1. Защита вводного выключателя……………………………………..3

   2. Защита секционного выключателя…………………………………3

   3. Защита асинхронных двигателей………………………………......3

   4. Защита синхронных двигателей…………………………………....5

   5. Защита воздушных линий…………………………………………..7

   6. Защита комплексных трансформаторных подстанций…………...8

2. Токовая отсечка…………………………………………………………….9

3. Максимальная токовая защита…………………………………………..10

4. Максимальная токовая защита нулевой последовательности…………13

5. Двухступенчатая неполная дифференциальная защита………………..17

6. Максимальная токовая защита с пуском по напряжению……………..19

7. Защита от минимального напряжения………………………………..…23

8. Автоматическая частотная разгрузка…………………………………....25

9. Автоматическое повторное включение………………………………….25

10. Автоматическое включение резерва…………………………………….35

11. Приложение А (расчет уставок релейной защиты)…………………….45

12. Приложение Б (расчет уставок АВР и АПВ)……………………………49

13. Список использованных источников……………………………………51

1. Защита электрооборудования

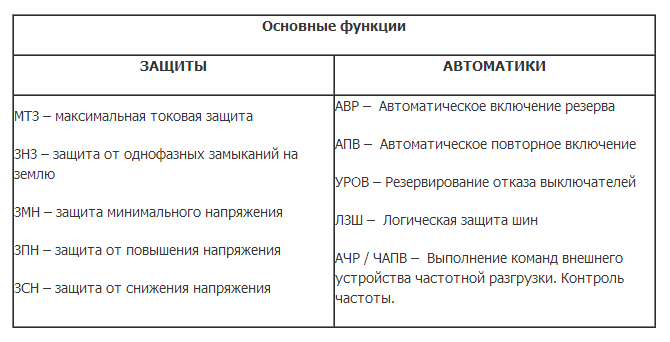

   1. Вводной выключатель

2. Секционный выключатель

1) Двухступенчатая неполная дифференциальная защита, первая ступень которой выполнена в виде токовой отсечки по току и напряжению или дистанционной защиты, а вторая - в виде максимальной токовой защиты двухступенчатая токовая защита от многофазных КЗ трехступенчатая токовая защита нулевой последовательности от замыканий на землю

3. Защита АД

Высоковольтные двигатели защищаются от:

1) междуфазных повреждений – токовая отсечка без выдержки времени или МТЗ;

2) от замыкания на землю – максимальная токовая защита нулевой последовательности без выдержки времени;

3) от падения напряжения – защита минимального напряжения с выдержкой времени.

4) от перегрузок

1. Защита от междуфазных замыканий

В качестве защиты от междуфазных повреждений используем токовую отсечку без выдержки времени.

Рис.1 Функциональная схема ТО и схема оперативных цепей РЗ

Токовая отсечка – это максимальная токовая защита с ограниченной зоной действия и имеющая в большинстве случаев мгновенное действие, редко с выдержкой времени. Селективность токовой отсечки достигается не выдержкой времени, а ограничением зоны действия.

2. Защита от замыкания на землю

В качестве защиты от замыкания на землю используем максимальную токовую защиту нулевой последовательности без выдержки времени, а отстройку от токов переходного процесса обеспечивают выбором коэффициентов отстройки, выполняется с использованием трансформаторов нулевой последовательности типа ТЗЛ. Она применяется только на кабельных линиях. Ток срабатывания при этом не должен превышать 10 А для двигателей мощностью до 2000 кВт.

Рис. 2 Функциональная схема токовая защиты нулевой последовательности и схема оперативных цепей РЗ

У трансформаторов нулевой последовательности магнитопровод выполнен в форме кольца. Первичной обмоткой является сам кабель с фазами А, В, С.
