2. Модуль питания мп (рис. ).
Рис. 2. Модуль питания
Модуль питания предназначен для подачи трехфазного напряжения 380В на модули при наборе схемы, защиты подключенных модулей от токов короткого замыкания.
На
лицевой панели модуля расположен
автоматический выключатель QF2, клеммы
трехфазного напряжения А, В, С, N (клеммы
продублированы), индикация наличия
фазных напряжений, клеммы фазного
напряжения
220 В
и выпрямленного напряжения = 220 В.
3. Модуль однофазных трансформаторов МОТ (рис. ) предназначен для исследования однофазного трансформатора и трехфазного трансформатора на основе трех однофазных трансформаторов.

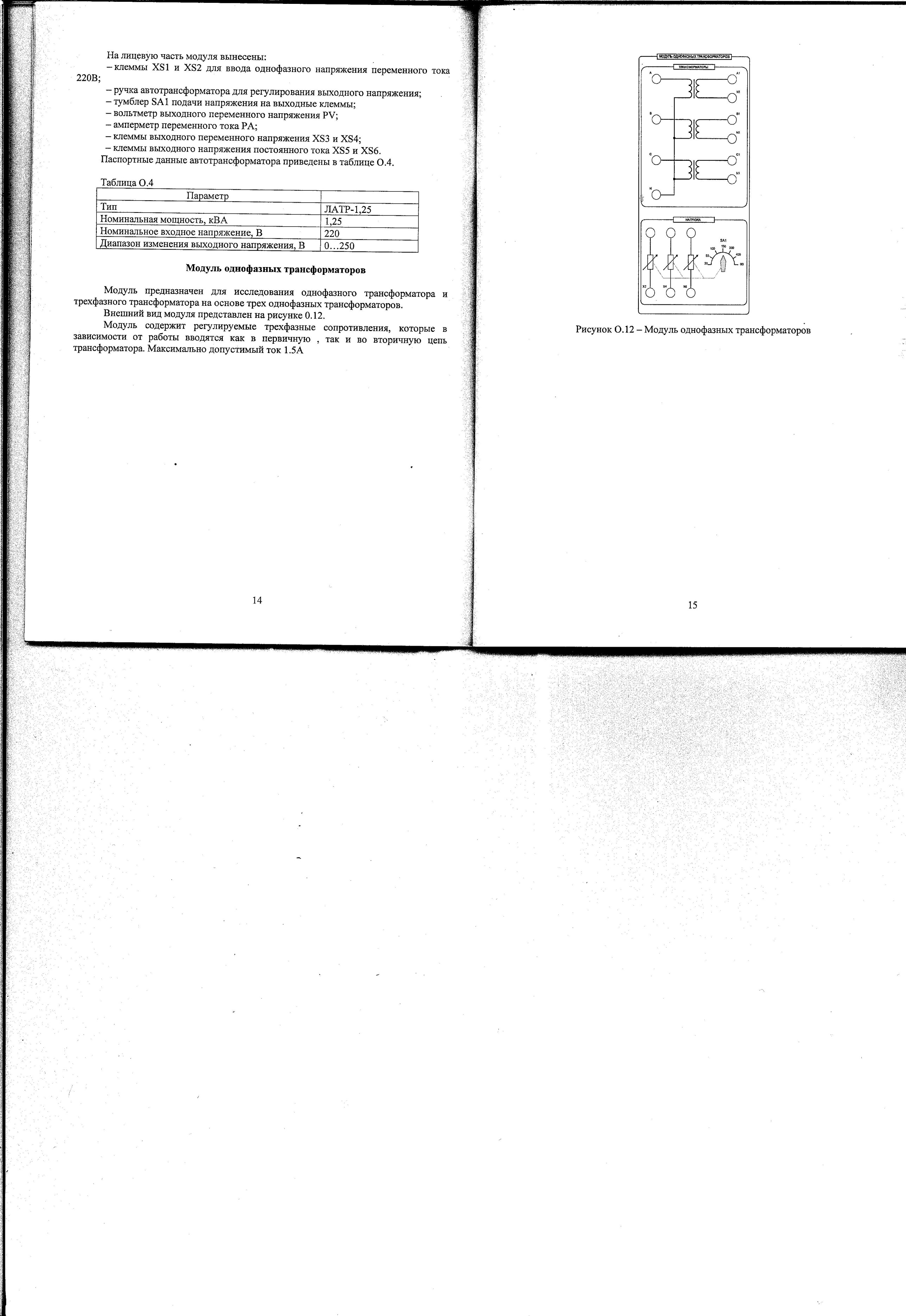

Рис. 3. Модуль однофазных трансформаторов
Модуль содержит регулируемые трехфазные сопротивления, которые в зависимости от работы вводятся как в первичную, так и во вторичную цепь трансформатора. Максимально допустимый ток 1,5 А.
4. Модуль ввода/вывода мвв (рис. ).
Рис. 4. Модуль ввода/вывода
Модуль ввода - вывода предназначен для ввода и вывода аналоговых и дискретных сигналов в персональный компьютер через плату аналогового ввода/вывода с целью осциллографирования, регистрации, обработки и отображения аналоговых сигналов в режиме реального времени.
5. Модуль измерительный ми (рис. ).
Рис. 5. Модуль измерительный
Модуль измерительный служит для измерения сигнала постоянного и переменного тока и имеет в своем составе:
- универсальный цифровой мультиметр;
- вольтметр постоянного тока -250…0…250 В;
- амперметр постоянного тока -2…0…2 А;
- вольтметр переменного тока 0…250 В;
- амперметр переменного тока 0…2 А.
5. Программа работы и порядок выполнения работы
5.1. Программа работы
1. Определить группы соединения трехфазного двухобмоточного трансформатора.
Группа соединения обмоток трансформатора определяется углом сдвига между одноименными линейными первичными и вторичными электродвижущими силами.
Группа соединений зависит от направления намотки обмоток трансформатора, маркировки его зажимов и схемы соединений обмоток. У трехфазных трансформаторов возможны 12 групп соединений обмоток. При одинаковых схемах соединений первичной и вторичной обмоток имеют место четные группы, а при неодинаковых схемах соединений первичной и вторичной – нечетные группы.
Опытное определение группы соединений обмоток трансформатора можно осуществлять различными методами:
- методом гальванометра;
- методом фазометра;
- методом вольтметра.
В рамках лабораторной работы будет использован метод вольтметра.
Сущность метода вольтметра заключается в том, что величины напряжений между первичными и вторичными зажимами трансформатора находятся в определенной зависимости от коэффициента трансформации линейных напряжений и групп соединений обмоток трансформатора.
5.2. Порядок выполнения лабораторной работы
1. Опытным путем определить группы соединения обмоток трансформатора при соединении обмоток по схеме «звезда/звезда» (рис. ).

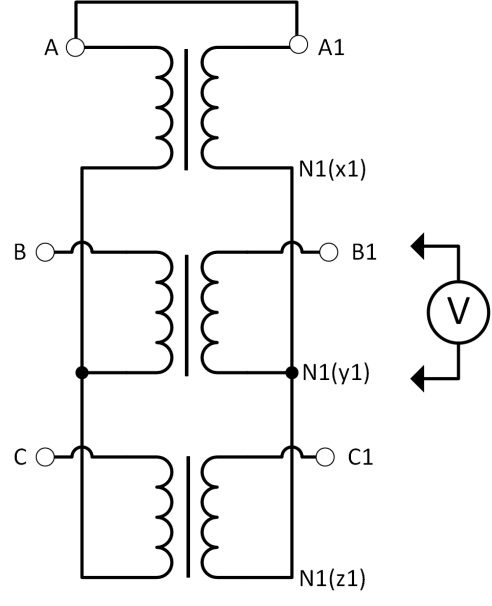

Рис.6. Электрическая схема для определения групп соединений обмоток трансформатора по схеме «звезда/звезда»
Опыт проводится в следующей последовательности:
- соединить трансформаторы по схеме «звезда/звезда» (рис. );
- соединить зажимы А и А1 первичной и вторичной обмоток;
- включить автоматические выключатели QF1 и QF2 модулей питания;
- с помощью вольтметра измерить первичное и вторичное линейные напряжения. В качестве вольтметра можно использовать стрелочные приборы, мультиметр или датчик напряжения (вход ADC2 модуля ввода/вывода);
- определить коэффициент трансформации КТ:
где
– линейное напряжение первичной
обмотки;
– линейное напряжение вторичной
обмотки;
- измерить напряжения UВ1В, UВ1С, UС1В, и UС1С.
Данные занести в табл. .
Таблица 1. Данные для определения групп соединений обмоток трансформатора
|
UАВ, В |
|
|
|
|
|
|
U, В |
Опыт |
|
|
|
|
|
|
|
|
Расчет |
|
|
|
|
|
|
|
|
Группа соединения |
|
Измеренные напряжения в зависимости от групп соединений должны быть больше («Б»), равны («Р») или меньше («М») напряжения, определяемого по формуле:
После сравнения измеренных напряжений с величиной U согласно указанным в табл. Соотношениям определяют группу соединений обмоток и проверяют результат по точным формулам, приведенным в табл. .
Таблица 2. Зависимость линейных напряжений от групп соединения трансформатора
Группа |
Фаза |
Возможные схемы соединения обмоток |
|
|
|
|
30о |
Y/∆, ∆/Y, Y/Z |
|
«М» |
|
|
60о |
Y/Y, ∆/∆, ∆/Z |
|
|
|
|
90о |
Y/∆, ∆/Y, Y/Z |
«Р» |
«М» |
|
|
120о |
Y/Y, ∆/∆, ∆/Z |
«Б» |
«М» |
|
|
150о |
Y/∆, ∆/Y, Y/Z |
«Б» |
«Р» |
«Б» |
|
180о |
Y/Y, ∆/∆, ∆/Z |
«Б» |
«Б» |
«Б» |
|
210о |
Y/∆, ∆/Y, Y/Z |
«Б» |
«Б» |
«Р» |
|
240о |
Y/Y, ∆/∆, ∆/Z |
«Б» |
«Б» |
«М» |
|
270о |
Y/∆, ∆/Y, Y/Z |
«Р» |
«Б» |
«М» |
|
300о |
Y/Y, ∆/∆, ∆/Z |
«М» |
«Р» |
«М» |
|
330о |
Y/∆, ∆/Y, Y/Z |
«м» |
«Р» |
«М» |
0 |
0о |
Y/Y, ∆/∆, ∆/Z |
«М» |
«М» |
«М» |
где Y – соединение обмоток по схеме «звезда»;
∆ – соединение обмоток по схеме «треугольник»;
Z – соединение обмоток по схеме «зигзаг»;
2. Опытным путем определить группы соединения обмоток трансформатора при соединении обмоток по схеме «звезда/треугольник» (рис. ).

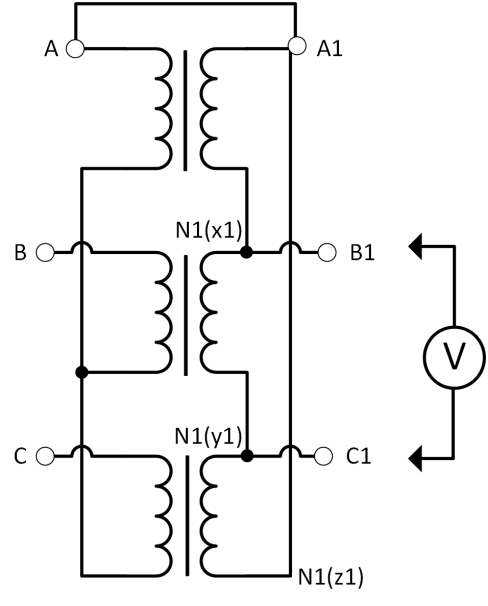

Рис.7. Электрическая схема для определения групп соединений обмоток трансформатора
Повторить опыт и заполнить таблицу, аналогичную табл. .
