3.2.2 Пункт меню «Файл»

Данный пункт содержит всего один подпункт «Выход», который предназначен для завершения работы программы.

3.2.3 Пункт меню «Связь»

Данный пункт состоит из следующих подпунктов:

- Установить. При выборе данного подпункта происходит проверка на подключение блока преобразования. Если он подключен и включен, то в левом верхнем углу схемы установки загорается зеленый светодиод. В противном случае появляется соответствующее сообщение. После этого происходит проверка на наличие термопар. Если термопара не доступна (оборван провод), то рядом с ней загорается красный светодиод, иначе зеленый. При удачной установке связи в строке статуса появляется надпись «Устройство подключено». После этого становится доступной кнопка «Начать процесс».

- Разорвать. Данный пункт доступен, только если связь была установлена ранее. После выбора этого пункта связь с блоком сопряжения разрывается, и нагревательный процесс прекращается (если был запущен).

3.2.4 Пункт меню «Процесс»

Данный пункт содержит два подпункта:

- Начать. Этот подпункт доступен, если связь с устройством была установлена. Выбор этого подпункта идентичен нажатию кнопки «Начать процесс». При выполнении данных действий начинается процесс нагрева, и данные с термопар начинают обновляться один раз в секунду.

- Остановить. Этот подпункт доступен, если процесс уже запущен. После выбора данного подпункта (либо после нажатия на кнопку «Остановить процесс») нагревательный процесс останавливается.

3.2.5 Пункт меню «Действия»

Данный пункт состоит всего из одного подпункта «Статистика». При его выборе открывается окно «Статистика» (рисунок 3.2).

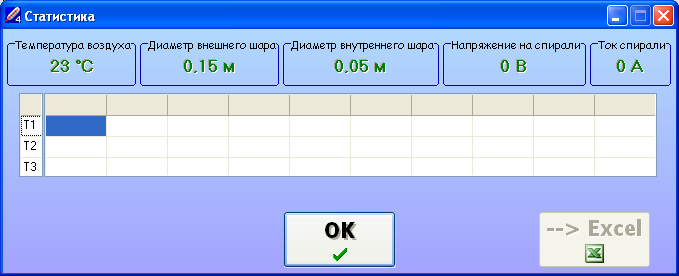

Рисунок 3.2 – Окно «Статистика»

На данном окне приведены необходимые для расчета данные: температура воздуха, толщина слоя асбеста, толщина слоя мрамора, мощность.

Данное окно предназначено для отображения процесса во времени. Полученные в этом окне данные можно выгрузить в Microsoft Excel.

3.2.6 Пункт меню «Параметры»

Данный пункт состоит из двух подпунктов:

- Опции. При выборе данного подпункта открывается окно «Опции» (рисунок 3.3).

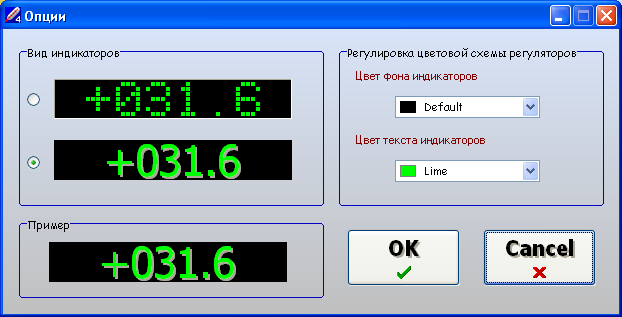

Рисунок 3.3 – Окно «Опции»

Здесь можно задать внешний вид индикаторов (стиль отображения, фон, цвет текста).

- Установки. При выборе данного подпункта открывается окно «Установки» (рисунок 3.4).

Рисунок 3.4 – Окно «Установки»

Здесь можно задать температуру окружающего воздуха и порт компьютера, к которому подключено устройство.

3.2.7 Пункт меню «Справка»

Данный пункт состоит из двух подпунктов:

- Руководство пользователя. Данный подпункт открывает руководство пользователя к программе, если на компьютере установлен Microsoft Word. При невозможности выполнить данную операцию появляется соответствующее сообщение.

- О программе. При выборе данного подпункта открывается окно «О программе».

4 Порядок действий при работе

Порядок действий при начале работы:

- установить связь с устройством (подпункт «Установить» пункта «Связь» основного меню);

- задать мощность спирали (поле со списком в области «Панель управления» основного окна (рисунок 3.1));

- начать нагревательный процесс (подпункт «Начать» пункта «Процесс» основного меню).

Порядок действий при завершении работы:

- разорвать связь с устройством (подпункт «Разорвать» пункта «Связь» основного меню).
