2. Основные понятия и определения рассеивания траекторий

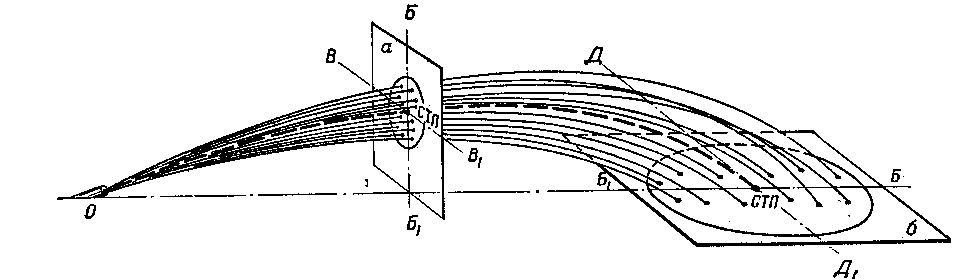

Рисунок 4 – Сноп траекторий, площадь рассеивания, оси рассеивания: а – на вертикальной плоскости; б – на горизонтальной плоскости; средняя траектория обозначена пунктирной линией; СТП – средняя точка попадания; ВВ1 – ось рассеивания по высоте; ББ1 – ось рассеивания по боковому направлению; ДД1 – ось рассеивания по дальности
Снопом траекторий называется совокупность траекторий пуль или снарядов, полученных в результате их естественного рассеивания.
Траектория, проходящая в середине снопа, называется средней траекторией.
Площадь, на которой располагаются точки встречи (пробоины) снарядов, полученные при пересечении снопа траекторий с вертикальной или горизонтальной плоскостью, называются площадью рассеивания, а пересекающая плоскость – картинной.
Площадь рассеивания обычно имеет форму эллипса.
Точка пересечения средней траектории с картинной плоскостью, называется средней точкой попадания (СТП).
Величина площади рассеивания определяет кучность стрельбы.
Степень совмещения СТП с срединой цели определяет точность стрельбы.
Кучность и точность – два основных фактора, определяющих эффективность стрельбы.
В артиллерийском
стрелковом оружии для характеристики
рассеивания выстрелов вместо СКО
используют срединное отклонение
,
которое выбирается из условия (см.
рисунок):

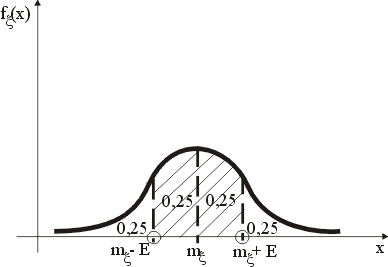

Рисунок 5
То есть площадь
под кривой плотности распределения,
приходящаяся на интервал
,
должна быть равна половине всей площади
под кривой.
Срединное отклонение
представляет собой половину длины
интервала, симметричного относительно
,
в который случайная величина попадает
с вероятностью
.
Иногда
называют вероятным отклонением. Вместо
буквы
часто
используется
.
Между СКО и срединным отклонением существует зависимость:
Если в качестве характеристики рассеивания принять вероятное отклонение, то плотность нормального распределения запишется в виде:
а вероятность
попадания на участок
:
где
– приведенная функция Лапласа.
Литература
1. Шерешевский М.С., Гонтарев А.Н., Минаев Ю.В. Эффективность стрельбы из автоматического оружия. – М.: ЦНИИ информации, 1979. – 328 с.
