Підключення клем для зняття характеристик роботи реле.

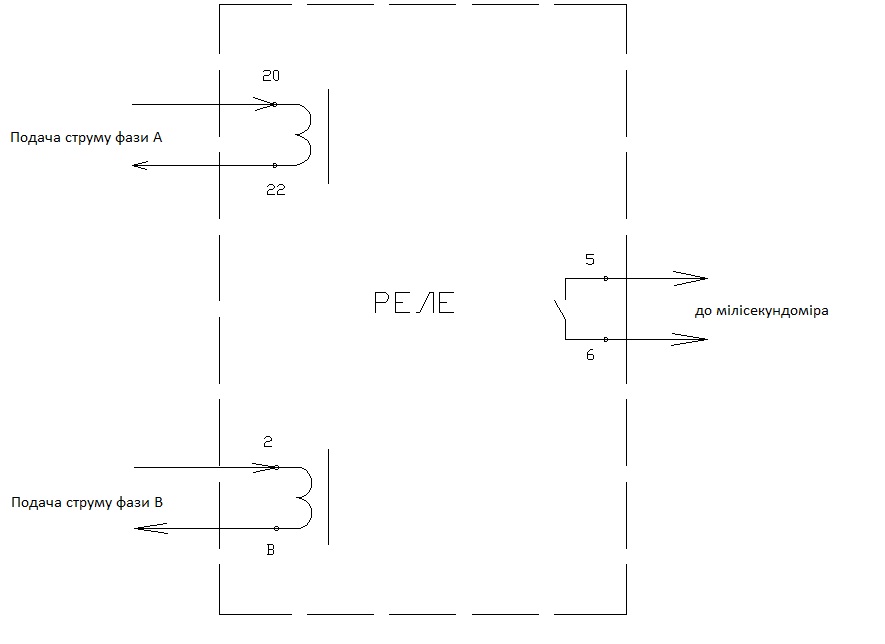

Рисунок 3 – Схема підключення реле до випробувального стенду

Для зняття характеристик роботи реле використовуємо пристрій перевірки релейного захисту К500.

Комплектний пристрій К500, що складається з трьох блоків (K513, K514, K515), призначений для перевірок електричних і характеристик витримки часу окремих реле та пристроїв РЗА. Передбачено також використання тільки двох блоків К513, K514 (пристрій К500) для перевірки простих пристроїв РЗА, використання окремо блоку K513 для регулювання струму і напруги (змінного і випрямленого) та вимірювання параметрів витримки часу і використання окремо блоку K514 для ступінчастого регулювання струму. Автономне використання блоку K515 в режимі регулювання напруги неможливо через те, що блок живлення допоміжними проміжними реле управління знаходиться в блоці K513. Тому окремо блок K515 може бути використаний тільки як джерело симетричної трифазної напруги 110 В з можливістю зміни фази цієї напруги за допомогою фазорегулятора. При роботі з пристроєм У5052 повинна бути встановлена спеціальна заглушка в штеккерний роз'єм Х5 блоку K513, а при роботі тільки з блоком K514 заглушка встановлюється в штеккерний роз'єм Х3.

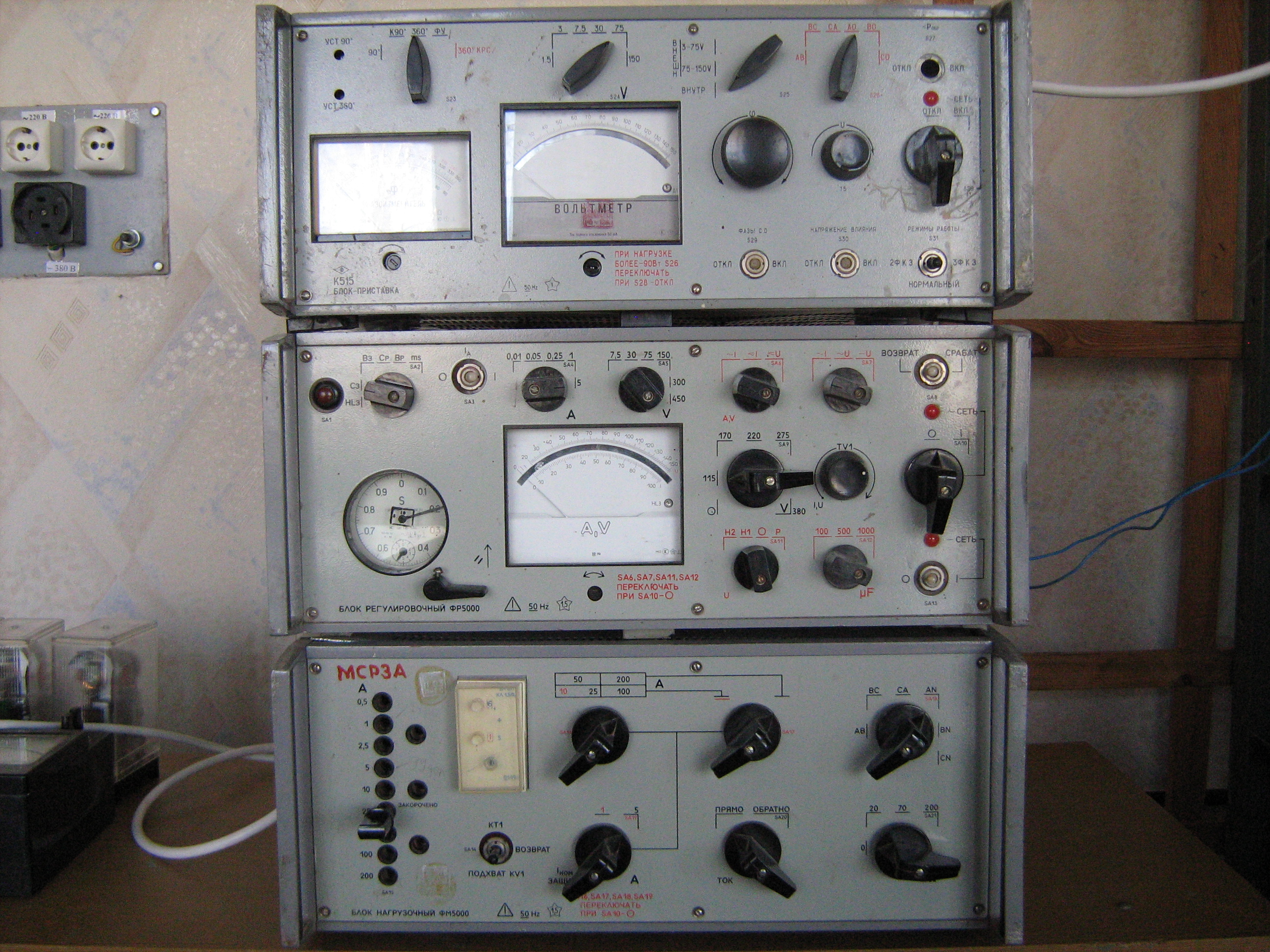

Рисунок 4 –Передня панель комплекту перевірки захистів ФР5000, ФМ5000

Хід роботи:

Ознайомитися з правилами техніки безпеки при роботі на випробувальному стенді.

Ознайомитися з пристроєм, принципом дії, алгоритмом перевірки реле РС80М2.

Зібрати схему випробування реле РС80М2 згідно рис. 3. Підключення до стендів ФР5000 та ФМ5000 виконує викладач.

Положення перемикачів для виконання лабораторної роботи (рис. 4):

SA2 – «Сз».

SA3 – положення 1.

SA4 – «5 А».

SA5 – Не має значення.

SA6 – «~I».

SA7 – «~I».

SA8 – «ВОЗВРАТ»

SA9 – «115», або більше.

SA10 – положення 1.

TV1 – регулятор струму в реле.

SA15 – обираемо межу струму.

SA18 – «AN».

SA21 – «0».

Визначити параметри спрацьовування реле серії РС80М2. Виміряти струм спрацьовування при різних уставках струму спрацювання, час спрацьовування при різних уставках часу відсічки. Провести п'ять вимірів. Дані занести до таблиці 1.

Побудувати характеристики спрацювання реле.

Таблиця 1

Уставка реле	Кратність струму в реле,	Час спрацювання, с
		1	2	3	4	5	, с
=	2
	4
	6
	8
	10

Варіант 1.

При виборі незалежної характеристики спрацювання (1) (необхідно вставити перемичку в гніздо 1). Результати занести до табл. 1.

Іу = 3,28 А

ty = 4,3 с

Варіант 2.

При виборі залежної характеристики спрацювання (2) (необхідно вставити перемичку в гніздо 2). Результати занести до табл. 1.

Іу = 3,46 А

ty = 9,7 с

Варіант 3.

При виборі залежної характеристики спрацювання (3) (необхідно вставити перемичку в гніздо 3). Результати занести до табл. 1.

Іу = 3,3 А

ty = 8,1 с

Перевірити коефіцієнт повернення.

Зробити висновки по роботі.

Завдання до захисту лабораторної роботи

Необхідно розрахувати робочі уставки захисту КЛ-10 кВ. Параметри участків основної лінії вибираємо в залежності від варіанту заданого в таблиці (1). ЕРС системи приймають 10,5 кВ. На лінію 10 кВ установлено струмів захист, виконаний по двухфазній схемі з реле РС80М2. Рузрахувати коефіцієнт чутливості захисту.

Таблиця 1

№ варианта	Марка провода
	1-2	2-3	3-4	Тип реле
	АС-35	АС-35	А-25	РС80М2(1)
	ПС-35	А-25	АС-35	РС80М2(1)
	ПС-35	ПС-35	А-25	РС80М2(1)
	ПС-35	ПС-35	ПС-35	РС80М2(1)
	АС-35	АС-35	АС-35	РС80М2(2)
	АС-35	АС-35	А-25	РС80М2(2)
	ПС-35	АС-35	АС-35	РС80М2(2)
	ПС-35	АС-35	АС-35	РС80М2(2)
	АС-35	АС-35	АС-35	РС80М2(3)
	ПС-35	ПС-35	ПС-25	РС80М2(3)
	АС-35	АС-35	А-25	РС80М2(3)
	АС-35	ПС-25	ПС-35	РС80М2(3)
	ПС-25	АС-35	А-25	РС80М2(1)
	АС-35	А-25	АС-35	РС80М2(1)
	А-25	АС-35	ПС-25	РС80М2(1)
	АС-35	А-25	ПС-35	РС80М2(2)
	ПС-35	АС-35	А-25	РС80М2(2)
	АС-35	ПС-35	АС-35	РС80М2(2)
	ПС-35	АС-35	АС-35	РС80М2(3)
	АС-35	АС-35	АС-35	РС80М2(3)

В дужках задано характеристика спрацювання реле РС80М2

№ варианта	Тип предохранителя	Длина участка, км
		1-2	2-3	3-4
	ПКТ-10	1,3	1,7	8
	ПКТ-10	2,2	2,6	20
	ПКТ-10	5	2,5	4,6
	ПКТ-10	1,4	3,6	5,8
	ПКТ-10	5,7	10	12
	ПКТ-10	1,2	1,6	10
	ПКТ-10	2,2	2,6	20
	ПКТ-10	9	8	7
	ПКТ-10	3,3	5,6	4,5
	ПКТ-10	12	14	16
	ПКТ-10	4,2	1,6	10
	ПКТ-10	2,2	2,6	20
	ПКТ-10	5	4	3
	ПКТ-10	5,6	6,6	7,6
	ПКТ-10	4	5	4
	ПКТ-10	1,2	1,6	10
	ПКТ-10	2,2	2,6	20
	ПКТ-10	1	13	1,1
	ПКТ-10	2	12	1,2
	ПКТ-10	3	11	1,3

№ варианта	Потребляемая мощность, кВА
	S1	S2	S3
	100	100	40
	40	50	20
	63	20	40
	120	50	60
	40	40	40
	60	70	80
	50	30	40
	45	35	65
	100	120	45
	80	90	50
	15	25	75
	15	15	25
	45	45	45
	25	36	36
	14	15	59
	75	85	95
	70	70	65
	48	58	68
	40	60	85
	45	45	85

Приклад: Знаходимо сумерний активний і індуктивний опір до розрахункової точки К. З.

;

Повний опір

Струм 3-х фазного К. З.

Максимальний робочий ток лінії

Струм спрацювання захисту

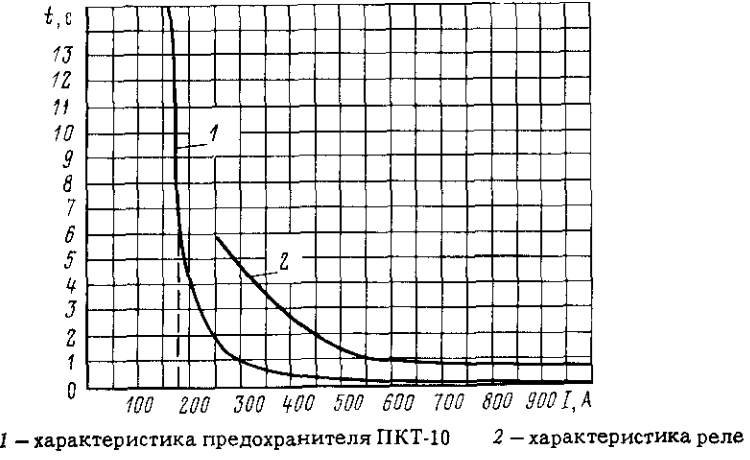

Необхідно, щоб при всіх токах, перевищующих , час дії захисту перевищував час плавлення вставки. Якщо на одному малюнку зобразити характеристики реле, приведені до первинного току, і вставки запобіжника, то характеристика реле повинна бути розташована вище Такий малюнок називається картою селективності. Прийнявши ступінь селективності рівної 0,5 с, встановлюємо, що для забезпечення селективності з наступним захистом розглянутий нами захист повинен мати час у незалежній частині характеристики .

По характеристиці реле визначаємо час спрацювання реле при струмі спрацювання. Проводимо від точки що показує час спрацювання реле до осі ординат горизогтальну пряму до перетину з характеристикой і на осі абсцис визначаємо струм, при якому вставка перегорить за визначений час. Помножив цей струм на 1,4 отримаємо струм спрацювання захисту

Цей струм повинен задовольняти і попереднім вимогам. Коефіцієнт 1,4 враховує час гасіння дуги в запобіжнику, розкид характеристики по струму до 20% та ін. Завдавши інші точки характеристики реле, переконуємося, що селективність забезпечується при всіх токах. Далі на карту селективності наносимо характеристик подальшого захисту. Потім, визначаємо струм спрацювання реле:

По шкалі уставок реле РС80М2 вибираємо найближчу в сторону збільшення. І остаточно обираємо струс спрацювання захисту.

Перевіряємо коефіцієнт чутливості захисту
