Лабораторна робота Випробування реле максимального СтУмового захисту рс80м2
Мета роботи: відпрацювати практичні навички випробування і регулювання параметрів спрацювання реле максимального струму РС80М2.
Коротка теорія.
Реле призначені для використання в схемах релейного захисту ліній 6-10 кВ та протиаварійної автоматики.
Реле РС80М2 - це статичне реле, яке не потребує оперативного живлення для виконання основних функцій захисту. Живлення елементів схеми здійснюється від вхідного струму. Постійне або змінне живлення значенням 220 В потрібно для реле РС80М2 тільки для забезпечення дистанційного блокування відсічки.
Реле даного виду забезпечують:
- максимальний струмовий захист (МСЗ) з незалежною (1) і двома залежними характеристиками спрацювання (2, 3), рис. 1 (за вибором з передньої панелі, рис. 2);
- струмову відсічку (СВ) з витримкою часу (70-100) мс або (150-200) мс, яка задається з передньої панелі;
- можливість відключення струмової відсічки з передньої панелі;
- можливість завдання спільних для двох фаз уставок струму спрацьовування МСЗ, струму спрацьовування відсічки (як кратність до струму спрацьовування МСЗ), часу спрацьовування МСЗ;
- спрацювання МСЗ і (або) струмової відсічки за найбільшим з вхідних струмів;
- замикається миттєво в момент пуску МСЗ;
- розмикається в момент зменшення вхідного струму реле нижче значення уставки струму спрацювання або через (0,2 ± 0,03) секунди після спрацьовування МСЗ;

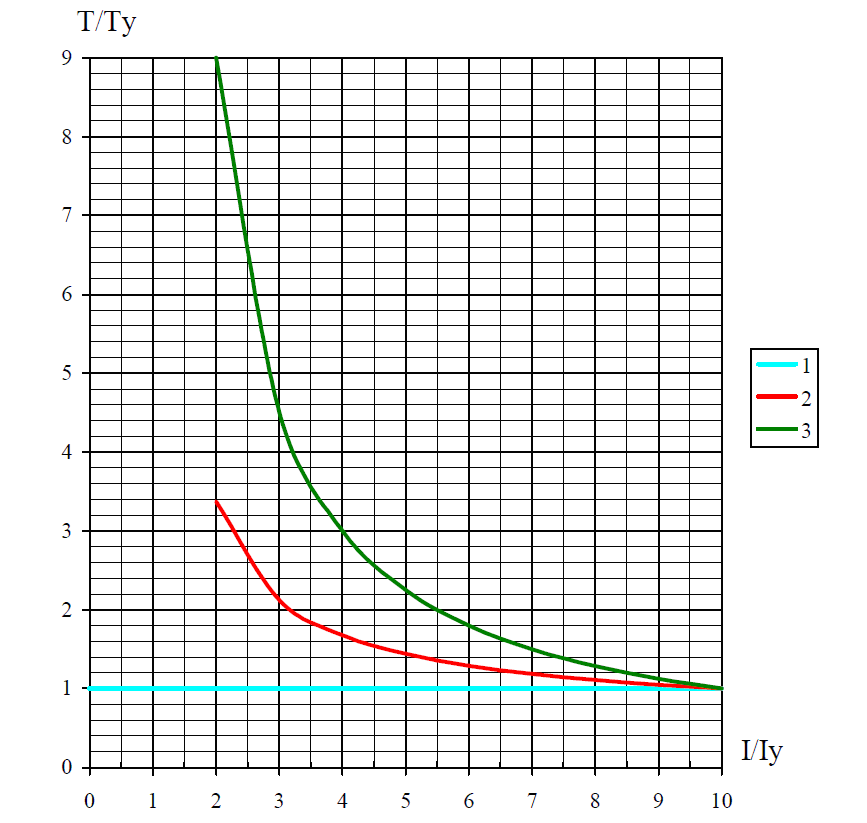

Рисунок 1 – Час-струмові характеристики реле РС80М2
- РС80М2-13 – має вхід БЛОКУВАННЯ відсічки, який забезпечує дистанційне блокування відсічки при замиканні зовнішнього останнього контакту, при цьому, необхідно до клем 1-7, 1-9 реле підключити постійну або змінну напругу значенням 220 В ± 20%. Час дистанційного блокування відсічки не перевищує значення (2 ± 0,3) секунди. Короткочасна (не більше 3 хвилин) відсутність напруги 220 В на функціонуванні дистанційного блокування відсічки не позначається
Реле забезпечують наступні характеристики залежності часу спрацювання реле від кратності струму спрацювання в діапазоні вхідних струмів 2Iу <I <10Iу
а) незалежна
t = ty, (1)
б) залежна нормальна
,
(2)
в) залежна крута
,
(3)
де t - теоретичний час спрацьовування, с;
ty - уставка часу спрацювання, тобто теоретичний час спрацювання для I = 10Iy, с;
I - вхідний струм реле, А;
Iy - уставка струму спрацювання, А;
К - коефіцієнт, значення якого залежить від відношення I/Iy, для якого нормується ty, для I/Iy = 10 характеристики (2) К = 0,3366, а для характеристики (3) - К = 0,6667. У діапазоні вхідних струмів I>10Iу час спрацювання реле не більше, ніж час спрацьовування при I = 10Iу.
Після установки реле на робочому місці необхідно виставити на панелі необхідні уставки і вибрати інші характеристики. Для цього, заздалегідь потрібно зняти кришку реле.
Задання уставок струму. Спочатку необхідно на передню панель встановити відповідну схемі підключення змінну планку (рис. 2). Якщо вхідний струм фази А підключений до клем 20 і 24, необхідно встановити змінну планку з мінімальною уставкою струму 1 А. Якщо вхідний струм фази А підключений до клем 20 і 23, необхідно встановити змінну планку з мінімальною уставкою струму 2 А. Якщо вхідний струм фази А підключений до клем 20 і 22, необхідно встановити змінну планку з мінімальною уставкою струму 4 А. Якщо вхідний струм фази А підключений до клем 20 і 21, необхідно встановити змінну планку з мінімальною уставкою струму 8 А. Після цього, необхідно набрати на передній панелі значення потрібної уставки.
Набір здійснюється наступним чином: до зазначеного на змінній планці мінімального значення уставки додається значення, набране перемичками на гніздах "УСТАВКИ ТОКА Iу, А".
Встановлена в гніздо перемичка збільшує значення уставки струму на величину, зазначену біля гнізда.
