3 Кровельные панели
К
ровельные
сэндвич панели THERMOPANEL (рисунок 1.3)
выпускаются согласно ТУ 5284-013-01395087-2001
и предназначены для покрытий зданий
в жилищно-гражданском и промышленном
строительстве, возводимых и эксплуатируемых
в I–IV районах по снеговой
нагрузке.
Кровельные сэндвич панели
используются в устройстве покрывающих
конструкций (кровли). Кровельные сэндвич
панели также состоят из слоя
теплоизоляционного материала, покрытого
с двух сторон тонколистовой сталью
с полимерным покрытием. Иногда
в качестве облицовочного материала
для производства кровельных сэндвич
панелей применяется нержавеющая сталь
или алюминий.

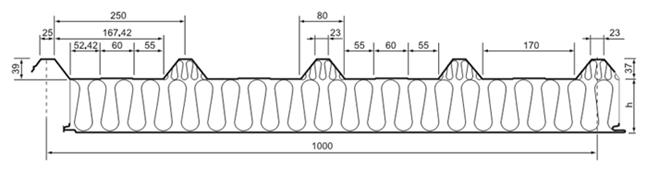

Рисунок 3.1 - Кровельный сэндвич панель
В кровельных сэндвич-панелях THERMOPANEL применяются:
утеплитель THERMO - плиты из минеральной тонковолокнистой ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками с вертикальной ориентацией волокон (ТУ 5761-007-01395087-01)/.
профилированные листы - из тонколистового оцинкованного проката с защитным полимерным покрытием (ГОСТ 30246-94).
Кровельные сэндвич-панели THERMOPANEL (Термопанель) имеют маркировку – ПКБ (Панели Кровельные с Базальтовым утеплителем).[2]
Таблица3.1-Характеристики кровельных панелей
Наименование |
Ширина, мм |
Длина, мм |
Толщина, мм |
Приведенное сопротивление теплопередаче, R0 (м2x0С/Вт) |
Предел огнестойкости ГОСТ 30247-94 |
ТЕРМОПАНЕЛЬ ПКБ (кровельная) |
1 000 |
до 14000 |
50 |
1,452 |
--- |
80 |
2,191 |
RE 30 |
|||
100 |
2,682 |
RE 30 |
|||
120 |
3,171 |
RE 30 |
|||
150 |
3,905 |
RE 30 |
|||
200 |
5,127 |
RE 30 |
R — потеря несущей способности вследствие обрушения конструкции или возникновения предельныхдеформаци;
E — потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на не обогреваемую поверхность проникают продукты горения или пламя; Цифра — соответствует времени достижения предельного состояния в минутах В качестве среднего теплоизоляционного слоя в кровельных сэндвич панелях THERMOPANEL применяются ламели из минеральной ваты THERMO на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками, с плотностью 120 кг/м3.[9]
3.1Технические данные кровельных панелей thermopanel
Панели кровельные THERMOPANEL (Термопанель) изготавливаются в соответствии с требованиями ТУ 5284-013-01395087-2001 и технологической документации.
Таблица 3.2 - Номинальные размерыкровельныхтермопанелей
Наименование |
Толщина, мм |
Ширина, мм |
Длина, мм |
Вес м2, кг |
ПКБ-50 |
50 |
1000 |
2000-14000 |
19,7 |
ПКБ-80 |
80 |
1000 |
2000-14000 |
22,3 |
ПКБ-100 |
100 |
1000 |
2000-14000 |
25,7 |
ПКБ-120 |
120 |
1000 |
2000-14000 |
28,1 |
ПКБ-150 |
150 |
1000 |
2000-14000 |
31,7 |
ПКБ-200 |
200 |
1000 |
2000-14000 |
37,1 |
Срок службы кровельных панелей THERMOPANEL не менее 20 лет с момента отгрузки их с ОАО "ТЕРМОСТЕПС-МТЛ" при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве. Гарантийный срок эксплуатации - 3 года с момента отгрузки их с предприятия.[2]
