1 СЭНДВИЧ ПАНЕЛИ

Сэндвич панели Термопанель изготавливаются на самом современном оборудовании, причём процесс производства постоянно совершенствуется, что позволяет выпускать продукцию самого высокого качества, прошедшую поэтапный контроль. Сэндвич панели Термопанель представляют собой трёхслойную конструкцию: базальтовый утеплитель вклеен между двумя стальными листами с полимерным покрытием. В этой сложной монолитной композиции нет случайных материалов, каждый элемент несёт определенную функциональную нагрузку. [7]

1. Производство

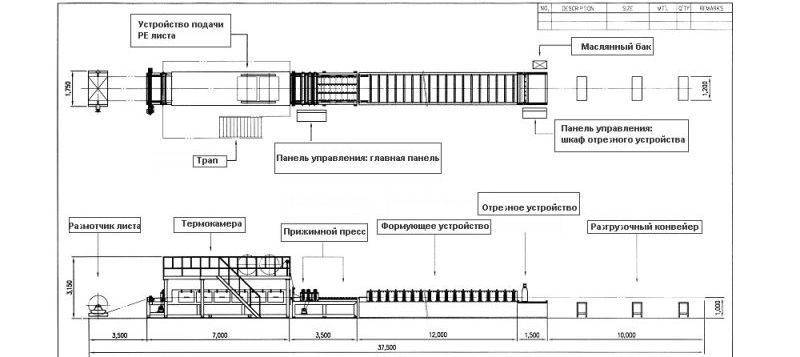

Сэндвич панели производятся двумя способами. Общие технологические линии приведены на рисунке 1.1. Первый способ предполагает ручную сборку на стендовых линиях. Второй способ — полностью автоматизированное производство сэндвич панелей с контролем качества на каждом этапе изготовления продукции с намного более мощной производительностью. Таким образом, сравнивая сэндвич панели с зарубежными аналогами, можно с уверенностью заявить, что сэндвич панели ни в чём не уступают конкурентам, а по многим параметрам превосходят их.[7]

Рисунок 1.1

2. Технологии

Всё производство сэндвич панелей осуществляется централизовано на заводе. Именно поэтому становится возможным контролировать процесс производства на каждом этапе: от сырья до готовых к продаже сэндвич панелей. Кроме входного и выходного контроля сырья, осуществляется проверка материалов в цехе производства сэндвич панелей и контроль качества готовой продукции. Всего сэндвич панели Термопанель проходят 277 этапов контроля качества.

Технологический процесс сборки сэндвич-панелей (приложение А) состоит из следующих этапов:

1. Рулон металла помещается в специальное устройство размотки/подачи металла (Разматывающий барабан).

2. Далее лист металла через специальное вводное устройство, где на лист металла наносится защитная пленка (устройство нанесения защитной пленки), подается в профилирующее устройство (Прокатный стан). Прокатный стан позволяет изготовить обкладку сэндвич-панели требуемой длинны с необходимым главным профилем (рисунком) и замками.

3. Спрофилированный лист металла помещается на сборочный стол неокрашенной (грунт) стороной вверх.

4. На лист металла наносится клей в автоматическом режиме (Устройство автоматического нанесения клея) или вручную. Клей активируется мелкодисперсионной водой.

5. При производстве панелей используются маты минеральной ваты, распиленные специальным образом на ламели при помощи Устройства порезки ламелей.

6. Ламели примыкающие при сборки к замку фрезеруются (устройство выбора щели, фрезеровки ламелей).

7. Ламели укладываются вдоль листа металла на клей. Волокна минеральной ваты должны быть ориентированы перпендикулярно обкладке. Ламели укладываются плотно друг к другу, без зазоров. В случае образования зазора режется компенсационная панель необходимой ширины на Устройстве выбора щели в ламели.

8. При помощи Устройства автоматического нанесения клея наносится клей и вода на уложенные ламели.

9. Ранее изготовленная обкладка сэндвич-панели помещается вручную на ламели или изготовленная на паралельном прокатном стане обкладка сэндвич-панели захватывается при помощи переворотного устройства переворачивается и помещается на уложенные ламели.

10. Собранная сэндвич-панель подается в пресс. В прессе происходит склеивание панели под воздействием температуры и давления.

11. Из пресса готовая сэндвич-панель подается на приемный стол откуда далее транспортируется на склад готовой продукции (возможно через устройство упаковки сэндвич-панелей).

Оборудование для производства сэндвич панели приведены на рисунке 1.2 имеет:

• автоматический разматыватель (барабан для крепления рулона стали);

• обкаточный станок (направляет ленту на профилирующий стан, при этом корректируется скорость подачи ленты с помощью установленного на нем устройства с датчиками);

• профилирующий стан (имеет задающую форму профиля сэндвич панели);

• гильотина (обрезает необходимую длину сэндвич панели);

• обкаточная машина (автоматически формирует обкатку с нанесенным на нее слоем клея);

• подъемный стол (здесь осуществляется наполнение основой и сборка готовой панели).

Наполнитель выбирается в соответствии с технологией производства. - гидравлический пресс (для получения готовой сэндвич панели). Датчики, установленные на нем позволяют следить за качеством сэндвич панели.[9]

Рисунок 1.2

3. Область применения

Область применения сэндвич панелей Термопанель достаточно широкая, ведь это практически универсальный строительный материал. Использование сэндвич панелей позволило резко сократить сроки возведения зданий. Сэндвич панели применяются при строительстве ограждающих конструкций (стен), противопожарных перегородок, покрывающих конструкций (кровли).[1]

4. Монтаж

Весь процесс возведения здания из сэндвич панелей заключается в монтаже и сборке на месте строительства, так как все остальные подготовительные работы уже делаются на заводе. В итоге остаётся только собрать металлический каркас, смонтировать сэндвич панели, двери, окна, а также добавить декоративные фасонные элементы. Таким образом, вся работа на стройплощадке сводится к сборке панелей по принципу детского конструктора, так как вы получаете уже подготовленные для монтажа изделия. При этом сэндвич панели не требуют дополнительной отделки (штукатурка, покраска), а сам монтаж осуществляется быстро и просто, независимо от погодных условий. Бригада квалифицированных монтажников собирает за смену до 600 м² сэндвич панелей. Сэндвич панели — достаточно лёгкий строительный материал, поэтому нет необходимости задействовать тяжёлую монтажную технику. Облегчённый фундамент зданий из сэндвич панелей снижает расходы по сравнению с капитальным строительством. Кстати, на настоящий момент не существует более быстрого способа возведения зданий! [2]
