60. Принцип действия и схема абсорбционной холодильной машины?
Абсорбционные холодильные машины. В воздушных, парокомпрессионных и пароэжекторных холодильных машинах сжатия холодильного агента, необходимое для переноса теплоты на более высокий температурный уровень, осуществляется механическим компрессированием.
В абсорбционной холодильной машине повышение давления рабочего тела достигается так называемой термохимической компрессией, для чего требуется затрата теплоты при температуре более высокой, чем температура окружающей среды.
Рабочим веществом в абсорбционной машине служит раствор двух полностью растворимых один в другом веществ с резко различными температурами кипения. При этом легкокипящее вещество является холодильным агентом, а вещество с более высокой температурой кипения— абсорбентом. Как известно, температура кипения бинарного раствора при заданном давлении зависит от концентрации раствора.
Основные элементы абсорбционной машины (парогенератор с конденсатором. и абсорбером) предназначены для непрерывного воспроизводства жидкости высокой концентрации, поступающей затем в испаритель на парообразование, и жидкости низкой концентрации, служащей для абсорбции (поглощения) концентрированного пара.

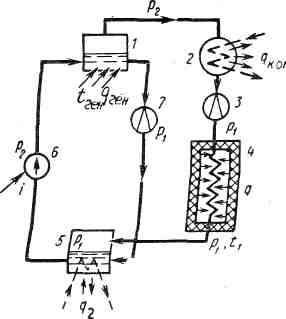

Рис.1.
Схема абсорбционной холодильной
машины
Пар высокой концентрации образуется вследствие кипения жидкости малой концентрации в парогенераторе 1 при давлении р2 более высоком, чем давление в испарителе и абсорбере. Для испарения жидкости к генератору подводится теплота qген при температуре tгeн, которая должна быть не ниже температуры кипения при данном давлении и данной концентрации и во всяком случае больше температуры t' окружающей среды.
Пар высокой концентрации поступает в конденсатор 2, где конденсируется, отдавая теплоту qкон охлаждающей воде, имеющей температуру t' окружающей среды. Образовавшаяся жидкость высокой концентрации дросселируется в регулирующем вентиле 3 от давления р2 до давления р1. При дросселировании температура жидкости понижается до температуры более низкой, чем температура в охлаждаемом помещении.
После этого жидкость поступает в находящийся в охлаждаемом помещении испаритель 4. Вследствие того что температура жидкости меньше температуры охлаждаемого помещения, жидкость испаряется, поглощая теплоту q помещения. Образующийся при этом пар с температурой t1 и давлением р1 поступает из испарителя в абсорбер 5, где абсорбируется при температуре t'> t1 , отдавая теплоту абсорбции q2 охлаждающей воде.
При кипении жидкости в генераторе концентрация холодильного агента в жидкости понижается, а в абсорбере вследствие поглощения концентрированного пара, наоборот, повышается. Чтобы поддержать неизменную концентрацию в обоих аппаратах, осуществляется циркуляция жидкости при помощи насоса 6 или естественным путем вследствие разности плотностей растворов разной концентрации.
При движении из генератора в абсорбер жидкость дросселируется регулирующим вентилем.
Число рабочих веществ, применяемых в абсорбционных машинах, достаточно велико, однако наиболее употребительным является водоаммиачный раствор, в котором вода служит абсорбентом, а аммиак – холодильный агентом.
Абсорбционные холодильной машины получили большое распространение вследствие простоты изготовления и невысокой стоимости.
