39. Види профілів похило-скерованих свердловин.
Велике значення при похило-скерованому бурінні має правильний вибір профілю свердловини. Раціональний профіль дозволяє скоротити до мінімуму роботи з відхилювачем, забезпечує необхідне зміщення вибою і допустиму інтенсивність викривлення. Профіль повинен дозволяти експлуатувати свердловину глибинними насосами, в тому числі і штанговими насосами, причому повинно виключатися протирання насосно-компресорних труб штангами і обрив останніх.
Профіль похилої свердловини необхідно вибирати таким чином, щоб при мінімальних затратах часу і засобів довести її до проектної глибини без будь-яких ускладнень, забезпечивши необхідну якість її для тривалої і безаварійної експлуатації.

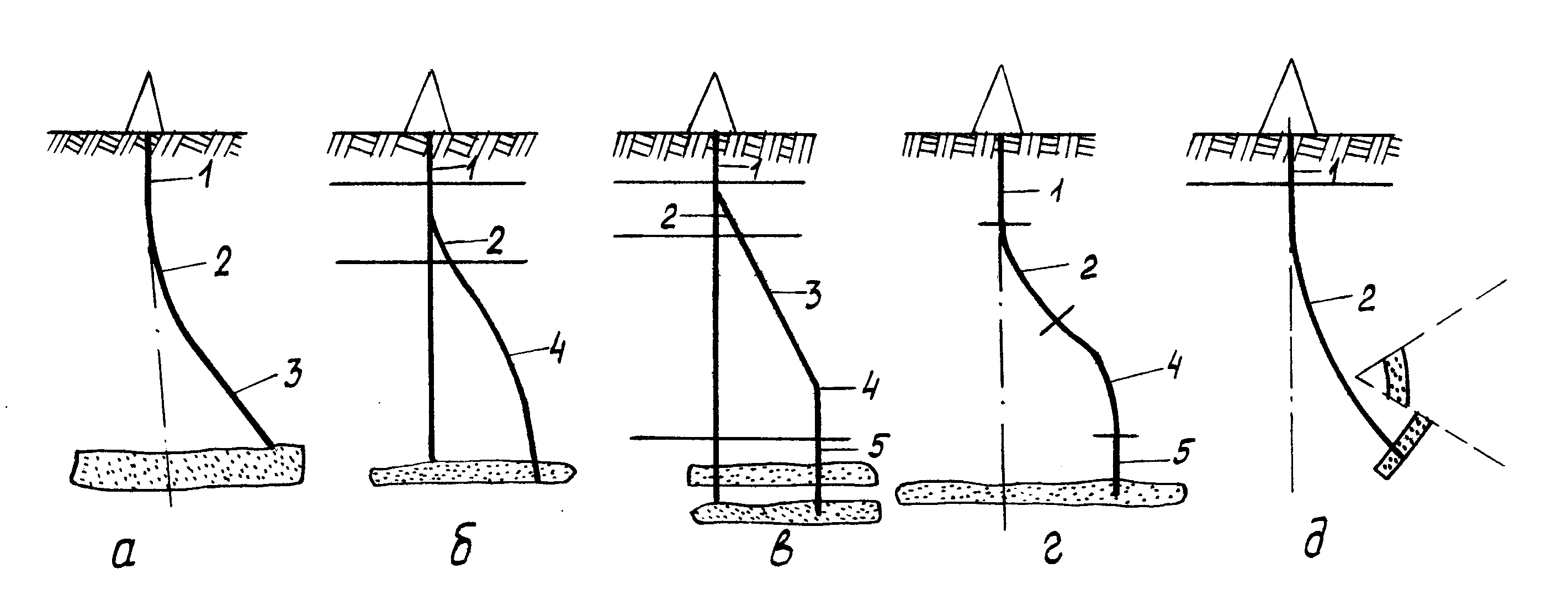

Широко застосовуються профілі свердловини п’яти типів (рисунок 39.1).
Рисунок 39.1 – Профілі похилих свердловин
1 - вертикальна ділянка; 2 - ділянка набору кривизни; 3 - ділянка стабілізації
; 4 - ділянка зменшення кривизни; 5 - вертикальна ділянка
Профіль “а” найпоширеніший і складається з трьох ділянок: верхньої вертикальної 1; набору кривизни 2; похило-прямолінійної (стабілізації) 3. Цей профіль рекомендується в основному для буріння похилих свердловин на однопластові родовища з великим відхиленням при середній глибині.
Різновидністю профілю “а” є профіль “б”. У ньому замість похилонаправленої ділянки є ділянка 4, на якій зенітний кут зменшується. Такий профіль рекомендується застосовувати у випадку ускладненого буріння свердловин при незмінному зенітному куті.
Профіль типу “в” складається з п’яти ділянок: вертикальної 1, набору кривизни 2, стабілізації 3, зменшення кривизни 4 і вертикальної 5. Цей профіль найскладніший і супроводжується найбільшим видовженням ствола свердловини.
Коли не вдається стабілізувати зенітний кут, свердловини бурять за профілем “г”, який складається з чотирьох ділянок і відрізняється від попереднього заміною ділянок 3 і 4 на ділянку 4 природного зниження зенітного кута.
Профіль типу “д” складається з вертикальної ділянки 1 і ділянки набору зенітного кута 2. Профіль характеризується великою протяжністю ділянки 2, на якій проводяться роботи з відхилювачем. Цей профіль рекомендується застосовувати за умов, що сприяють природному викривленню свердловини, а також у тих випадках, коли можливе буріння без орієнтування відхилювача.
40. Способи первинного розкриття продуктивних горизонтів
Під первинним розкриттям розуміють комплекс робіт, пов'язаний з розбурюванням продуктивного пласта, забезпеченням міцності і стійкості привибійної частини свердловини. Вибір способу розкриття суттєво залежить від будови пласта, його колекторських властивостей, складу рідини і газів, які містяться в ньому, кількості продуктивних пропластків і коеф. аномальності пластових тисків.
При одному із способів до первинного розкриття пласта приступають після того, як свердловина закріплена до його покрівлі експлуатаційною колоною і зацементована. Після розбурювання пласта ствол свердловини залишають відкритим.
Цей спосіб має ряд переваг:
склад і властивості промивальної рідини можна вибирати із врахування особливостей тільки даного пласта, що дозволяє звести до мінімуму небезпеку забруднення колектора;
найбільша поверхня фільтрації пластового флюїду у свердловину;
зменшується витрата обсадних труб і тампонажних матеріалів на кріплення свердловини;
виключається небезпека забруднення продуктивного пласта тампонажним розчином;
відпадає необхідність вторинного розкриття з метою сполучення ствола св-ни з пластом.
Однак цей спосіб можна застосовувати тільки в тому випадку, якщо продуктивний пласт складений стійкими породами, насичений тільки одним флюїдом, а колекторські властивості на його товщині змінюються незначно.
Другий спосіб первинного розкриття відрізняється від попереднього тим, що ствол свердловини у продуктивному пласті закріплюють спеціальним фільтром, який підвішують в обсадній колоні, але не цементують. Кільцевий простір між фільтром і колоною ізолюють пакером. Цей спосіб можна використовувати в тих випадках, коли продуктивний пласт складений недостатньо стійкими породами. Спосіб має ті ж переваги і обмеження, що і попередній. Порівняно з першим способом тут дещо більша витрата обсадних труб.
Найширше розповсюджений третій спосіб. При цьому способі продуктивний пласт розбурюють, не перекриваючи попередньо вищезалягаючі породи обсадними трубами. Після розбурювання продуктивного пласта закріплюють його експлуатаційною колоною і цементують. Для сполучення внутрішньої порожнини обсадної колони з продуктивним пластом у колоні і цементному кільці пробивають отвори.
Спосіб має ряд переваг:
дозволяє сполучати свердловину з будь-якою за товщиною ділянкою продуктивного пласта і одержувати приплив пластового флюїду тільки з неї;
проводити спеціальну обробку цієї ділянки з метою покра щення колекторських властивостей приствольної зони та інтенсифі кації припливу з неї;
одночасно, але роздільно експлуатувати декілька ділянок пласта, які відрізняються між собою колекторськими властивостями, складом або властивостями рідин, що насичують їх.
Спосіб має і суттєві вади:
склад і густину промивальної рідини необхідно вибирати із врахуванням стійкості, коефіцієнтів аномальності пластових тисків та індексів тиску поглинання
продуктивний пласт може суттєво забруднитися тампонаж ним розчином, оскільки надлишковий тиск при цементуванні значно більший, ніж при бурінні;
цей спосіб не забезпечує стійкості та цілісності незцементованих і слабозцементованих колекторів.
У деяких випадках, з метою попередження забруднення продуктивного пласта тампонажним розчином, застосовують четвертий спосіб. При цьому способі нижню частину експлуатаційної колони складають з фільтра, цементують свердловину вище покрівлі продуктивного пласта. Спосіб можна застосовувати у тих випадках, що і перші два. Склад і густину промивальної рідини вибирають так само, як і при третьому способі.
При п’ятому способі св-ну укріплюють обсадною колоною до покрівлі прод. пласта і заколонний простір цементують. Після розбурювання пласта св-ну закріплюють потайною колоною (хвостовиком), цементують і проводять вторинне розкриття, як при третьому способі. Цей спосіб має переваги перших трьох. Хоч конструкція св-ни дещо ускладнюється, проте цей спосіб є для багатьох родовищ найраціональнішим.
