Позитронно-эмиссионная томография (пэт)
Позитронно-эмиссионная томография: возможность выявить опухолевый процесс задолго до КТ, МРТ и УЗИ. Гибридные ПЭТ/ КТ позволяют совмещать или накладывать одновременно два вида изображения.
Принцип пэт

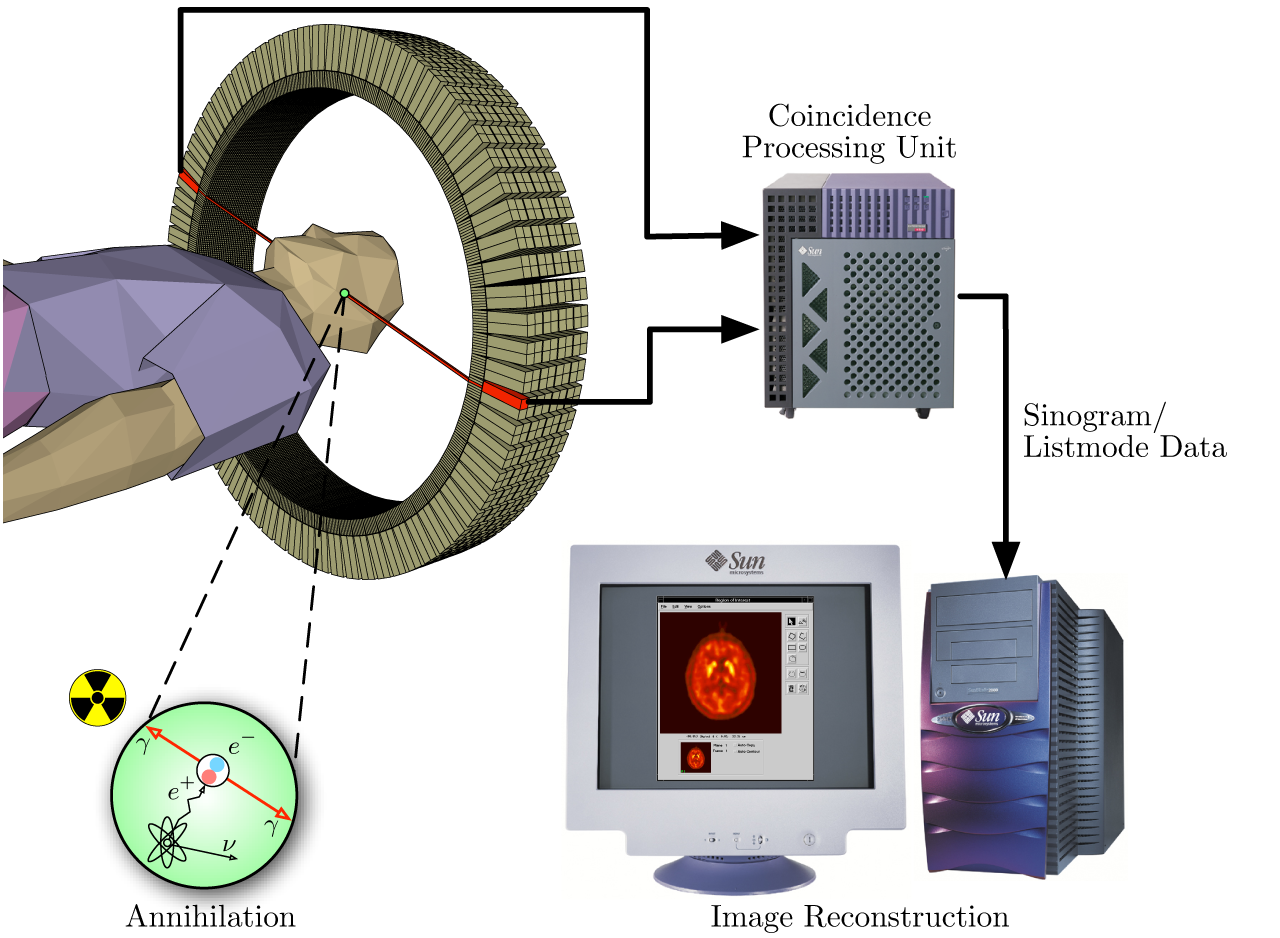

РФП с b+ радионуклидом вводится пациенту внутривенно или путем ингаляции и циркулирует в кровяном русле и достигает определённого органа. Томограф регистрирует распад радионуклида и вычисляет его реализацию и концентрацию. Одновремённая регистрация двух аннигиляционных гамма квантов, разлетающихся по прямой в противоположных направлениях, позволяет измерять координаты точки аннигиляции без коллиматора, Þ эффективность регистрации возрастает приблизительно на два порядка.

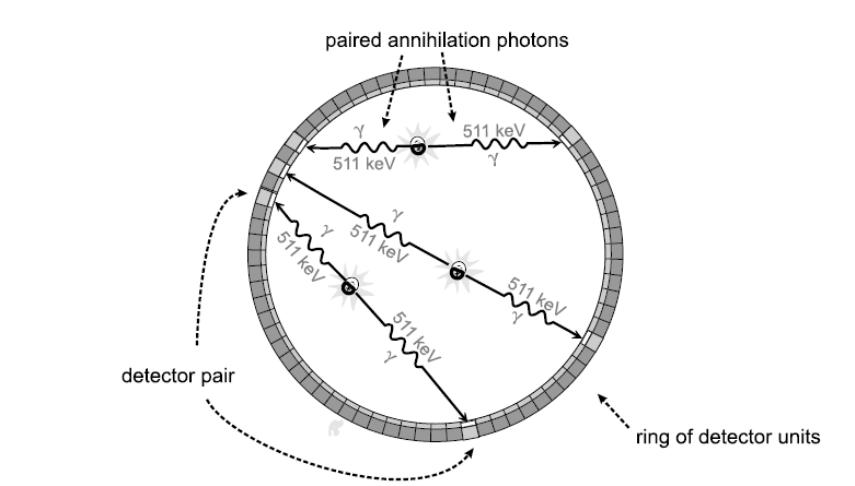

Детекторы кольцеобразно располагаются вокруг исследуемого объекта. Томограф может быть оборудован пятнадцатью (а то и больше) такими кольцами для одновременной томографии нескольких поперечных срезов. Каждый детектор может работать режиме регистрации совпадений со множеством расположенных напротив детекторов. Примеры совпадений.
Программное обеспечение томографа воссоздает пространственно- временное распределение плотности РФП и выдает информацию в виде изображений (одного или нескольких, снятых в последовательные моменты времени). При наличии центров повышенной концентрации (очагов поражения) осуществляется локализация таких центров (находятся все три пространственные координаты очагов), рассчитываются его размеры и форма и (в динамических вариантах) зависимость этих параметров от времени.
В ПЭТ используются соединения, меченые 11С, Т1/2 = 20,4 мин.; 13N, Т1/2 = 10,0 мин.; 15O, Т1/2 = 2,1 мин.; 18F, Т1/2 = 109 мин.; 82Rb, Т1/2 = 1,25 мин. Все они короткоживущие и синтез на их основе меченых веществ представляет собой сложную задачу. Ввиду того, что радионуклид 18F один из наиболее удобных для клинического использования, то на его основе синтезируется самый обширный класс фармпрепаратов для ПЭТ

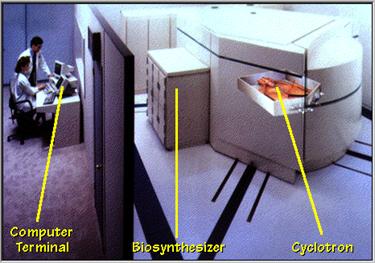

Все позитронные излучатели производят вблизи ПЭТ установки. За несколько минут (в лучшем случае за десятки минут) нужно выделить радионуклид из облучённой мишени, синтезировать РФП и доставить его в клинику, ввести пациенту и произвести сканирование.
Пэт камера Принцип конструкции
Обычный ПЭТ детектор состоит из нескольких колец сцинтилляторов. Кольца могут (или не могут) разделятся перегородками (септой). Современные ПЭТ имеют до 16 плоскостей колец. На кольце располагаются один или нескольких сегментов сцинтилляторов или набор небольших сцинтилляторов, просматриваемых ФЭУ.

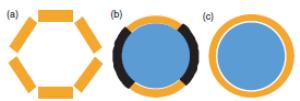

Три геометрии, используемые в ПЭТ системах. (a) Набор больших детекторов, сплошных плоских или изогнутых NaI(Tl), или пластины дискретных кристаллов. (b) Вращающиеся круговые сегменты детекторных блоков. (c) Полный круг дискретных сцинтилляторов, объединенный в небольшие блоки или большие детекторные модули.
The standard block detector design from the side (left) and looking down through the crystals (middle).
