1. Первая стадия проектирования

Техническое задание (ТЗ):

1. Исходные данные для проектирования привода

1.1. Кинематическая схема;

1.2. Условия эксплуатации;

1.3. Срок службы.

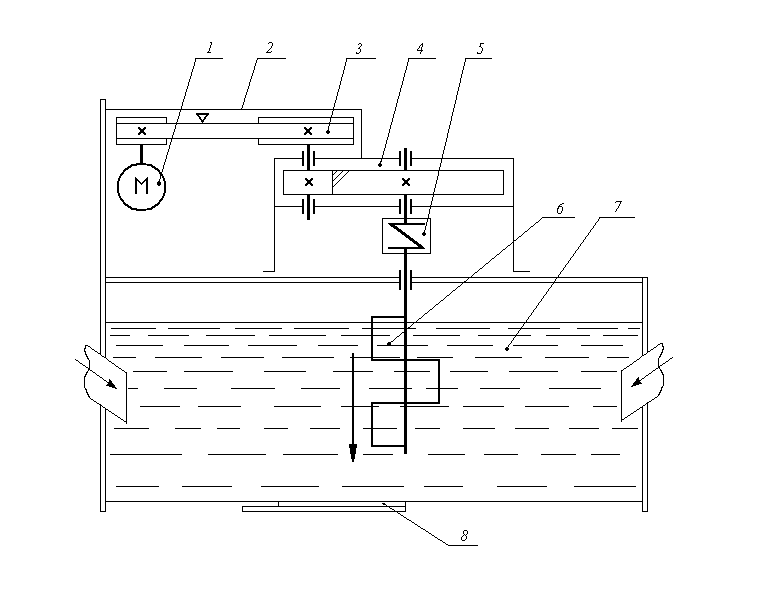

Рис. 1.1 Кинематическая схема:

1 – Двигатель; 2 - Ограждение; 3 – Клиноременная передача; 4 - Цилиндрический редуктор; 5 – Упругая муфта с торообразной оболочкой; 6 – Мешалка; 7 – Смесь; 8 – Задвижка

Исходные данные

Момент сопротивления вращению T, кН∙м	0,38
Частота вращения мешалки n, об/мин	70
Допускаемое отклонение скорости мешалки δ,%	6
Срок службы привода , лет	5

1.1 Устанавливаем привод для мешалки на строительную площадку

Работа в одну смену, нагрузка мало меняющаяся, режим реверсивный, продолжительность смены =8ч. 1.3. Срок службы приводного устройства 1.3.1. Ресурс привода

Принимаем время простоя машинного агрегата 15% ресурса, тогда

ч.

Рабочий ресурс привода принимаем ч.

Эксплуатационные характеристики машинного агрегата.

Таблица 1.1

Место установки	, лет		,ч.	,ч.	Характер нагрузки	Режим работы
Строительная площадка	5	2	8		Мало меняющийся	Реверсивный

2. Вторая стадия проектирования

Эскизный проект 2. Выбор двигателя. Кинематический расчет привода

Определяется мощность двигателя;

Определяется передаточное число привода и его ступеней;

Рассчитываются силовые и кинематические параметры привода.

Требуемая мощность крана

=T =0,38∙7,33=2,78 кВт. 2.1.2.

КПД всего привода

Находим требуемую мощность двигателя:

кВт.

Таблица 2.1

№	Тип двигателя	Номинальная мощность ,кВт	Ч астота вращения, об/мин синхронная при номинальном режиме,
1	4АМ100S2УЗ	4	3000 2880
2	4АМ100L4У3	4	1500 1430
3	4АМ112MB6У3	4	1000 950
4	4АМ132S8У3	4	750 720

Общее передаточное число для каждого варианта

.

Производим разбивку общего передаточного числа, принимая для вариантов передаточное число редуктора постоянным

Таблица 2.2

Передаточное число	Варианты
	1	2	3	4
Общее для привода	41,14	20,43	13,57	10,3
Ременной передачи	10,3	5,1	3,39	2,6
Цилиндрического редуктора	4,0	4,0	4,0	4,0

Анализируя полученные значения передаточных чисел, выбираем третий вариант.

Максимально допустимое отклонение частоты вращения приводного вала рабочей машины

об/мин.

Определяем допускаемую частоту вращения приводного вала колёс

об/мин.

Отсюда фактическое передаточное число привода

Передаточное число ременной передачи

Таким образом, выбираем двигатель 4АМ112МВ6У3 ( ); передаточные числа: ременной передачи , привода , редуктора .

Силовые и кинематические параметры привода

Таблица 2.3

Параметр		Вал	Последовательность соединения элементов привода по кинематической схеме
			ДВ
Мощность Р, кВт		ДВ	РДВ=3,12
		Б
		Т
		РМ
Частота вращения n,об/мин	Угловая скорость , 1/с	ДВ		ном= nНОМ/30= 3,14 950/30=99,4
		Б	n1=nНОМ/ uОП =950/3,2=296,9	1= ном/ uОП =99,4/3,2=31
		Т	n2=n1/uЗП=296,9/4=74,2	2= 1/ uЗП=31/4=7,75
		РМ	nРМ=n2=74,2	РМ= 2=7,75
Вращающийся момент Т, кН м		ДВ	ТДВ= РДВ/ ном=3,12 /99,4=0,03
		Б
		Т
		РМ
