Лабораторная работа № 8 Машины и оборудование для приготовления бетонных и растворимых смесей.

Цель работы: изучить устройство машин для приготовле­ния бетонных и растворных смесей, области их применения и состав рабочего процесса.

Для приготовления бетонных смесей и подобранных составов используют дозаторы и смесители.

Дозаторы предназначены для отмеривания компонентов смесей перед по­дачей их в бетоносмеситель, а бетоносмесители — для их ка­чественного перемешивания.

По характеру работы различают дозаторы цикличного и непрерывного действия. Дозаторы цикличного действия отмеряют дозу материала, поступающего в весовой бункер; после разгрузки бункера цикл повторяется. Дозаторы непре­рывного действия выдают материал равномерным потоком в течение всего времени их работы с заданной производи­тельностью.

По принципу действия дозаторы подразделяются на объем­ные, объемно-весовые и весовые. Объемные дозаторы цемента и заполнителей просты по конструкции, но они не обеспечивают необходимую точность дозирования, на которую в этом случае влияют физико-меха­нические свойства материалов (влажность, крупность, объем­ная масса), а также порядок заполнения мерной емкости (ин­тенсивность и высота истечения, степень уплотнения). Объем­ные дозаторы жидкости равноценны по точности дозирования весовым дозатором, поэтому их широко применяют при при­готовлении бетонной смеси и растворов.

Объемно-весовые дозаторы предназначены для дозирова­ния компонентов бетонной смеси из легких заполнителей, на­пример, керамзита. Поскольку массовая доза керамзита не является постоянной величиной из-за колебаний в определенных пределах, суммарная заданная масса керамзита и песка обеспечивается добавлением в бункер дозатора необходимого количества песка по массе.

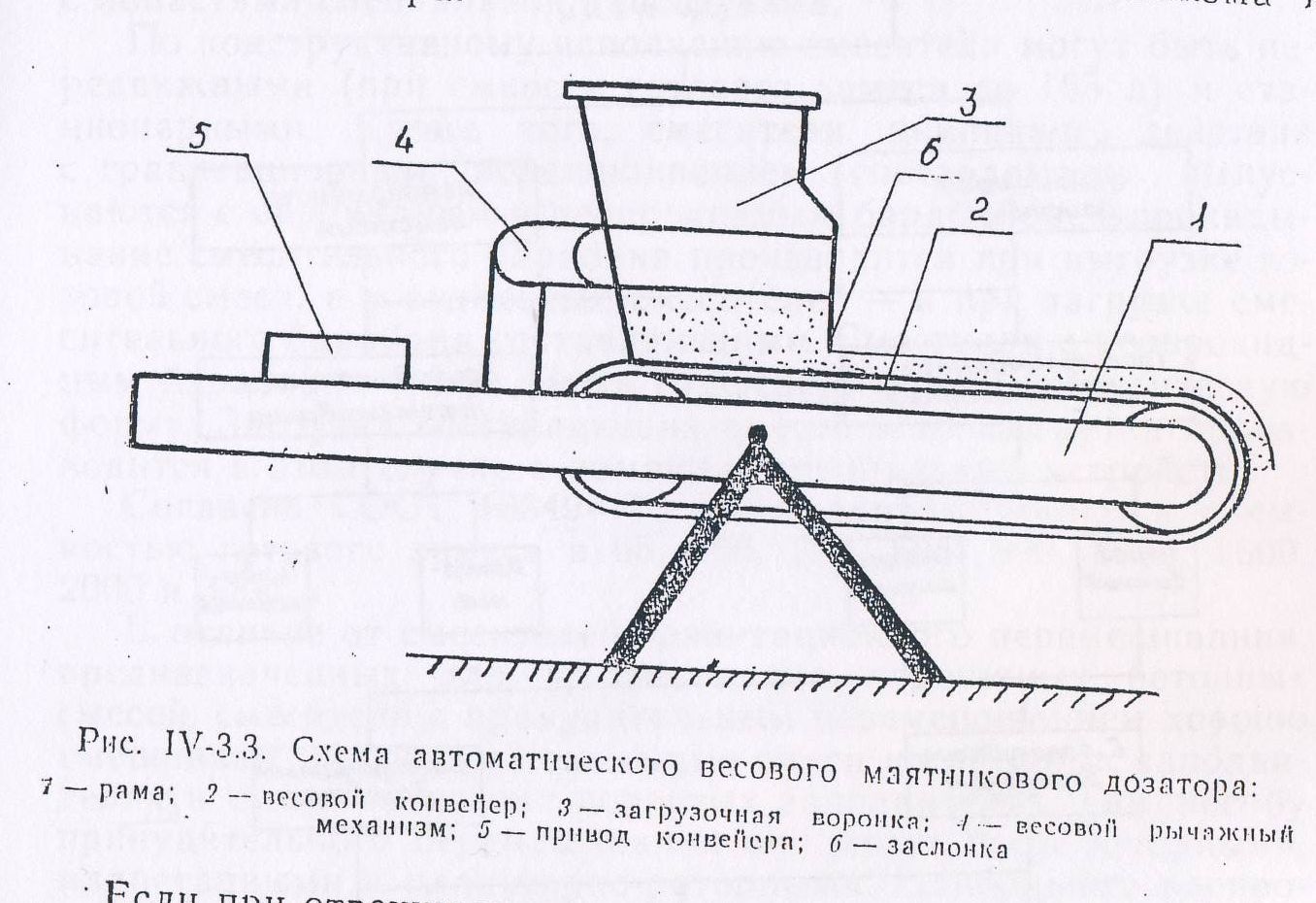

Весовые дозаторы сыпучих составляющих бетонной смеси дают высокую точность дозирования и поэтому рекомендуют­ся к применению при приготовлении бетонных и растворных смесей.

По способу управления дозаторы бывают с ручным, дистанционным и автоматическим управлением.

Дозаторы автоматического действия разделяются на до­заторы прямого и непрямого действия. В первых дозаторах устройства для взвешивания и изменения подачи дозируемого материала смонтированы в одном агрегате, а во вторых — в двух самостоятельных агрегатах, один из которых предна­значен для взвешивания, другой — для изменения подачи до­зируемых материалов.

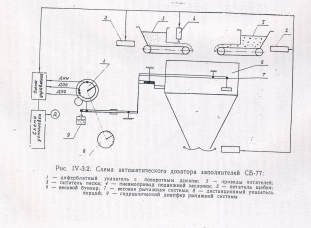

Автоматические весовые дозаторы (АВД) могут исполь­зоваться для дозирования заполнителей (АВДИ), цемента (АВДЦ), жидкостей (АВДЖ).

Смесители

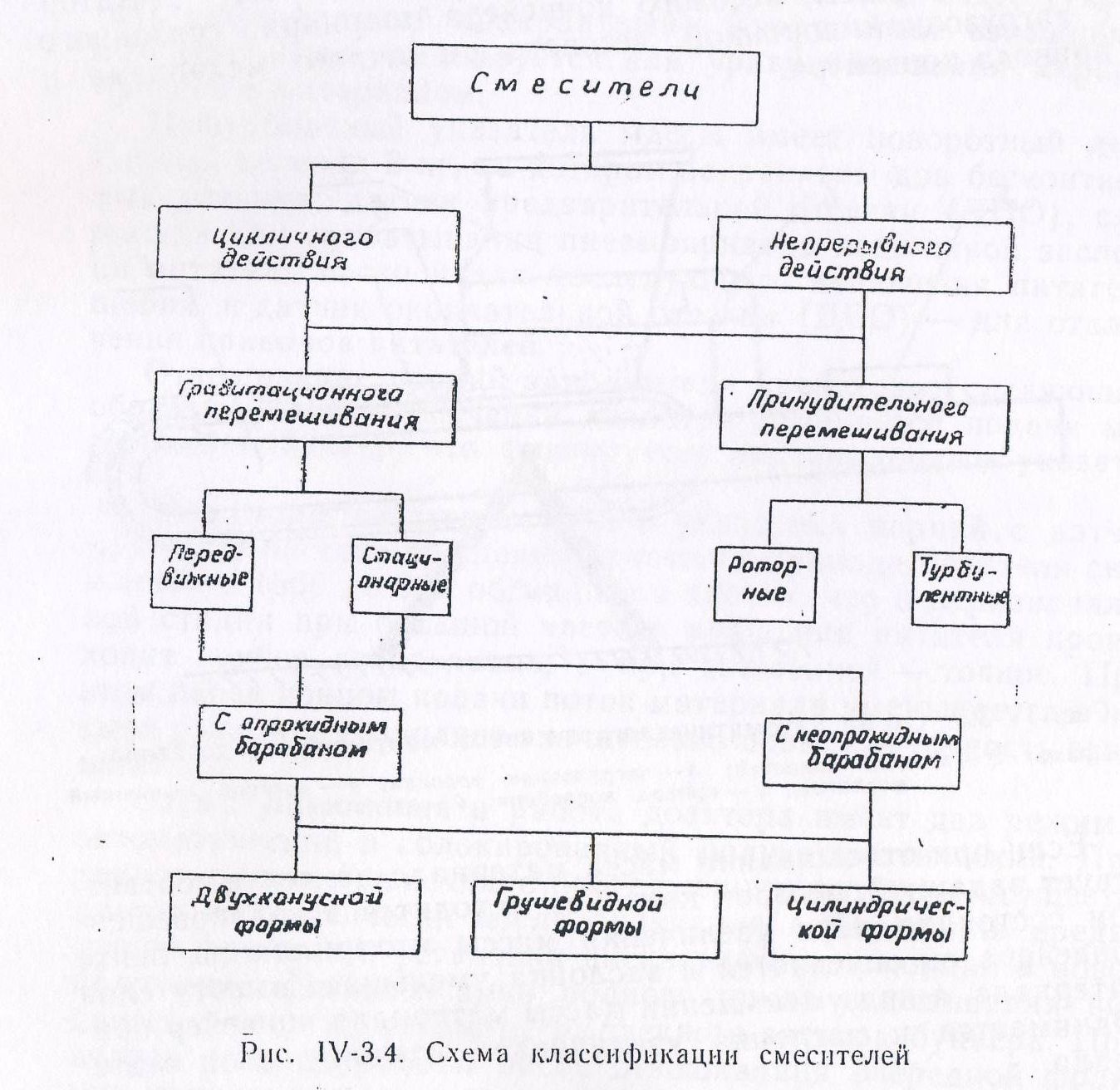

Бетоносмесители и растворосмесители классифицируют по режиму работы, принципу смешивания и конструктивному исполнению.

По первому признаку смесители разделяются на машины цикличного и непрерывного действия. В смесители циклич­ного действия перемешиваемый материал загружают пор­циями (замесами). Каждый последующий замес может быть загружен в барабан (чашу) смесителя лишь после выгрузки из него предыдущего готового замеса. В смесителях непре­рывного действия загрузка материалов и выгрузка готовой смеси происходит непрерывно.

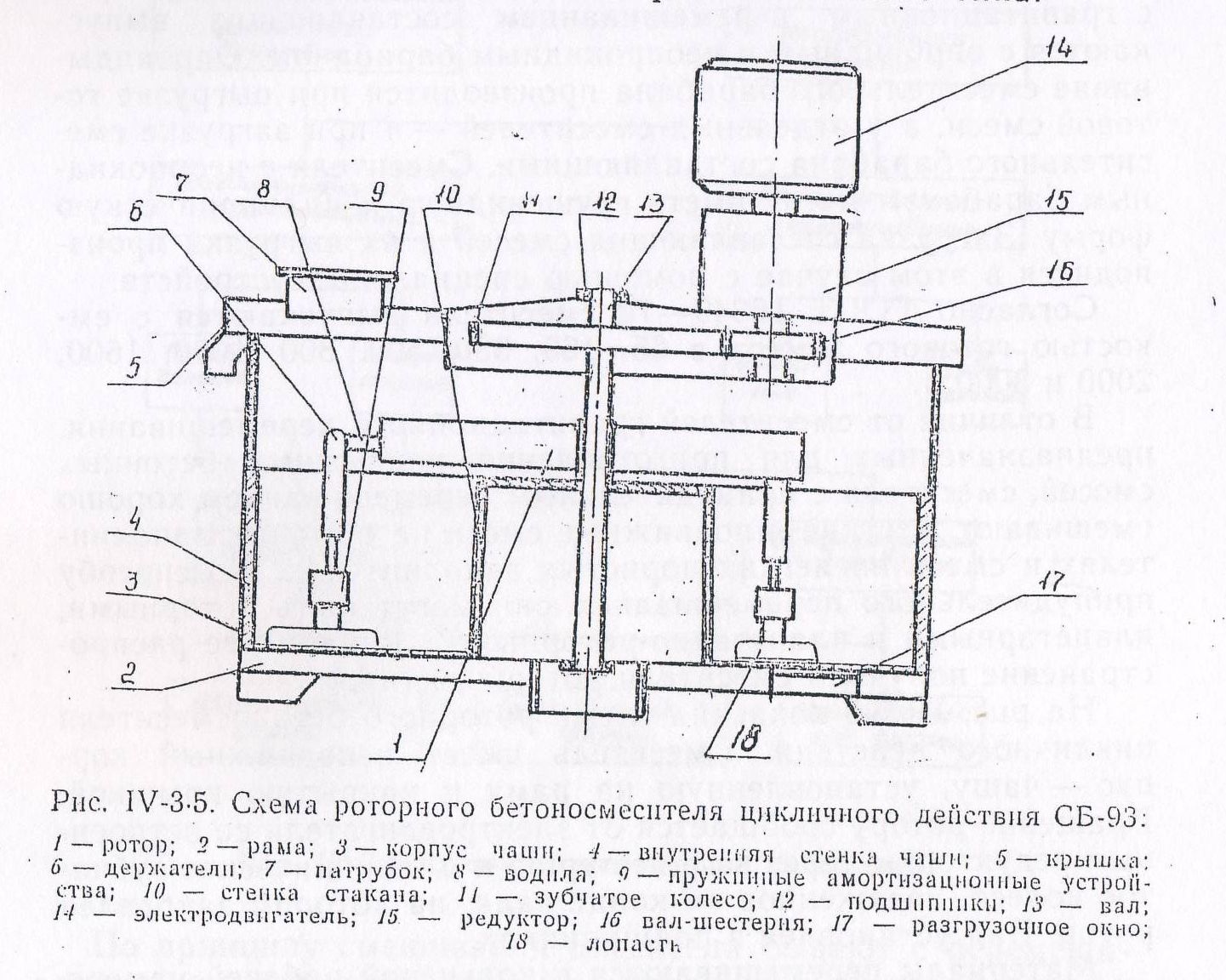

По принципу смешивания смесители бывают с перемеши­ванием при свободном падении материалов (гравитационные) и с принудительным перемешиванием составляющих смеси. Гравитационные смесители цикличного и непрерывного дей­ствия имеют на стенках лопасти, которые при вращении ба­рабана подхватывают перемешиваемые материалы и поднимают их вверх, откуда под действием силы тяжести состав­ляющие смеси падают и смешиваются между собой.

Формула поизводительности смесителей циклического действия

П_ч=

Где

Т- время затрачиваемое на загрузку смешивание и выгрузку.

Формула поизводительности смесителей непрерывного действия

П_ч=

Где

Q-емкость смесительного барабана

f- Площадь сечения потока смеси.

U скорость движения смеси.
