Лабораторная работа № 6 Строительные краны
Цель работы: изучить классификацию, назначение, общее устройство и область применения основных видов строительных кранов.

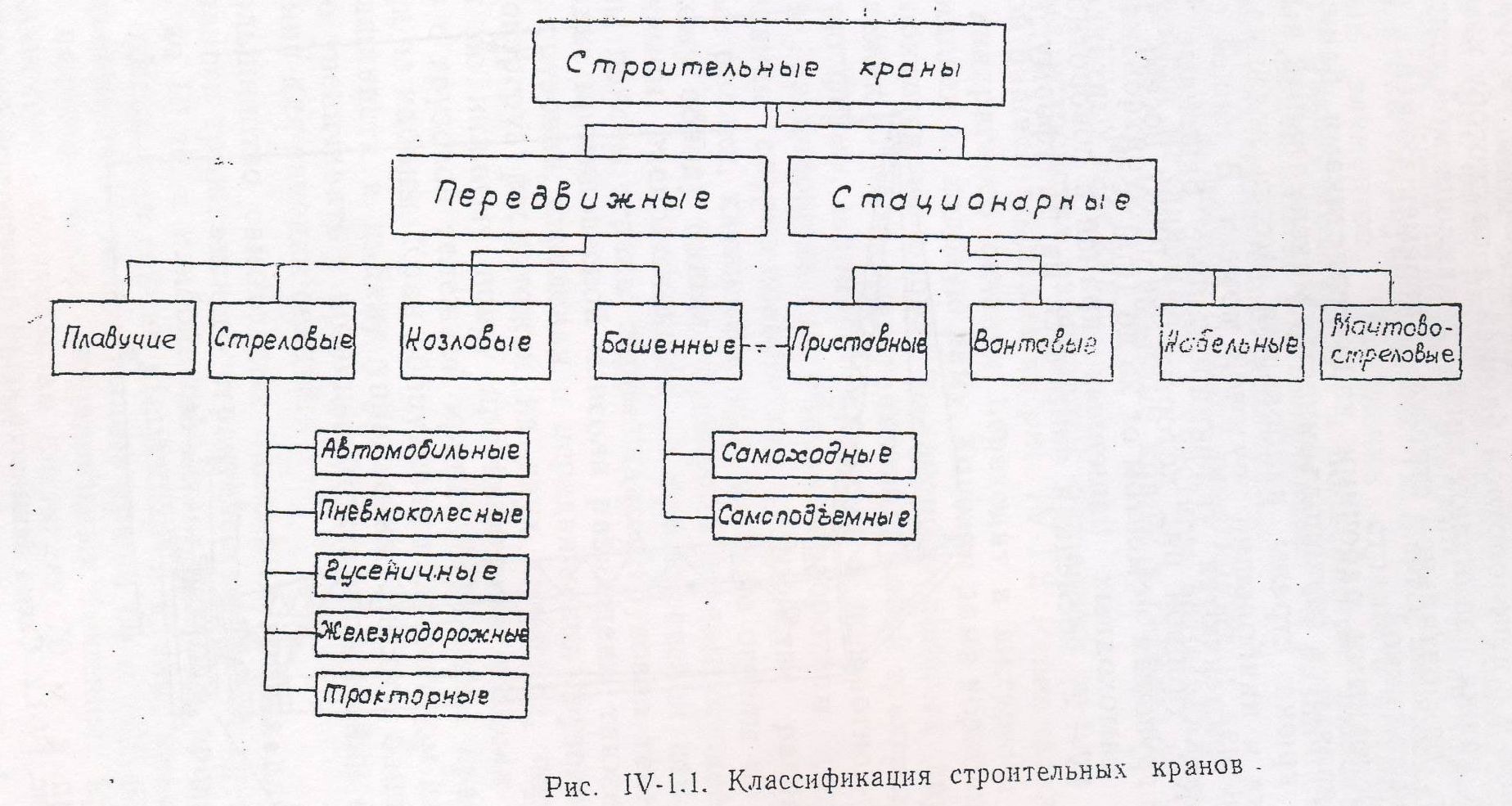

Строительные, краны применяются в промышленном, гражданском, и транспортном строительстве для подачи материалов и полуфабрикатов с приобъектовых складов на строящийся объект, при монтаже строительных конструкций, а также для выполнения других грузовых операций. Классификация строительных кранов приведена.
Башенные краны
По общему конструктивному исполнению башенные краны разделяются на три основные группы: самоходные, перемещающиеся по наземным рельсовым путям. Приставные, башня которых крепится к возводимому сооружению; самоподъемные, опирающиеся на каркас возводимого здания или сооружения. Для строительства зданий высотой до 16 этажей применяют в основном самоходные башенные краны. По конструкции башен краны делятся на краны с поворотной и с неповоротной башней. По способу изменения вылета крюка различают краны с наклоняемой стрелой и краны с горизонтальной стрелой и перемещающейся по ней грузовой тележкой.
Основными рабочими характеристиками башенных кранов являются:
грузоподъемность
максимальный вылет грузового крюка стрелы
наибольшая высота подъема грузового крюка
наибольший грузовой момент.

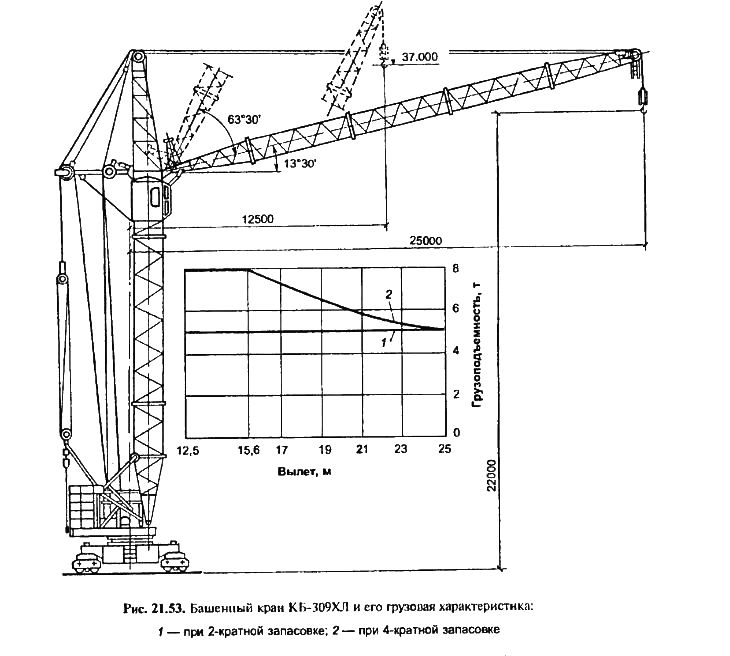

В нашей стране широко применяются унифицированные башенные краны серии КБ, типовой ряд которых содержит восемь типоразмеров с грузовым моментом от 25 до 1000 тс • м.

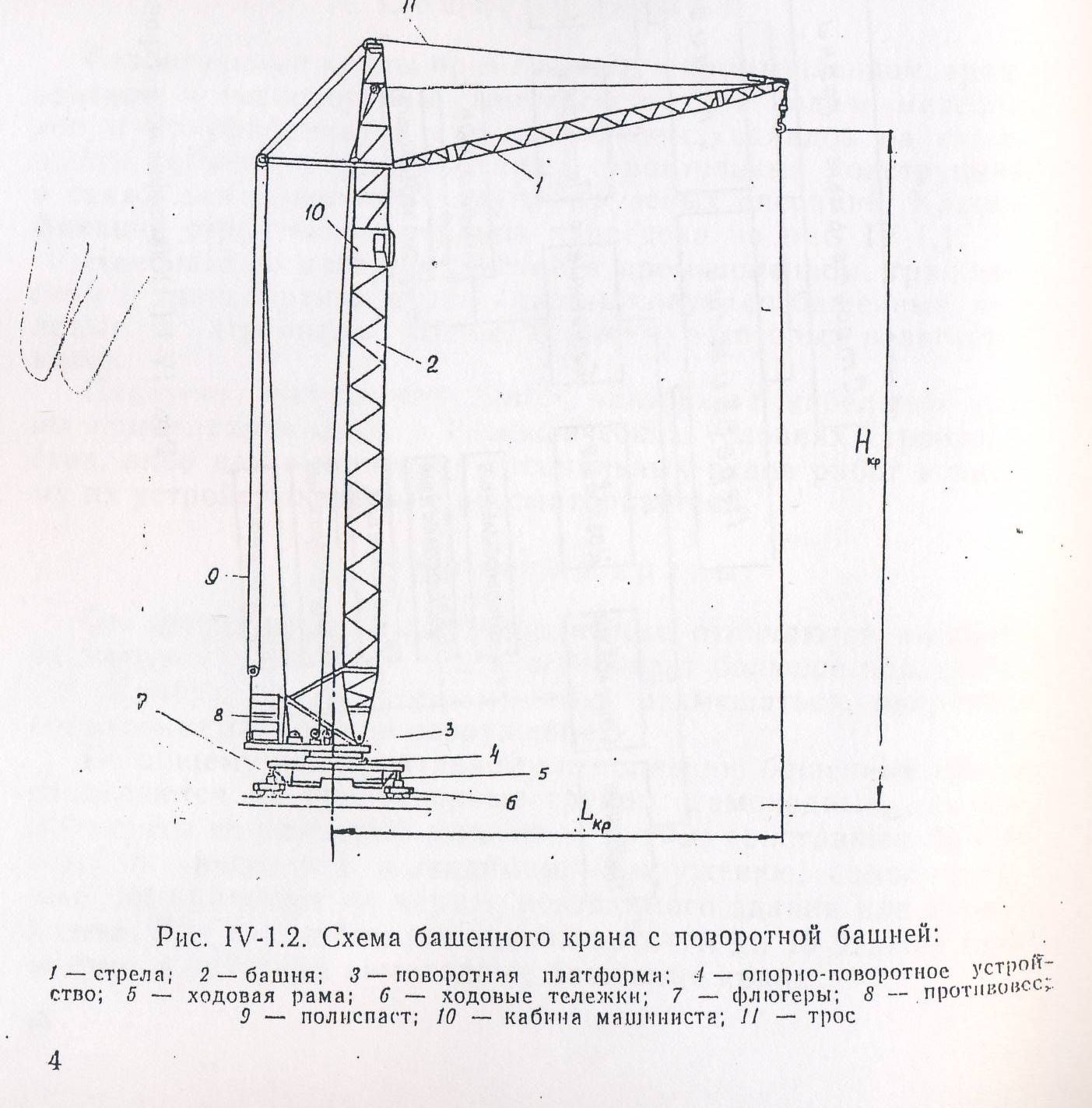

В основном краны с поворотной башней применяются не для высотных строений.

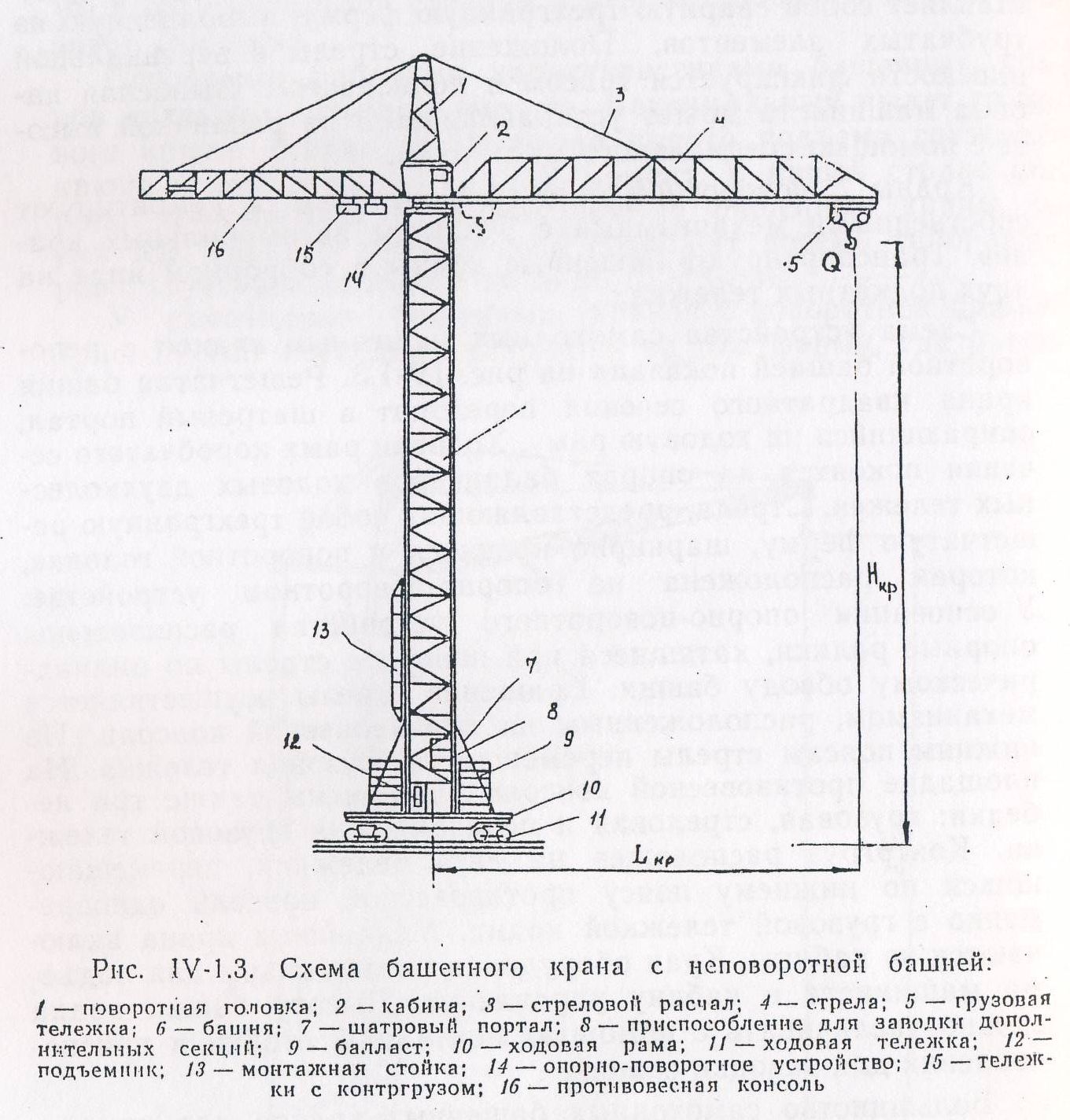

В основном краны с неповоротной башней применяются для высотных строений.
Формула производительности:
Пч=
Где
М-масса груза
Н-высота подъема
Тцикл.-время цикла
Кпд-коэффициент полезного дейсвия
Стреловые краны

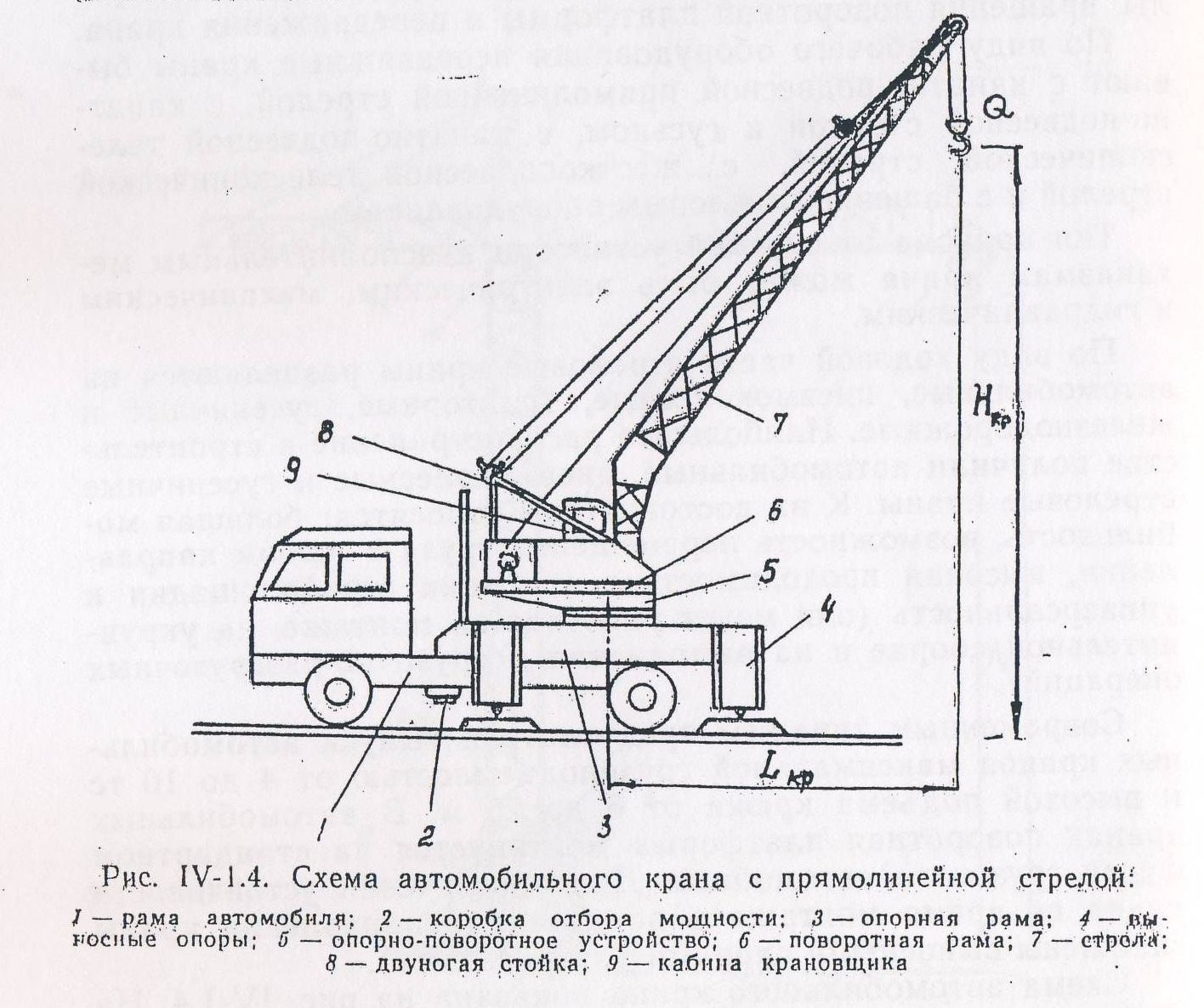

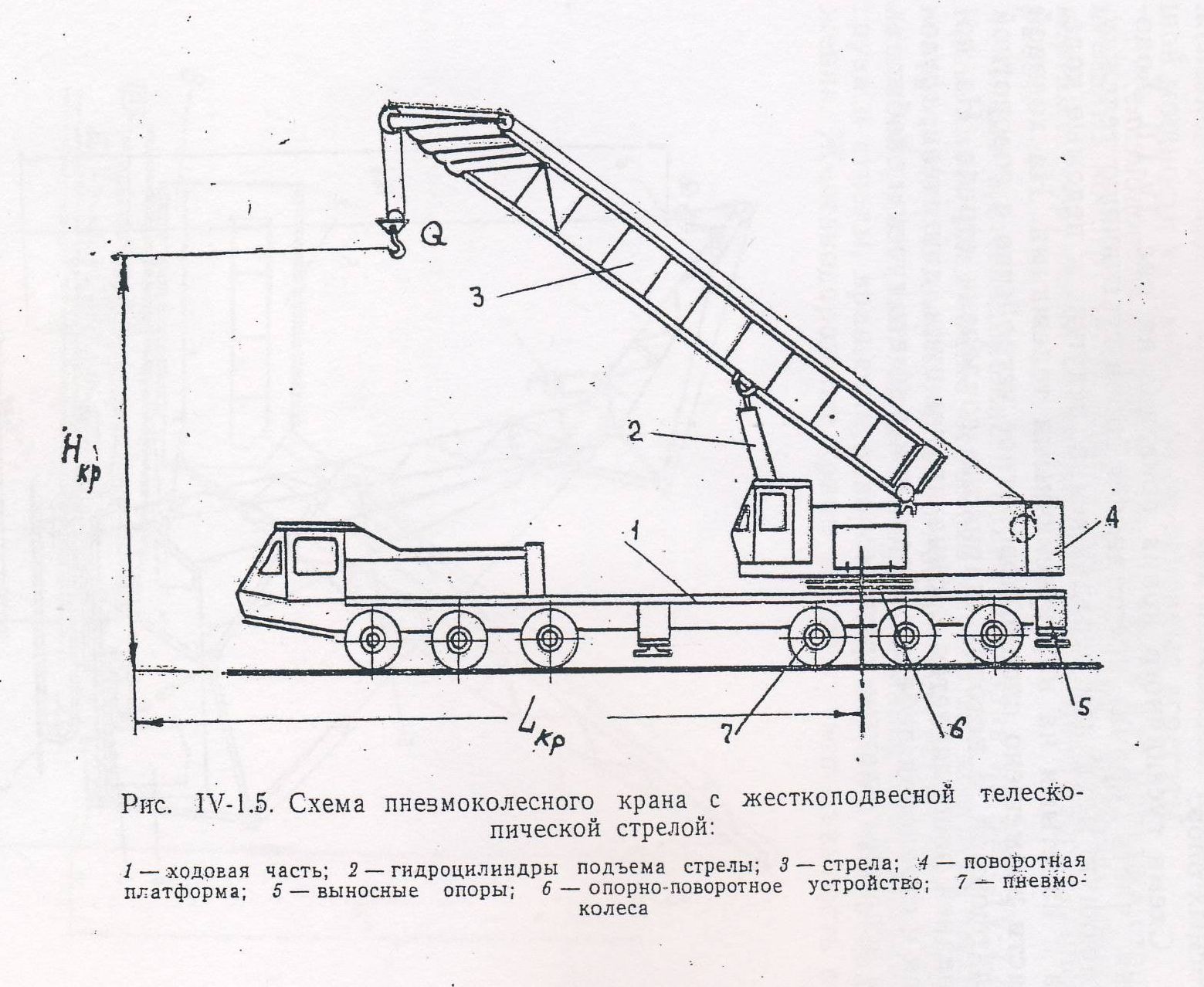

Тип привода от силовой установки к исполнительным механизмам крана может быть, электрическим, механическим и гидравлическим. По виду ходовой части стреловые краны разделяются на автомобильные, пневмоколесные, тракторные, гусеничные и железнодорожные. Наибольшее распространеннее в строительстве получили автомобильные, пневмоколесные и гусеничные стреловые краны. К их достоинствам относятся: большая мобильность, возможность перемещения груза в любом направлении, высокая проходимость в условиях стройплощадки и универсальность (они могут работать на монтаже, на укрупнительной сборке и на выполнении погрузочно-разгрузочных операций).
Пч=
Где
М-масса груза
Н-высота подъема
Тцикл.-время цикла
Кпд-коэффициент полезного действия

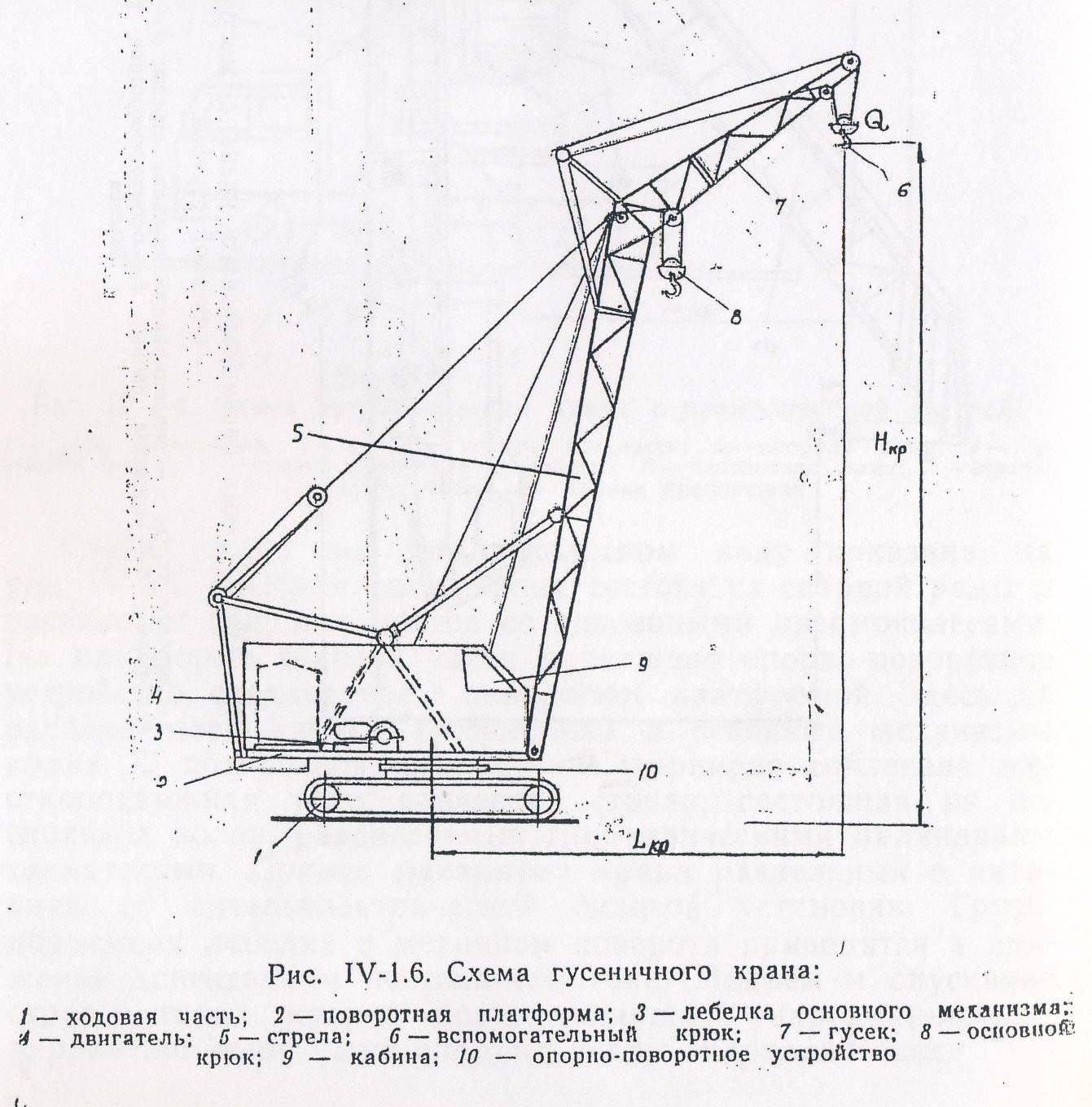

Гусеничные стреловые краны
Обладают высокой проходимостью. Однако транспортировка их с объекта на объект связана, с определенными трудностями; краны грузоподъемностью до 25 тс перевозятся целиком на трейлерах или на железнодорожных платформах. При перевозках кранов большой мощности их разбирают на основные агрегаты.
Формула производительности.
Пч=
Где
М-масса груза
Н-высота подъема
Тцикл.-время цикла
Кпд-коэффициент полезного действия
Железнодорожные краны
Железнодорожные краны используются для монтажа строительных конструкций транспортных сданий, линейных транспортных сооружений, также для погрузочно-разгрузочных работ. Краны грузоподъемностью до 10 тс выпускаются двухосными, грузоподъемностью 16—25 тс — четырехосными, грузоподъемностью 50 тс и более — шестиосными. Максимальная грузоподъемность железнодорожного крана достигается только при установке его на выносные опоры.
Формула производительности:
Пч=
Где
М-масса груза
Н-высота подъема
Тцикл.-время цикла
Кпд-коэффициент полезного действия

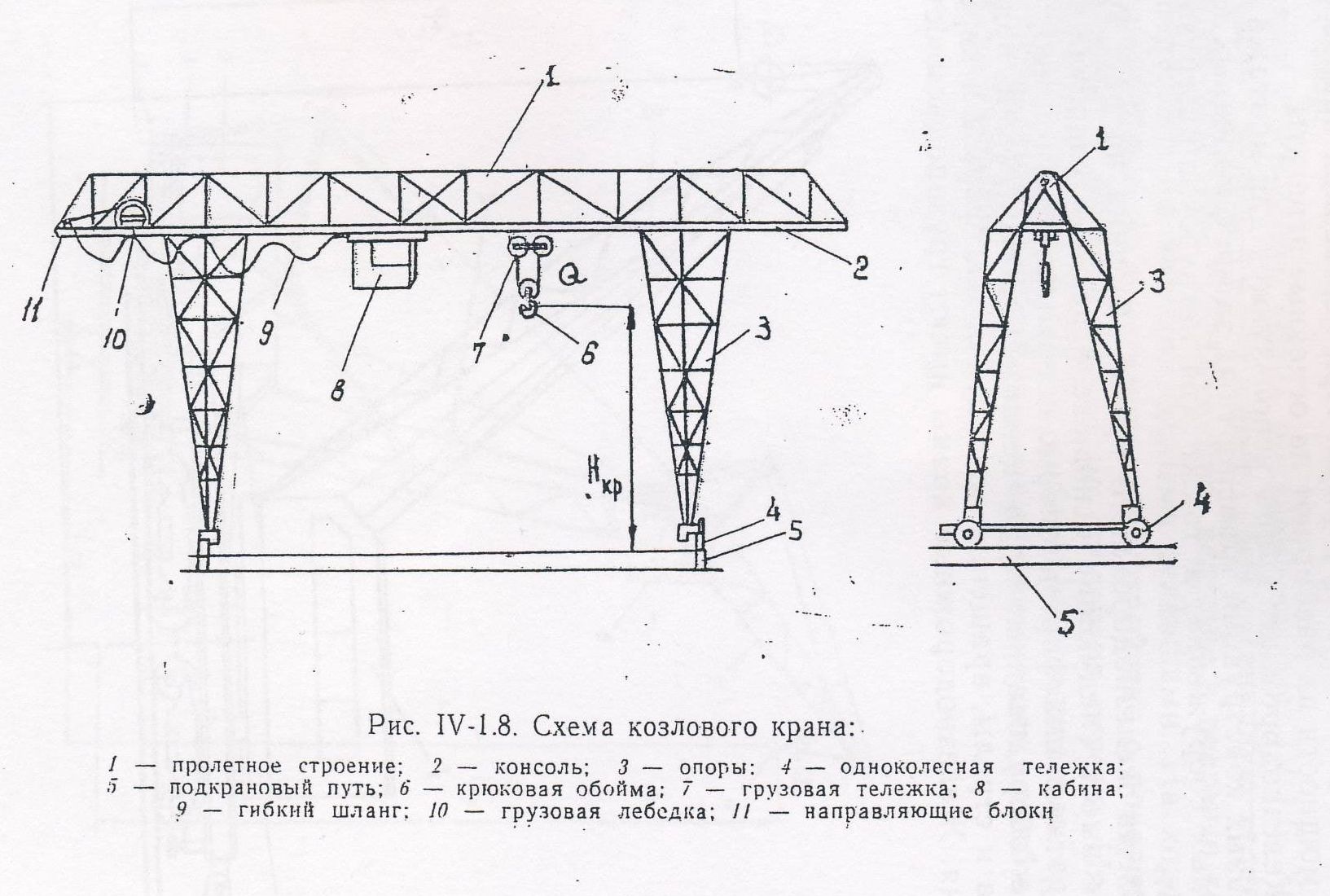

Козловые краны
Козловые краны используются в строительстве на заводах сборного железобетона, на складах предприятий строительной индустрии, а также на монтаже строительных конструкций при возведении линейно-протяженных; сооружений, промышленных и гражданских зданий.
Козловые краны имеют пролеты от 10 до 50 м. Максимальная грузоподъемность кранов, используемых для монтажа строительных конструкций доходит до 50 тс.
Формула производительности:
Пч=
Где
М-масса груза
Н-высота подъема
Тцикл.-время цикла
Кпд-коэффициент полезного действия
