Задача № 4

Визначити радіус небезпечної зони для будівлі при рихленні мерзлих грунтів:

Умови задачі:

g = 5 кг;

Ступінь інтенсивності руйнувань – 1;

Рiшення задачi:

Розробка мерзлих rрунтiв також пов'язана з появою небезпечних зон. Руйнування мерзлих грунтiв здiйснюється наступними способами: буровибуховим, ударними пристосуваннями (клин-баба, шар-баба, дизель-молот), якi пiдвiшуються до стрiли екскаватора та iншими.

При розпyшеннi грунту буровибуховим способом безпечнi вiдстанi визначаються по табл. 1:

Таблиця 1. Границі небезпечних зон при рихленні грунту буровибуховим способом:

Види робіт	Мінімальний радіус небезпечної зони, м
Вибухові роботи способами:
зовнішніх зарядів (10 кг)	300
шпурових	200
рукавів	200
рукавів на косогорах в напрямку вниз по схилу	300
свердловинних	200 по проекту
Подрібнення габаритних кусків	400

Небезпечні зони в даному випадку тимчасові, тому виставляються охоронні пости із розрахунку 1 чол. на кожні 25м зони, що охороняється. В "Единых правилах опасности при взрывных работах" визначено мінімальний радіус находження людей вiд мiсця вибуху -200 м.

Для будiвель небезпечна зона може бути визначена по формулi:

Rб = Кв√ g,

де Rб – відстань, на якiй вибухова хвиля втрачає здатнiсть наносити ураження заданої iнтенсивностi;

Кв – коефiцiєнт пропорцiйностi, який приймається по табл.2.

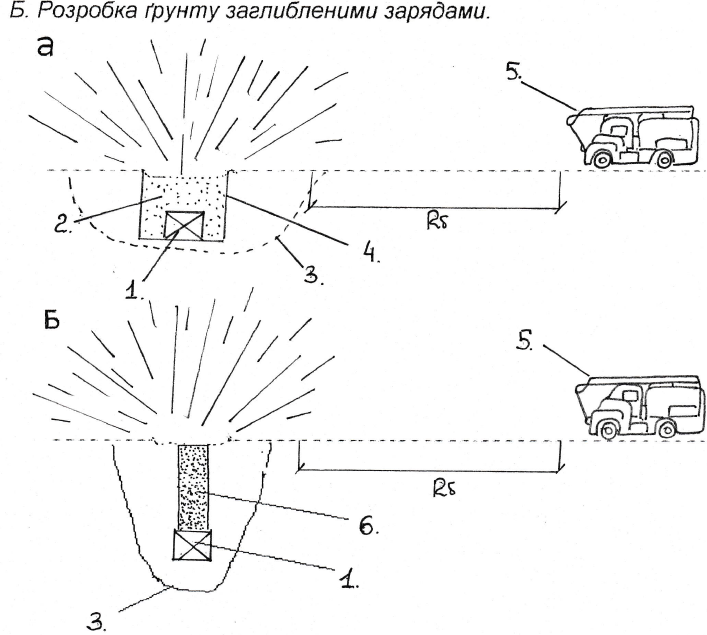

На рис.6 наведенi можливi способи розробки грунтiв за допомогою вибухiвки та визначення габаритiв небезпечних зон.

Рис. 6 Розробка мерзлих грунтів з використанням вибухівки: а)накладними зарядами; б)заглибленими зарядами; в)буровибуховим способом;

1.- заряд вибухівки;

2.- забивка (волога тирса,пісок);

3.- область розробки грунту;

4.- шурф;

5.- будівельна техніка;

6.- свердловина для закладання вибухівки;

Rб - безпечна відстань;

Таблиця 2. Значення коефіцієнта пропорційності (Кв) в залежності від ступеня інтенсивності руйнувань та умов вибуху:

Ступінь інтенсивності руйнувань	Умови вибуху	Кв
1	Заряд на поверхні землі, ушкодження відсутні	50…150
2	Випадкове ушкодження скління	20…30
3	Повне руйнування скління, часткове ушкодження рам, дверей, порушення штукатурки	6…8
4	Руйнування внутрішніх перегородок, рам, дверей, а також сараїв	3…4
5	Пролом крупних цегляних стін, ушкодження залізниць і мостів	1,5

Розміри небезпечних зон при розпушенні грунтів накладними зарядами встановлюються від кількості вибухової речовини, що підривається одночасно (див. табл. 3).

Таблиця 3. Розміри небезпечних зон при розпушенні грунтів накладними зарядами:

Маса вибухової речовини, що підривається одночасно,кг	1	2	5	10	20	50	100
Радіус зони можливого руйнування повітряною хвилею	30	45	70	100	145	215	300

Отже, для будівель небезпечна зона може бути визначена згідно формули: Rб = Кв√ g

Кв = 50 → Rб = 50√ 5 = 111,8м.

Висновок: За допомогою розрахунків я визначила радіус небезпечної зони для будівлі при рихленні мерзлих грунтів Rб =111,8м. Для маси 5кг, радіус зони можливого руйнування повітряною хвилею має бути не менше 70м. ( За НПАОП 0.00 – 1.17 – 92.)
