1 Основні види слюсарних робіт

Слюсарне оброблення — оброблення, яке виконують ручним інструментом чи машиною ручної дії^.

Слюсарні роботи відрізняються різноманітністю операцій. Коло цих операцій обумовлюється характером виробництва. При індивідуальному виробництві до слюсарних робіт, що виконуються на робочому місці відносяться: розмічання, рубання, різання металу, обпилювання,шабрування, притирання, свердління, нарізування різі та ін. При серійному виробництві перелік слюсарних операцій виконуваних на одному робочому місці, звужується внаслідок розподілу праці між робітниками.

Основним обладнанням для виконання слюсарних робіт є слюсарний верстак (рис. 1.1).

Рис.1.1. Слюсарні верстаки.

а - одномісний (1 - полички; 2 - сидіння; 3 - каркас; 4 - стільниця; 5 - лещата; 6 - захисний екран; 7 - планшет для креслень: 8 - світильник; 9 - поличка для інструменту: 10 - планшет для робочого інструменту; 11 – ящики); б - багатомісний.

Розмічання заготовок створює умови для зняття із заготовок припуску металу до заданих меж, одержання деталі певної форми, потрібних розмірів і для максимальної економи матеріалів.

Застосовують розмічання переважно в індивідуальному і дрібносерійному виробництві. У велико серійному і масовому виробництві немає в цьому потреби завдяки застосуванню спеціальних пристроїв — кондукторів, упорів, обмежувачів, шаблонів тощо

.

1.1 Розмічання

Розмічанням називається операція нанесення розмічальних рисок або ліній на заготовках (виливках, поковках і т. п.), що визначають контури майбутньої деталі та припуски на оброблення або місця, що підлягають обробленню. Розмічальні мітки наносять кернером, рисувалкою, циркулем, рейсмусом чи штангенциркулем. Розмічальне робоче місце обладнується розмічальними плитами, підкладками, поворотними пристроями та ін. Розмітка буває площинною і об'ємною. Площинній розмітці підлягає листовий матеріал, об'ємній — виливки, поковки та інші заготовки. Розмітка широко застосовується в індивідуальному і дрібносерійному виробництві. Похибка, що отримується при звичайних методах розмічання становить приблизно 0,5 мм.

При розмічанні застосовують різноманітний контрольно- вимірювальний і розмічальний інструмент.

До спеціального розмічаль­ного інструменту належать: рисувалки, кернери, розмічальні циркулі, рейсмуси. Крім цих інструментів, використовують молотки, розмічальні плити та різні допоміжні пристрої: підкладки, домкрати тощо.

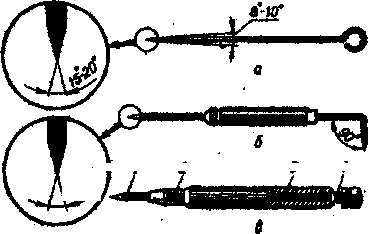

Рис. 2.1 Рисувалки для нанесення рисок

а - кругла; б - з відігнутим кінцем; в - з вставними голками (1 – голкаг: 2 - корпус: З – запасні.

Кернери (рис. 2.2) застосо­вують для нанесення заглибин в процесі обробки деталей. Кернери виготовляють з інструментальної вуглецевої сталі. Робочу (вістря) і ударну частини віддають термообробці.

Кернери поділяють на звичайні, спеціальні, механічні (пружинні) та електричні.

Рис. 2.2. Кернери:

а – звичайний; б - кернер-циркуль; в -кернер-дзвін .

а. б. в.

Розмічальні (слюсарні) циркулі (рис. 2.3) за­стосовують для розмічання кіл і дуг, поділу кіл і відрізків на частини і виконання інших геометричних побудов при розмічанні заготовки, їх використовують також для перенесення розмірів з вимірювальної лінійки на заготовку. За будовою вони подібні до креслярських циркулів-вимірників.

Рис. 2.3. Розмічальні (слюсарні) циркулі а - простий; б - пружи­нний; в - із вставними голками

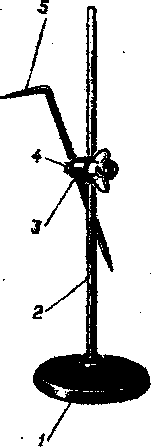

Рейсмус (рис, 2.4) - це рисувалка 5, закріплена на стояку 2 за допомогою хомутика 3 і гвинта 4. Хомутик пересувається на стояку і закріплюється в будь-якому положенні.

Рис. 2.4. Рейсмус: 1 - підставка; 2 - стояк; 3 - хомутик, 4 - гвинт; 5 - рисувалка
