- •Исследование спектральных характеристик колебаний
- •Исследование спектрального состава периодической последовательности прямоугольных импульсов.
- •1 Нода
- •2 Нода
- •1 Нода
- •2 Нода
- •2 Нода
- •1 Нода
- •2 Нода
- •1 Нода
- •50 Гц 2 Нода 1 Нода 2 Нода 1 Нода 10 Гц
- •Исследование спектрального состава периодической последовательности прямоугольных импульсов при прохождении через дифференцирующую rc цепь
- •2 Нода
- •1 Нода
- •1 Нода
- •2 Нода
- •2 Нода
- •1 Нода
- •1 Нода
- •2 Нода
- •1 Нода 2 Нода 1 Нода 2 Нода 10 Гц 50 Гц
- •Исследование спектрального состава периодической последовательности прямоугольных импульсов при прохождении через интегрирующую rc цепь.
- •1 Нода
- •2 Нода
- •Треугольная форма
- •1 Нода 2 Нода Прямоугольная форма 1 Нода 2 Нода Треугольная форма
10
Гц
2 Нода
1 Нода
50
Гц
1 Нода
2 Нода

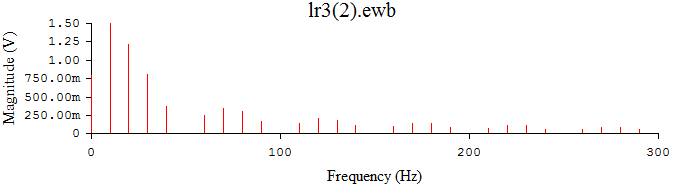

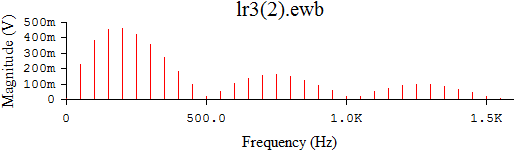

Рис. 2.3 Спектр сигнала при скважности равной 10 и частоте генератора 10 и 50 Гц.
Установим следующие параметры генератора:
Частота – 10 Гц
Коэффициент заполнения (D) – 20%
Напряжение – 2 В
На рисунке 2.4 отображена форма входного и выходного сигналов с экрана осциллографа.
Входной
сигнал
Период
импульсной последовательности
Период
импульсной последовательности
(T)
Выходной
сигнал
Длительность
импульса
T

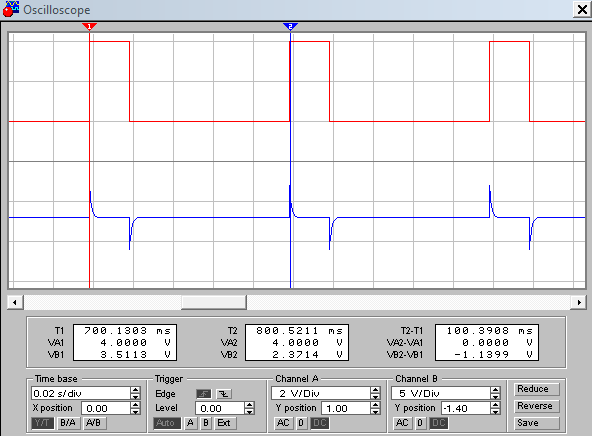

Рис. 2.4. Осциллограммы сигналов дифференцирующей RC цепи при D=20%
Период импульсной последовательности входного сигнала равен периоду импульсной последовательности выходного сигнала.
Длительности импульсной последовательности входного и выходного сигналов равны.
Скважность сигнала равна:
Для проведения спектрального анализа при частоте генератора 10 и 50 Гц (Фурье - анализа) используем опцию “Analysis".
Спектр исследуемого сигнала при q=5 представлен на рисунке 2.5.
10
Гц
2 Нода
1 Нода
50
Гц
1 Нода
2 Нода

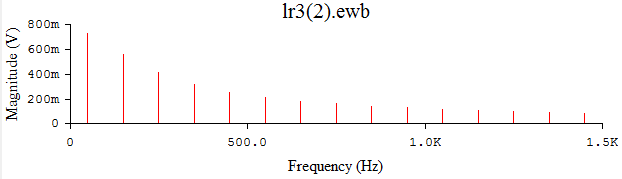

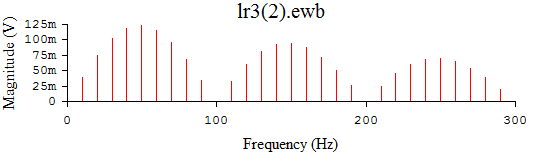

Рис. 2.5 Спектр сигнала при скважности равной 5 и частоте генератора 10 и 50 Гц.
Установим следующие параметры генератора:
Частота – 10 Гц
Коэффициент заполнения (D) – 50%
Напряжение – 2 В
На рисунке 2.6 отображена форма входного и выходного сигналов с экрана осциллографа.
Длительность
импульса
T
Выходной
сигнал
Входной
сигнал
Период
импульсной последовательности
Период
импульсной последовательности
(T)
Рис. 2.6. Осциллограммы сигналов дифференцирующей RC цепи при D=50%
Период импульсной последовательности входного сигнала равен периоду импульсной последовательности выходного сигнала.
Длительности импульсной последовательности входного и выходного сигналов равны.
Скважность сигнала равна:
Для проведения спектрального анализа при частоте генератора 10 и 50 Гц (Фурье - анализа) используем опцию “Analysis".
Спектр исследуемого сигнала при q=2 представлен на рисунке 2.7.
1 Нода 2 Нода 1 Нода 2 Нода 10 Гц 50 Гц
Рис. 2.7 Спектр сигнала при скважности равной 5 и частоте генератора 10 и 50 Гц.
Результаты измерений занесём в таблицу 2.1.
Частота импульсов F, Гц |
Период T, с |
Длительность импульса , с |
Уровень пост. состав. U0 ВХ, В (1 нода) |
Количество спектральных составляющих между нулями |
Гармоники отсутствующие в спектре |
Ширина спектра , Гц |
Уровень пост. состав. U0 ВХ, В (2 нода) |
10 |
0,1 |
0,01 |
0,4 |
9 |
3 |
137 |
0 |
10 |
0,1 |
0,02 |
0,75 |
4 |
6 |
68,5 |
0 |
10 |
0,1 |
0,05 |
2 |
1 |
15 |
27,4 |
0 |
50 |
0,2 |
0,02 |
0,4 |
9 |
3 |
68,5 |
0 |
50 |
0,2 |
0,04 |
0,75 |
4 |
6 |
34,25 |
0 |
50 |
0,2 |
0,1 |
2 |
1 |
|
13,7 |
0 |
