Особенности чертежей литых деталей

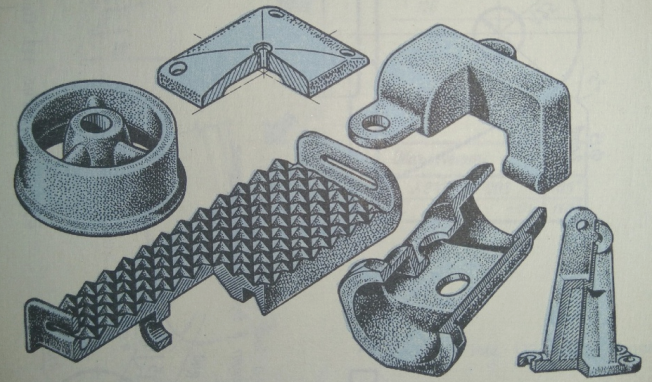

Рис. 15 Литые детали
Некоторые особенности чтения чертежей литых деталей:
-
указывают материал, обладающий литейными свойствами (буква Л показывает, что материал литейный);
-
указывают размеры так, чтобы только один размер оказался проставленным между необработанной поверхностью – литейной базой и обработанной – основной размерной базой, для быстроты нахождения по чертежу базовых поверхностей;
-
при конструировании несимметричных объемных деталей желательно, чтобы большинство элементов было ограничено поверхностями вращения, что значительно упрощает изготовление оснастки.

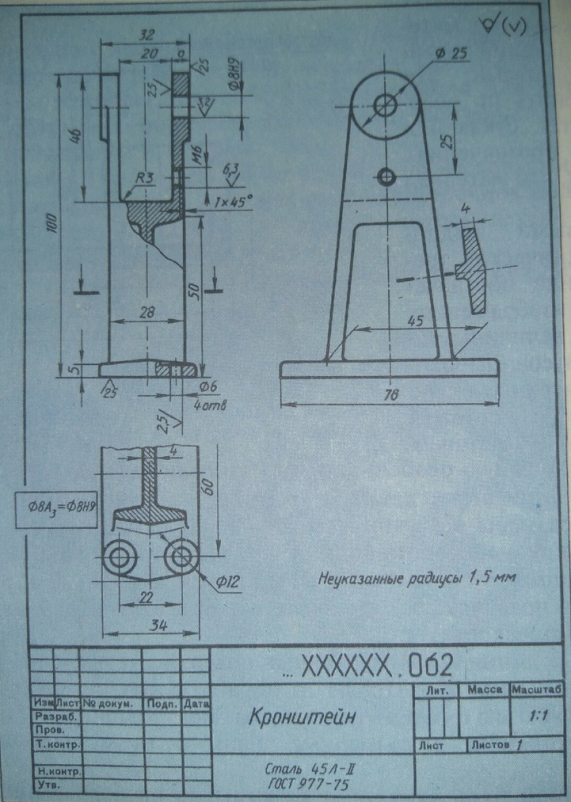

Рис. 16 Чертеж литой детали
Особенности чертежей деталей зубчатых и червячных передач

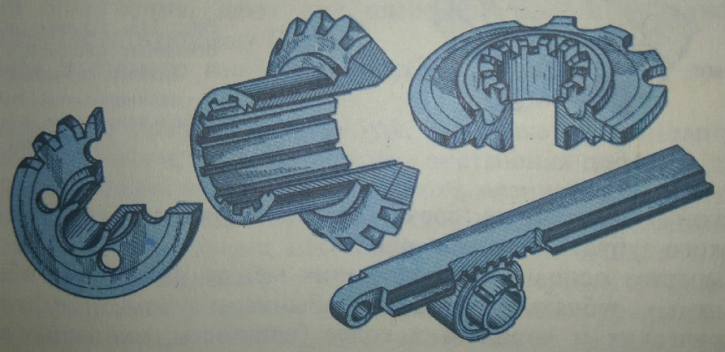

Рис. 17 Детали зубчатых и червячных передач
Чтобы грамотно читать и составлять чертежи цилиндрических и конических зубчатых колес и других деталей зубчатых передач, надо знать основные элементы и параметры зубчатых зацеплений и условности, принятые для изображения зубчатого венца.
Правила вычерчивания чертежей зубчатых колес:
-
зубчатые колеса изображают на рабочих чертежах в разрезе;
-
на месте вида слева может быть показано только очертание отверстия для вала со шпоночным пазом или шлицами. Когда требуется указать их расположение относительно других элементов, например отверстий облегчения, дают вид слева; размеры шпоночного паза берут по соответствующему ГОСТу.

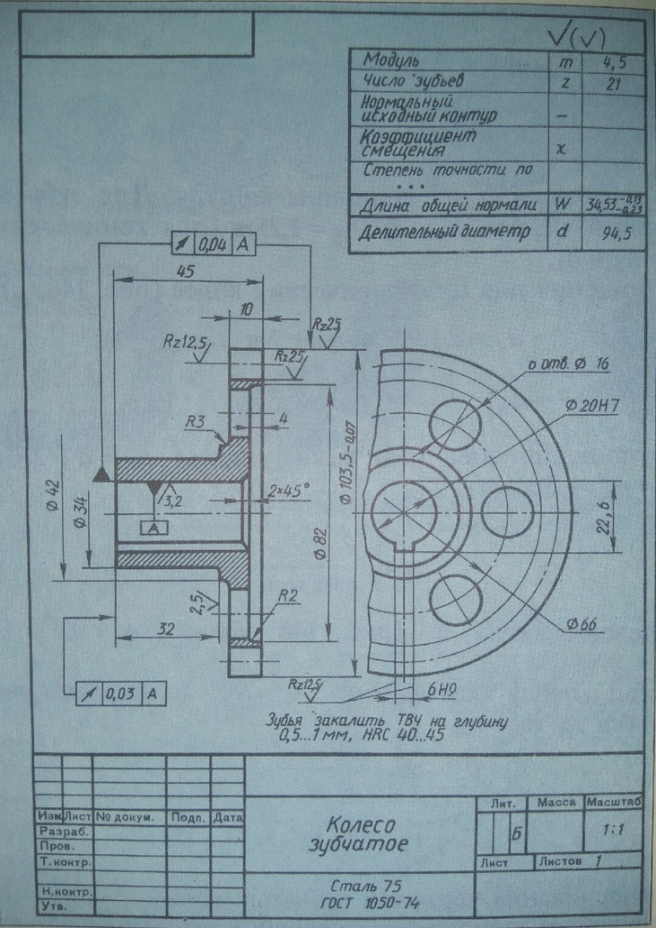

Рис. 18 Чертеж цилиндрического зубчатого колеса
Особенности чертежей пружин и упругих деталей

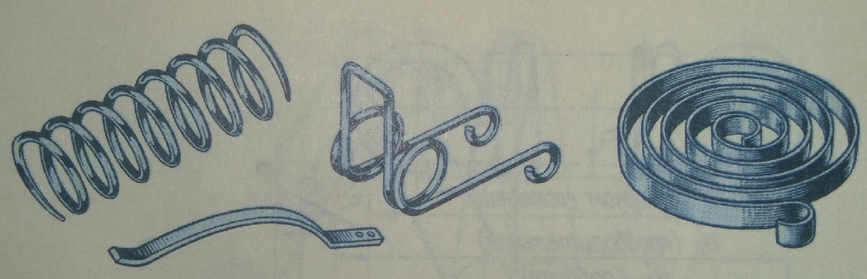

Рис. 19 Пружины
На изображениях пружины указывают наружный диаметр пружины, длину и шаг в свободном состоянии, а также размеры для концовок пружин.
Чертежи пружин содержат технические указания в виде записей, содержание которых приведено на этих чертежах.
На рабочем чертеже пружины, работающей на сжатие, указывают требования к обработке крайних винтов.
Процесс построения чертежей упругодеформируемых деталей можно разделить на три этапа:
-
Выяснение по сборочному чертежу характера деформаций детали в рабочем положении;
-
Построение чертежа детали в рабочем положении;
-
Построение рабочего чертежа детали.

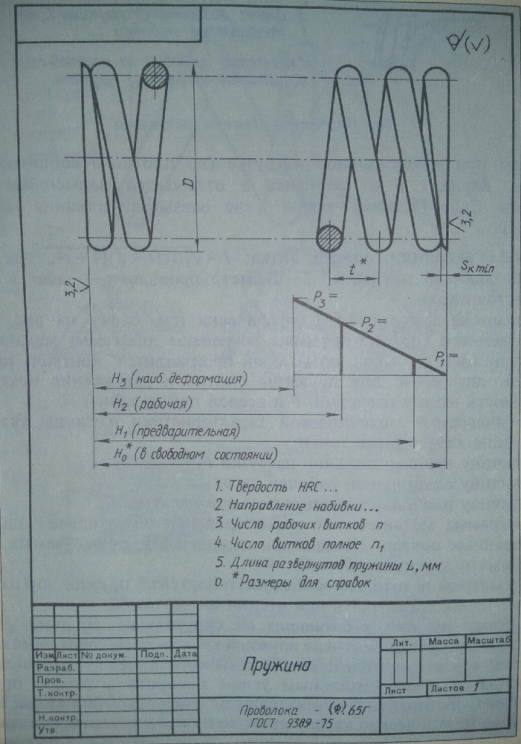

Рис. 19 Чертеж пружины сжатия
Особенности чертежей детали со сложным контуром

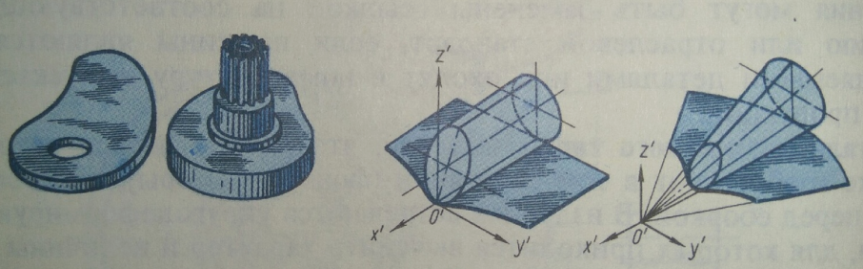

Рис. 20 Детали со сложным плоским контуром
При чтении чертежей деталей этой группы важно:
-
уяснить кривые линии, ограничивающие контурные очертания плоских элементов деталей, а для объемных уяснить криволинейные поверхности, ограничивающие деталь;
-
понять способы задания линий и поверхностей на чертежах деталей сложной формы;
-
определить наивыгоднейшие размеры заготовки.

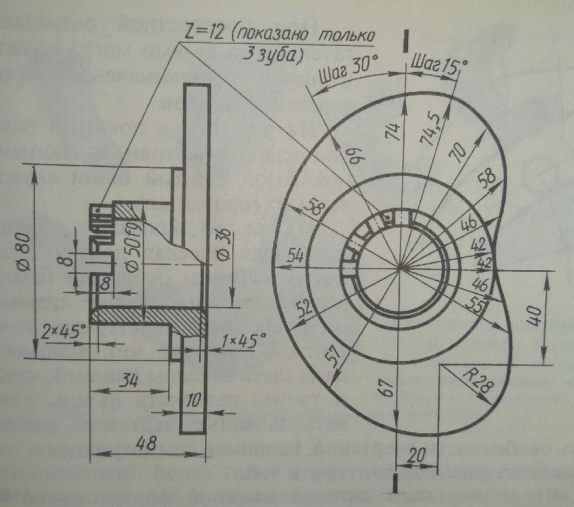

Рис. 21 Чертеж кулачка, имеющий сложный профиль
Особенности чертежей деталей сложной формы с криволинейными поверхностями
Рис. 22 Детали с криволинейными поверхностями
Форма поверхностей, ограничивающих сложные детали для любого изделия, назначается конструктором не случайно, выбор ее обусловлен конструктивными технологическими требованиями.
Криволинейные поверхности состоят из системы конических кривых, имеющих несложные математические уравнения, благодаря этому поверхности с системой таких линий легко задаются на чертежах. Для изделий с иными математическими поверхностями на чертежах задают дополнительные условия в виде уравнений всей поверхности или ее частей.
Рис. 23 Чертеж детали сложной формы, штампованной из листового материала
