Особенности чертежей деталей, форма которых ограничена плоскостями

Рис. 3 Детали, ограниченные плоскостями

При чтении чертежей деталей этой группы важно уяснить рациональные способы, методы и последовательность разметки, решить, как лучше использовать материал с наименьшими отходами.

Чертежи деталей, форма которых обуславливает вполне определенный технологический процесс, оформляются как и чертежи других деталей с учетом массового и серийного производства. Опытный экземпляр таких деталей бывает экономически целесообразней изготовлять другими способами.

Рис. 4 Чертеж плоской детали симметричной детали

из листового материала

Особенности чертежей деталей из листового материала

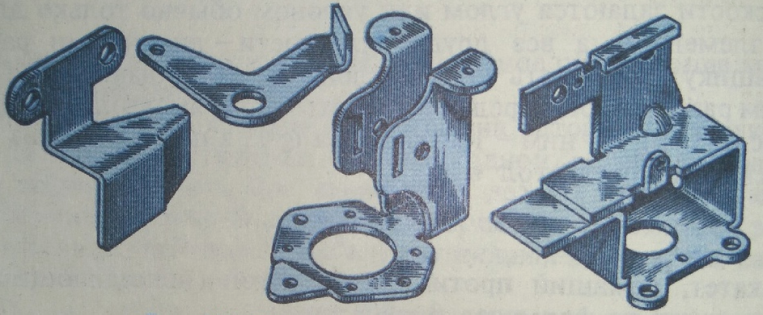

Рис. 5 Детали из листового материала

При чтении чертежей этой группы важно:

• уметь определять размеры заготовки, если они на чертеже не представлены;

• уметь отличать на чертеже размеры, необходимые для гибки и изготовления штампов; выделять из всех размеров исполнительные размеры, служащие для выполнения после гибки таких операций, как сверление по контуру, развертывание и т.д.;

• знать, как получаются развертки, уметь их выполнять.

Рис. 6 Оптимальный чертеж из листового материала

Особенности чертежей деталей из сортаментного материала

Рис. 7 Детали, изготовленные из сортового материала

При чтении чертежей этой группы важно найти участки, которые подлежат дополнительной обработке, уяснить их размеры и шероховатость поверхности.

На чертежах деталей, изготовляемых из сортового материала, проставляются размеры, которые необходимы для доработки, и знаки шероховатости обрабатываемых участков.

Знаком отмечают все поверхности детали, не требующие дополнительной обработки; их шероховатость обуславливается техническими требованиями на сортовой материал.

Рис. 8 Чертеж детали, изготовленный из стандартной трубы

Особенности чертежей круглых деталей

Рис. 9 Детали, ограниченные в основном поверхностями вращения

При чтении чертежей деталей этой группы важно:

• знать условности, установленные стандартами, которые применяются для сокращения графической работы, облегчения и ускорения чтения чертежа;

• найти и уяснить размеры наиболее ответственных сопрягаемых элементов детали;

• правильно найти размерные базы.

Рис. 10 Пример чертежа ступенчатого валика

Особенности чертежей деталей, требующих различной механической обработки

Рис. 11 Детали, требующие различной механической обработки

Особенности чертежей круглых деталей распространяются и на эту группу. Однако ограничиться на чертеже только главным изображением обычно нельзя, так как появляется необходимость изобразить новые элементы, неясные из главного изображения, и поставить соответствующие размеры.

На чертежах деталей, требующих различной механической обработки, простановка размеров обуславливается типовыми технологическими процессами изготовления и контроля (указывается диаметр отверстия (сверла), глубину отверстия (сверления) и т.д.).

Рис. 12 Оптимальные чертежи деталей, получаемых

механической обработкой

Особенности чертежей деталей, получаемых горячей штамповкой

Рис. 13 Штампованные детали

Особенности чтения чертежей этой группы (пример: рис.14):

• в графе основной надписи дается обозначение материала: АК-6, где буква К указывает, что материал предназначен для горячей штамповки или ковки;

• штамповочный уклон показан только на главном изображении с местными разрезами и на сечении;

• на тех изображениях, на которых уклон ( или конусность) отчетливо не выявляются, контур изображают одной линией;

• радиусы закруглений на изображениях не проставляются, а дают текстовые указания («Неуказанные радиусы 2..4 мм»);

• обозначение показывает, что шероховатость поверхностей, обусловлена техническими условиями на штамповку для данных габаритов, материала и т.д.

Рис. 14 Чертеж симметричной штампованной детали
