33.Построение чертежей воротников для изделий с застежкой до верха

К данной группе воротников относят следующие воротники: стойки втачные и цельновыкроенные; стояче-отложные воротники с цельновыкроенной и отрезной стойкой.

В основном все воротники этой группы строят отдельно от горловины изделия, исключение составляют цельновыкроенные стойки.Построение втачных воротников начинают с прямого угла с вершиной в точке О. Величина подъема середины воротника ОВ-1,5-15 см. Величину ОВ выбирают в зависимости от формы воротника (по модели) и зависимости от степени прилегания воротника к шее со стороны спины:1,5-3,0 см- для воротников, плотно прилегающих к шее; 4,0-6,0 см- для воротников со средним прилеганием; 7,0-12,0 см для воротников отстающих от шеи; 12-15 см для плосколежащих воротников.

Чем меньше подъем середины воротника, тем выше стойка воротника. Высота ее колеблется от 2,0 до 4,5 см.

Построение чертежа отложных воротников состоит из двух этапов: построение линии втачивания; построение концов и отлета воротника.

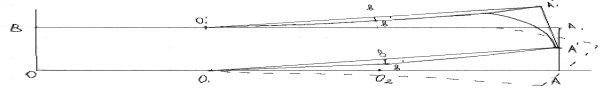

1.Воротник втачная стойкаДля таких воротников, так же как для отложных, конструктивное значение имеет линия втачивания воротника в горловину, которая влияет на степень прилегания воротника к шее. При прямой линии втачивания воротник-стойка имеет вертикальное положение (а), при выпуклой линии воротник-стойка прилегая к шее, имеет наклонное положение (б), если линия втачивания представляет собой вогнутую кривую, то такой воротник имеет вид воронки, и его верхний край отстает от шеи (в).

Построение чертежа начинают с прямого угла с вершиной в точке О, где вертикаль является линией середины воротника, горизонталь – осевой линией, линией втачивания. Исходными данными для построения чертежа воротника является длина горловины спинки и полочки, а также высота стойки, которая может быть от 2 до 7 см. ОВ – высота стойки 2-7 см. ОА – длина горловины = l гор.спинки+ l гор.переда –к, где к – коэффициент кривизны, который зависит от выпуклости от 0,2 до 0,5 см для воротника-стойки. Для воротников, прилегающих к шее верхней её частью, линию втачивания оформляют плавной выпуклой, для этого поднимают т. А. АА¹ = 1-3 см. Чем больше подъём, тем больше прилегает воротник верхней частью. Для оформления линии втачивания отрезок ОА делят на три равные части. Точку О₁ соединяют с точкой А^I вспомогательной прямой, в которой восстанавливают перпендикуляр, равный высоте стойки, т.е. А¹А₁¹ = ОВ. На середине отрезков О₁ А¹ и О₁ ¹ А₁ ¹ в точке в опускают перпендикуляр вв₁ = 0,2-0,5 см. Линию втачивания воротника в горловину оформляют плавной выпуклой , соединив точки ОО₁в₁ А¹. Линию отлёта оформляют плавной вогнутой (параллельно линии втачивания). Концы стойки оформляют в соответствии с моделью. Для воротников, отстающих от шеи в виде воронки линию втачивания оформляют плавной вогнутой линией, опуская точку А на 1-3 см, а верхнюю линию оформляют плавной выпуклой.

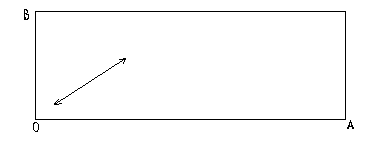

 2 Воротник стойка-хомутик

Стойку – хомутик выкраивают по форме прямоугольника, причем линию втачивания в горловину располагают под углом 45⁰ к нитям основы. Длина воротника соответствует длине горловины. Причём в изделиях без застёжки длина горловины должна соответствовать обхвату головы. Для этого горловину расширяют и углубляют до необходимых размеров. Ширина воротника равна высоте стойки, умноженной на 2. ОА= l гор.спинки+ l гор.переда. ОВ=высота стойки, умноженная на 2

3. Воротник цельновыкроенная стойка

Особенностью данного воротника является то, что он строится на чертеже горловины спинки и переда. Горловину расширяют на 0,5 -1 см. А₁О = А₄О = 0,5-1 см. Иногда по модели расширение может быть значительно больше. Точку расширения горловины О соединяют с точками определяющими глубину горловины спинки А и полочки А₅ вспомогательными прямыми. к полученным линиям АО и А₅О восстанавливают перпендикуляры, равные высоте стойки в соответствии с моделью 2-7 см. Боковую линию стойки, переходящую в плечевой срез оформляют плавной вогнутой линией. Также плавной вогнутой оформляют и верхний срез. Для этого на середине отрезка в точке в опускают перпендикуляр, который является также осевой линией вытачки. Вогнутость вв₁=0,2-1 см в зависимости от модели. Расширение, полученное в результате оформления плавных линий забирают в вытачку. Раствор вытачки 1- 1,5 см. Верхний конец вытачки доходит до вогнутой линии. Длина вытачки 6-8 см от линии горловины в зависимости от выступа лопаток. Если спинка без среднего шва, то участок стойки, расположенный за средней линией достраивают плечевым срезом. Новую точку соединяют с плечевым срезом плавной линией. Излишек ширины горловины, образовавшейся в результате построения, забирают в выточку по горловине. Форма и расположение вытачки определяется моделью и особенностями фигуры.

4.Стояче-отложные воротники. В стояче-отложных воротниках кроме стойки, которая прилегает к шее, присутствует отлетная часть, которую называют отлётом. Стойка воротника может быть цельновыкроенной с отлётом или отрезной, может располагаться по всей длине или только в средней части воротника. Все воротники данной группы строят отдельно от горловины. Построение воротников начинают с прямого угла с вершиной в точке О, определив высоту подъёма середины воротника в зависимости от степени прилегания воротника к шее.

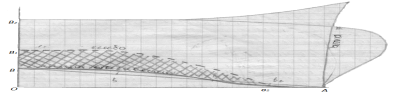

4.1Воротник, отстающий от шеи. Высота подъёма середины воротника ОВ= 3-7 см.9Для воротников со средним прилеганием к шее). ВА= l гор.спинки+ l гор.переда –к, где к зависит от высоты подъёма и примерно равен 0,05 ОВ. Линию втачивания воротника в горловину оформляют плавной вогнутой. Выпуклость на середине отрезка ВА в точке в вв₁ =1-2,5 см. и зависит от высоты подъёма середины воротника. Чем больше данная величина, тем больше значение перпендикуляра. От точки В вверх откладывают высоту стойки ВВ₁ =2-4,5 см. Большее значение стойки при меньшей высоте подъёма. Соединив точки В₁ ст. А пунктирной линией получаем линию сгиба стойки, которая ограничивает стойку воротника. Ширина отлёта ВВ₂ зависит от модели, но всегда больше высоты стойки не менее чем на 1 см, для того чтобы отлёт воротника закрывал шов втачивания воротника в горловину. Линию отлёта и концов воротника оформляют по модели. Для среднего значения АА₁ =ВВ₂ + 1 см. Ширина концов воротника большее ширины воротника посередине. А₁А₂=3-5 см. Соединив т. А₂ с т. А, получаем линию концов воротника, а линия отлёта оформляется плавной выпуклой на 0,5-1,5 см по середине в зависимости от высоты подъёма середины воротника. При оформлении линии втачивания воротника в горловину и линии сгиба стойки и линии отлёта необходимо учитывать, что эти линии должны образовывать прямой угол с линией середины воротника.

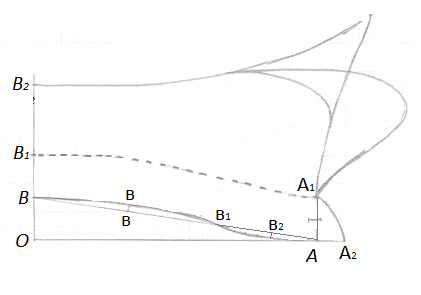

4.2Воротник плотноприлегающий к шее

Высота подъема середины воротника для воротников плотноприлегающих к шее ОВ = до 3 см. Из точки В делают засечку на горизонтали ВА= l гор.спинки+ l гор.переда –к, где к – коэффициент кривизны =0,2-0,7 см. Отрезов ВА делят на три части. Из точки в восстанавливают, а в₂ опускают перпендикуляры к линии ВА, на которых откладывают отрезки вв¹ =0,4-0,5 см вверх и в₂ в₂¹= 0,2-0,3 вниз. Линию втачивания воротника в горловину оформляют плавной выпукло-вогнутой линией, соединив точки Вв¹в₁в₂¹. Высота стойки ВВ₁ = 3-4 см. Линия сгиба стойки плавно входит в линию втачивания воротника на выпуклой части. Ширина отлёта В₁В₂ зависит от модели, но всегда больше высоты стойки не менее чем на 1 см. Ширина воротника посередине ВВ₂ состоит из высоты стойки и ширины отлёта. Линию отлёта и концов воротника оформляют по модели (с заостренными или закругленными концами), для среднего значения ширина концов воротника обычно больше ширины воротника посередине.

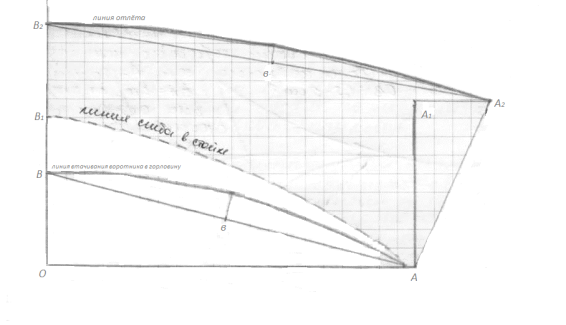

4.3Отложной воротник с цельновыкроенной стойкой по всей длине. Данный воротник используется чаще в мужских сорочках или блузках, а также в верхней одежде. Высота подъема середины воротника ОВ=1,5-5,0 см. ВА= l гор.спинки+ l гор.переда –к. Для оформления линии втачивания, отрезок ВА делят на 3 части. Из точки в восстанавливают, а в₂ опускают перпендикуляры к линии ВА, на которых откладывают отрезки вв¹ =0,4-0,5 см вверх и в₂ в₂¹= 0,2-0,3 вниз. Линию втачивания воротника в горловину оформляют плавной выпукло-вогнутой линией, соединив точки Вв¹в₁в₂¹. Высота стойки ВВ_{1 =}АА₁ = 2-4 см. Линия сгиба стойки проходит параллельно линии втачивания. На продолжении линии втачивания откладывают припуск на застёжку в зависимости от вида изделия АА₂ = 2-4 см. Концы стойки оформляют прямыми, ломаными или плавно-выпуклыми линиями. Ширина отлёта В₁В₂ зависит от модели, линию отлёта и концы оформляют в соответствии с моделью.

4.4 Отложной воротник с отрезной стойкой

Построение данного воротника состоит из двух этапов. Вначале строят чертёж отложной части воротника, а затем чертёж стойки. Отличительной особенностью данного воротника является то, что исходными данными для построения является то, что исходными данными для построения конструкции является размерный признак полуобхват шеи, так как этот воротник более плотно прилегает к шее.Высота подъема середины воротника ОВ = 5-8 см. ВА = Сш+Пр, где Пр – припуск (0-1,5 см) в зависимости от степени прилегания воротника к шее. На середине отрезка ВА в точке в восстанавливают перпендикуляр вв1= 0,5-1,5 см (в зависимости от высоты подъема) и оформляют плавную вогнутую линию притачивания воротника к стойке. ВВ2 ширина отлёта или ширина воротника посередине. ВВ2=3,0-8,0 см. Концы и отлёт воротника оформляют по модели. Чертеж воротника дополняют построением стойки воротника на том же чертеже. Линию притачивания стойки к воротнику оформляют плавной вогнутой, вогнутость равна вогнутости линии воротника . вв4=вв1=0,5-1,5 см. Высоту стойки откладывают от линии притачивания стойки к воротнику: в точке В под прямым углом к линии Вв4А; в точке А вертикально вниз. ВВ1=АА1=2,5-4 см. Линию втачивания стойки воротника в горловину изделия оформляют плавной выпуклой, параллельно линии притачивания. Концы стойки оформляют по модели. Припуск на застежку равен ширине полузакоса изделия (в зависимости от диаметра пуговицы). А1А2= 2-4 см.

34. Построение чертежей воротников для изделий с открытой горловиной. К воротниками данной группы относят воротники пиджачного и шалевого типа. Воротники этой группы более сложные, так как связаны с отворотами борта (лацканами) и должны обеспечить заданную форму отворота борта правильно простроенной линией отлета. Поэтому чертеж воротника строят непосредственно на чертеже полочки. Сначала определяют высоту стойки в зависимости от проектируемой формы воротника. Чем больше высота стойки, тем строгим и прилегающим к шее является воротник. При небольшой высоте воротник имеет мягкую форму и отстает от шеи.

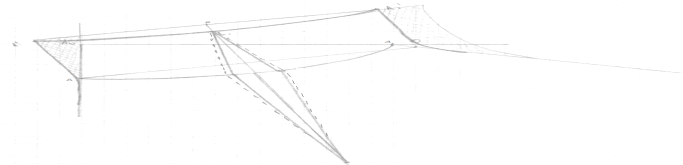

1. Воротник пиджачного типа. Данный воротник является втачным как в горловину спинки, так и горловину полочки. Его строят на чертеже горловины полочки. Предварительно линию горловины корректируют, согласуя ее с моделью. Она может быть овальной или квадратной. Форма этой линии зависит от высоты стойки воротника и положения линии перегиба лацкана.На продолжении плечевого среза от точки А4 откладывают отрезок А4в= высота стойки – 0,5 см. Определяем место расположения верхней петли в соответствии с моделью (может располагаться на уровне линии груди, или на уровне бокового кармана). оформляем припуск на застёжку, который зависит от вида изделия и диаметра пуговицы 2-4 см. В изделиях со смещённой застёжкой, где пуговицы располагаются в два ряда и смещены от центра, припуск на застёжку увеличивают до 6-8 см. Точка Л – нижний конец линии перегиба лацкана – расположена на линии борта на 1,0-1,5 см выше уровня верхней петли застежки (количество петель зависит от модели и может быть от 1-6 и более). Положение точки Л также влияет на форму воротника: при одной и той же высоте стойки. Более высокое положение верхней петли позволяет получить более мягкую форму воротника. На продолжении плечевого среза, в сторону горловины (вправо) откладывают отрезок, равный высоте стойки уменьшенной на 0,5 см. А в = высота стойки – 0,5 см = 1,5 - 2,0 см. А в = 1,5 – 2 см для плоских воротников с неплотным прилеганием к шее; А в = 2,5 – 3,0 см – для воротников плотно прилегающих к шее. Соединив точку в с точкой Л прямой, получают линию перегиба лацкана. На продолжении линии перегиба лацкана вверх откладывают отрезок, определяющий длину горловины спинки: вв1 = АА1 (l гор.с) + (0,5-1,0 см). В зависимости от вида изделия; для верхней одежды большая величина. Из точки пересечения горловины полочки линией перегиба лацкана (.) Ф через точку в1 влево проводят дугу на которой откладывают отрезок: в1в2 = 5 см для перегибистой фигуры, в1в2 = 6 см для нормальной фигуры, в1в2 = 7 см для сутулой фигуры. Точки в и в2 соединяют вспомогательной прямой, перпендикулярно которой, через точку в2 проводят линию середины воротника. От точки в2 откладывают высоту стойки в2в3 = высота стойки, а вверх ширину отлета в2в4 – по модели, но всегда больше высоты стойки не менее, чем на 1 см (чтобы отлет закрывал линию втачивания воротника в горловину спинки).Точку в2 соединяют плавной линией с линией перегиба лацкана (линия сгиба стойки плавно переходит в линию перегиба лацкана). Параллельно этой линии касательно горловины через точку в3 проводят линию втачивания воротника в горловину. Линию отлета и концов воротника оформляют в соответствии с моделью. А и В = 2-3,5 см – высота стойки – 0,5 см, в1в = (l гор.с) + (0,5-1 см), в1в2 = 5-7 см от фигуры в2в3 – высота , в2в4 = по модели. Для оформления линии отлета и концов воротника и лацкана наносят точки 1,2,3 в соответствии с эскизом, опускают перпендикуляры на линию перегиба лацкана точки 1/,2/,3/, на продолжение которых откладывают соответствующие отрезки: 1/ 1 = 11 ; 2/ 2 – 22 ; 3/ 3 = 33. Соединив точку 1 с точкой в4 – получают линию отлета; (.) 1 с (.) 2 – концы воротника; (.) 2 с (.) 3 - уступа лацкана; (.) 2 точка уступа. (.) 3 с (.) л – линию лацкана, которая переходит в линию, борта. Для уменьшения отстаивания воротника по отлету увеличивают данную отлета по середине воротника на 0,5 – 1,0 см. Концы воротника и лацкан могут быть закругленной формы.

2. Построение воротника шалевого типа

Воротник шалевого типа (шалька) имеет овальную линию отлета, переходящую в линию борта.Воротники шалевого типа могут быть цельновыкроенными с полочкой или втачными. Наибольшее распространение имеют цельновыкроенные воротники. Если воротник втачной построение аналогично пиджачного воротника. Используют в том случае, если недостаточно ткани, или воротник имеет более жесткую форму. Построение цельновыкроенного воротника производят следующим образом.На продолжении линии А3А4 влево от точки А4 откладывают ширину горловины А4О=АоА1 В точке О восстанавливают перпендикуляр к линии ОА4, на котором откладывают высоту подъема середины воротника. ОВ = 4 см для фигур с сутулой осанкой и высокими плечами. ОВ = 5 см – для фигур с нормальной осанкой. ОВ= 6 см – для перегибистых фигур и с низкими плечами. Точку В соединяют с точкой А3 вспомогательной прямой, к которой восстанавливают перпендикуляр в точке В1, являющейся линией середины воротника. Ширина воротника по середине ВВ2 зависит от модели. Ширина воротника по середине состоит из высоты стойки ВВ1 = 2-3 см и ширины отлета В1В2, который всегда больше высоты стойки. Отлет оформляют в соответствии с моделью. В изделиях с застежкой на запах по линии талии дают припуск на застежку 10-12 см (Т1Т1=10-12 см) иногда и более и точку Т1 соединяют с точкой В2. Линию втачивания воротника в горловину спинки, оформляют плавной вогнутой соединив точки В и А4. Иногда по модели на спинке только стойка, которая переходит в лацканы, т.е. верхний срез стойки переходит линию отлета. Воротники шалевого типа используют как в верхней одежде, так и в домашних халатах.
