3.5.1.Расчет биологического фильтра:

1. суточный расход Q_w= 8100 м³/сут;

2. БПК _полн поступающей сточной воды L_en =278 мг/л;

3. БПК _полн очищенной сточной воды L_ex = 30мг/л;

4. Температура сточной воды T_w= 14^oC;

5. Выбираем жесткую засыпную (пластмассовую) загрузку: блоки из поливинилхлорида. Определяем эффект очистки в биофильтрах по БПК _полн:

Э = 100 * (L_en - L_ex)/ L_en = 100*(278 – 30)/278 = 89%;

6. Принимаем высоту загрузки биофильтра Н_pf= 3 м, гидравлическая нагрузка q_pf = 18 м³/(м3*сут);

7. Необходимый объем загрузочного материала:

V_pf = Q_w/ q_pf = 8100/18=450 м³;

8. Площадь биофильтров:

F_pf= V_pf/ Н_pf= 450/3= 150 м²;

9. Принимаем 2 биофильтра (n_pf = 2) круглой формы в плане и рассчитываем их диаметр:

D =

Назначаем диаметр биофильтров D= 9,7 м и размещаем их в отапливаемом помещении.

3.6.Вторичный отстойник

Вторичные отстойники располагаются в технологической схеме после со­оружений биологической очистки в искусственно созданных условиях (аэро-тенки, биофильтры, циркуляционные окислительные каналы, биотенки и др.) и служат для выделения активного ила или отмершей биопленки из очищенной сточной воды.

Эффективность осветления во вторичных отстойниках определяет общий эффект очистки воды и эффективность работы всего комплекса очистных со­оружений биологической очистки.

Для очистных сооружений небольшой производительности (до 20 тыс. м /сут) применяются вертикальные вторичные отстойники, для очист­ных станций средней и большой пропускной способности (более 15 тыс. м³/сут) - горизонтальные и радиальные. В ходе выполнения курсовой работы принимается радиальный отстойник.

К достоинствам этого типа отстойников относят удобство удаления осевше­го ила и биопленка под гидростатическим давлением, компактность их расположения и про­стота конструкции. Основными недостатками является большая глубина и воз­можность развития анаэробных процессов в осевшем активном иле.

Вторичный радиальный отстойник показан на рис. 5.1.

Биологическая пленка подводится к центральному распределительному устройству – коническому раструбу внутри металлического цилиндра. Осветленная вода собирается в кольцевой желоб по периметру отстойника. Биопленка удаляется самотеком под гидростатическим давлением через щели (сосуны) подвижного илососа в иловую камеру с регулируемым водосливом. Недостаток этих отстойников заключается в сложности эксплуатации скребковых механиз­мов.

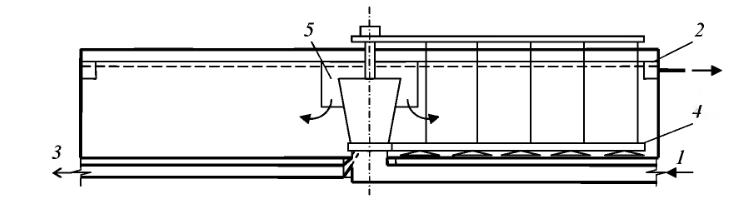

Рис 5.1. Вторичный радиальный отстойник

1 - подача иловой смеси; 2 - сборный лоток очищенной воды; 3 - удаление активного ила; 4 - илосос; 5 - распределительный кожух

Существуют модификации радиальных отстойников, в которых использует­ся принцип низкоградиентного перемешивания и усовершенствованный ило­сос, что позволяет достичь снижения содержания взвешенных веществ в освет­ленной воде и повышения концентрации биопленки.[1]

4.Хлорирование бытовых стоков

Обеззараживание воды хлором - дезинфекция — устранение из воды болезнетворных и иных микроорганизмов и вирусов, из-за наличия которых вода становится непригодной для питья, хозяйственных нужд или промышленных целей, хлором или хлорсодержащими реагентами. В качестве хлорреагентов используют в основном жидкий хлор, хлорную известь, гипохлориты, диоксид хлора. Растворимость хлора в воде зависит от температуры и давления. При атмосферном давлении и температуре 14 ⁰С в 1 литре растворяется около 3 литров газообразного хлора (9,65 г). Хлорноватистая кислота обладает наибольшим бактерицидным действием, в связи с чем хлор в кислой среде более эффективен, чем в щелочной.

Установки для приготовления и дозирования растворов, содержащих активный хлор, бывают нескольких типов. В установках с использованием жидкого хлора последовательно осуществляются испарение хлора, его механическая очистка, дозирование и растворение в воде с образованием хлорной воды. Жидкий хлор поступает на очистные сооружения в стальных баллонах вместимостью 40—50 литров при давлении 10 МПа или стальных контейнерах вместимостью 400—800 литров при давлении 1,5 МПа.

В установках по обеззараживанию воды хлором, хлорной известью или порошкообразным гипохлоритом вначале также приготовляется хлорная вода определенной концентрации, затем она подается в обрабатываемую воду. Для приготовления хлорной воды используют два бака: растворный и расходный. В растворном баке приготовляют тестообразную массу реагента, перепускают ее в расходный бак, разбавляют до концентрации 1 — 2% по активному хлору, дают отстояться и сливают в дозировочный бачок, из которого вводят раствор в узел обеззараживания где производится обработка воды.[5]
