3.2.1.Расчет решеток:

Перед решетками устанавливаем приемный колодец, площадь живого сечения которого равна: S_{жив.сеч} = 8100/24=337,5 м³/час;

Расчет сточных вод: q=8100 м³/сут = 337,5 м³/час;

Число прозоров решетки: n= (q*K_ст )/(b*h*V_p) =(337,5*1)/(16*2*1)= 10;

Ширина решетки: В=2100мм;

Толщина фильтрующих пластин =10мм;

Мощность электродвигателя =1,5 кВт;

Ширина фильтрующей части = 810мм;

Высота от дна = 4500мм;

Длина = 2600мм;

Высота выгрузки от поля =900мм;

Максимальная глубина канала = 3000мм;

Ширина прозоров = 16мм;

Максимальный уровень воды перед решеткой =2000мм; [4]

3.3.Песколовки

Для предварительного выделения из сточных вод нерастворенных мине­ральных примесей (песка, шлака, боя стекла и др.) под действием силы тяжести применяются песколовки. Песколовки предусматриваются в составе очистных сооружений при производительности свыше 100 м³/сут. Количество песколовок или отделений должно быть не менее двух, причем все - рабочие. [3]

В данной курсовой работе рассматриваются горизонтальные песколовки, которые представляют собой удлиненные в плане сооружения с прямоугольным по­перечным сечением (рис. 2.1). Важнейшими элементами песколовки являются: входной и выходной каналы; бункер для сбора осадка, располагаемый в начале песколовки. Кроме этого, в песколовке имеются механизм для перемещения осадка в бункер и гидроэлеватор для удаления песка. Механизмы применяются двух типов: цепные и тележечные. Цепные механизмы состоят их двух беско­нечных цепей, расположенных по краям песколовки, с закрепленными на них скребками (рис. 2.1). Механизмы тележечного типа состоят из тележки, пере­мещаемой над песколовкой по рельсам вперед и назад, на которой подвешива­ется скребок.

Кроме механизмов, для перемещения осадка применяются гидромеханиче­ские системы, которые представляют собой смывные трубопроводы со спры­сками, уложенными вдоль днища в лотках.

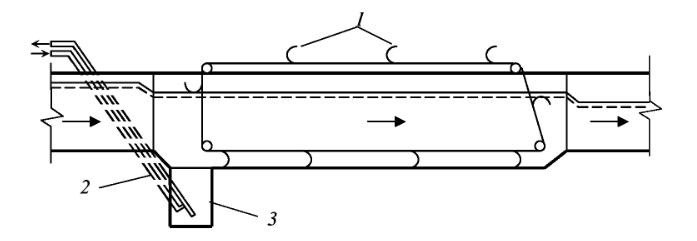

Рис. 2.1. Горизонтальная песколовка

1 - цепной скребковый механизм; 2 - гидроэлеватор; 3 – бункер

Оптимальная скорость движения воды в горизонтальных песколовках v = 0,15-0,3 м/с, гидравлическая крупность задерживаемого песка u₀ = 18-24мм/с.

Горизонтальные песколовки применяют при расходах стоков свыше 10000 м /сут. [1]

3.3.1.Расчет песколовок:

1) согласно СНиП 20403-85 рабочая длина песколовки,Н1=0,6 м, а гидравлическая крупность задерживаемых частиц, u₀=18,7 мм/с (из условия, что песколовка горизонтальная)

Среднесуточный расход городских сточных вод Qcрсут=8100 м3/сут.

2) найдем средний секундный расход на очистную станцию:

q_ср^сек= Q_cр^сут/86400=0,094 м³/с

3) учитывая часовой коэффициент неравномерности подачи сточных вод kmax=1.6, найдем расчетный расход:

q_max=k_max q_ср^сек=1.68*0.094=0.16 м³/с.

4. установим 2 отделения песколовок.

5) определим площадь живого сечения каждого отделения по формуле:

, где

q_max=0.15 м³/с – расчетный расход сточных вод;

n=2 – количество отделений песколовки;

=0.3 м/с – скорость течения сточных вод при максимальном притоке.

6) определим глубину проточной части при Н₁=0,6 м:

, где

=0,25 м² - площадь живого сечения каждого отделения песколовки.

7) принимаем ширину отделения песколовки В=0,5м, тогда глубина проточной части песколовки будет равна:

.

8) в соответствии со СНиП 20403-85 рабочая длина песколовки, L, равна:

, где

К=1,7 – коэффициент, принимаемый из условия, что песколовка горизонтальная;

u₀=0.0187 м/с – гидравлическая крупность задерживаемых частиц.

9) длина пескового приямка l_пр=3м, тогда длина пескового лотка песколовки равна:

l = L- l_пр=15-3=12м.

10) ширина пескового лотка b_пр=0,5м;

11) расход производственной воды, q_пр, л/с, при гидромеханическом удалении песка (гидросмывом с помощью трубопровода со спрысками, укладываемого в песковой лоток):

,

где =0,0065 м/с – восходящая скорость смывной воды в лотке;

l =11м - длина пескового лотка, равная длине песколовки за вычетом длины пескового приямка.

12) суммарный расход воды на гидросмыв равен:

.

13) суточный объем песка, , равен:

,

где Р = 0,02 - суточное накопление осадка, задерживаемого в песколовках для городских хозяйственно бытовых сточных вод при влажности осадка W_oc=60%, плотности осадка .

N_пр=30000чел – число жителей.

В итоге выгрузка осадка происходит 1 раз в сутки.

14) общая суточная масса осадка , равна:

.

15) при поступлении в бункер 30% осадка и расположении остального осадка по всему днищу песколовки высота слоя в каждом отделении,h_o, м равна:

16) концентрация взвешенных веществ на выходе из песколовок, при эффективности очистки Э=10% равна:

где - концентрация взвешенных веществ на входе в песколовку. [4]
