3.Подбор и расчет оборудования для очистки бытовых стоков

3.1.Расчет параметров городских стоков

1. расход городских сточных вод равен:

Q_cр^сут=qn=270*30000*10^-3=8100 м³/сут,

где q=270л/чел*сут – норма водоотведения на человека в сутки;

n=30000 чел – количество жителей.

2. найдем показатели ЗВ:

2.1) в соответствии со СНиП 20403-85 удельный показатель образования по БПКполн равен g_БПК=75г/чел*сут;

2.2) в соответствии со СНиП 20403-85 удельный показатель образования по взвешенным веществам равен g_ВВ=65г/чел*сут;

2.3) концентрация БПКполн в бытовых стоках равна:

2.4) концентрация взвешенных веществ в бытовых стоках равна:

3. в соответствии со СНиП 20403-85 часовой коэффициент неравномерности подачи городских сточных вод при секундном расходе К_max=1,6.

3.2.Решетки

Крупноразмерные отбросы, содержащиеся в сточных водах (остатки пищи, бумага, тряпки, упаковочные материалы и др.), в процессе транспортирования по сетям адсорбируют значительное количество жира, органических соедине­ний и песка. Образуются многокомпонентные органо-минеральные составляю­щие, которые способны значительно осложнить работы песколовок, отстойни­ков, трубопроводов и сооружений по стабилизации осадка. Количество таких крупноразмерных загрязнений, вносимых от одного жителя за сутки, составляет при­мерно 20 г. [3]

Решетки применяются для задержания из городских сточных вод крупных и волокнистых материалов и являются сооружениями предварительной очист­ки. Основным элементом решеток является рама с рядом металлических стержней, расположенных па­раллельно друг другу и создающих плоскость с прозорами, через которую процеживается вода. Для устройства решеток применяют стержни прямо­угольной, прямоугольной с закругленной частью, круглой и другой форм (рис. 1.1).

Рис. 1.1 Профили стержней

Стержни прямоугольной формы применяют чаще других. Толщина стреж­ней обычно равна 6-10 мм, ширина прозоров между стержнями обычно прини­мается равной 16 мм. Решетки с прозорами шириной более 16 мм применяются в насосных станциях и на очистных сооружениях дождевых стоков.

Для решеток новых конструкций отечественного и зарубежного производ­ства толщина стержней (пластин) составляет 3-10 мм, ширина прозоров 3-16 мм.

Решетки устанавливаются в расширенных каналах, называемых камерами. Движение воды происходит самотеком. Решетки подразделяются на вертикаль­ные и наклонные, а также на подвижные и непод­вижные (см. рис. 1.2).

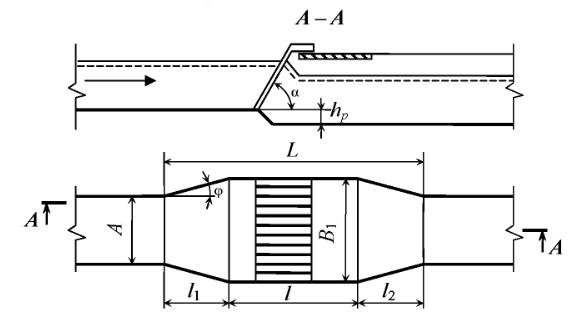

Рис. 1.2. Решетка с ручной очисткой

Решетки очищаются граблями. Для удобства съема загрязнений ре­шетки часто устанавли­вают под углом к горизонту а=60-70° (рис. 1.2). При большом количестве улавливаемых отбросов (более 0,1 м³/сут) их уда­ление и подъем из воды механизируется (рис. 1.3).

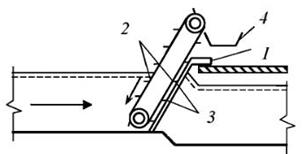

Рис. 1.3. Решетка с механическими граблями

1-решетка; 2-бесконечная цепь; 3-грабли; 4- конвейер

Размер решеток определяется из условия обеспечения в прозорах решеток оптимальной скорости 0,8-1,0 м/с при максимальном рас­ходе сточных вод. При большей скорости уловленные загрязнения «продавливаются» через решетки. При меньшей скорости в уши­ренной части канала перед решеткой начинают выпадать в осадок крупные фракции песка.

Исходя из общей ширины решеток, подбирается необходимое количество рабочих решеток, дополнительно устанавливают 1-2 резервные решетки и пре­дусматривают обводной канал для пропуска воды в случае аварийного засора решеток.

Решетки размещают в отапливаемых и вентилируемых помещениях. В мес­те установки на дне камеры выполняется уступ, равный величине потерь напо­ра в решетке h_p (рис. 1.1). Между решетками для их обслуживания предусмат­ривают проходы шириной не менее 1,2 м - для механических решеток. [1]

В соответствии со СНиП 20403-85 установим 2 решетки механизированными граблями и с прозорами шириной выше 20 мм. Отбросы с решеток допускается собирать в контейнеры с герметически закрывающимися крышками и вывозить в места обработки твердых бытовых и промышленных отходов.
