3.Основные положения работы с установкой.
3.1.Работа с установкой в аппаратном режиме.
Для работы с установкой в аппаратном режиме включают съемный блок стороной с использованием сумматоров, а в блоке кассет включают ячейки 1, 2, 3, 4. При работе с установкой в “аппаратном режиме” код выполняемой операции набирается на тумблерном регистре “код операции” в соответствии с приложением 2.
Соединение входов сумматора с соответствующими регистрами и гнездами сигналов управления производится вручную на наборном поле в соответствии с приложением 4. Выходы сумматора через разъем соединены с входами коммутатора каналов, откуда информация поступает на регистр С. Адрес канала, передающего информацию, определяется блоком управления в зависимости от выполняемой операции.
В данном режиме операции могут выполняться непрерывно, каждая со своим циклом и однократно в одиночном режиме от нажатия кнопки “Пуск”. Время цикла выполнения операций:
| короткие операции | |
| И, ИЛИ, НЕ, А=В, А+В, В-А | 2 мкс |
| сдвиг | 3 мкс |
| длинные операции | |
| А*В - умножение модулей | 9 мкс |
| А*В - в дополнительных кодах | 8 мкс |
| А*В - ускоренный алгоритм | 5 мкс |
| С/А - деление | 8 мкс |
Операции умножения всегда выполняются с младших разрядов. Ускоренный алгоритм использует операнды в дополнительных кодах.
Операция деления имеет алгоритм выполнения без восстановления остатка. Операнды задаются в дополнительных кодах.
Диаграммы алгоритмов всех операций в непрерывном режиме приведены в приложениях 7-12.
3.2.Работа с установкой в микропрограммном режиме.
Для работы с установкой в микропрограммном режиме включают съемный блок стороной “микропрограммное управление”, а в блоке кассет включают ячейки 1, 2, 5, 6. Для выполнения любой операции надо записать в ЗУ микропрограмму ее выполнения. Микропрограммы для всех операций приведены в приложении 5.
Каждая микрокоманда занимает 3 восьмиразрядных слова и записывается по трем адресам ЗУ. Адрес очередного поля микрокоманды при записи набирается на тумблерном регистре “адрес слова МК”, информация - на тумблерном регистре “В”. Подключение тумблерных регистров к входам счетчика адреса и ЗУ осуществляется вручную на лицевой панели. Соответствие полей микрокоманды и адресов отражены в приложении 5.
Запись полей микрокоманды производится непрерывно после нажатия кнопки “Пуск”, по адресу, набранному на тумблерном регистре “адрес слова МК” и подаваемому на адресные шины ЗУ через счетчик адреса, и прекращается после вторичного нажатия кнопки. Правильность адреса и записываемой информации проверяется с помощью индикации на выходах счетчика и ЗУ.
Выполнение записанной программы осуществляется в режиме “Работа” после коммутации наборного поля в соответствии с приложением 6. Коммутация наборного поля производится после записи микропрограммы, но без выключения установки.

Рис. 1 Панель АЛУ

Рис. 2 Панель сумматоров


Рис. 3 Рисунок лицевой панели

Рис. 4 Структурная схема установки

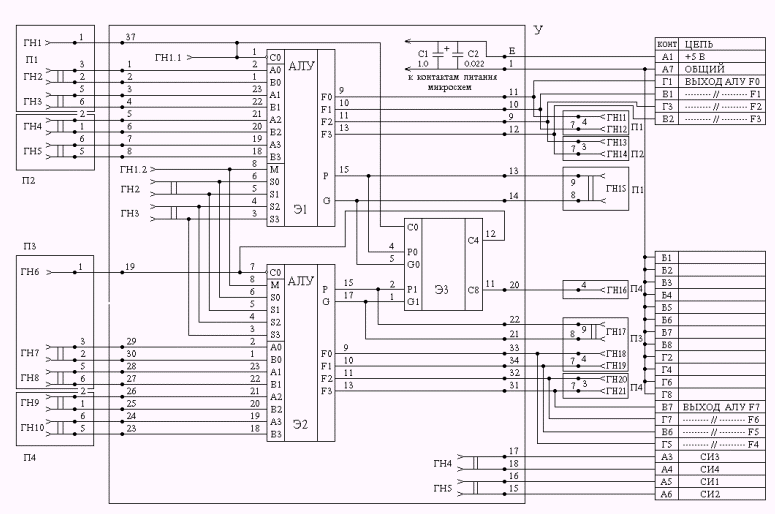

Рис. 5 Электрическая принципиальная схема АЛУ

Рис. 6 Временные диаграммы импульсов синхронизации
