7.2.2. Вторичные отстойники радиальные отстойники в схемах с аэротенками

Определим гидравлическую нагрузку по формуле:

q_ssb = = =3,604 м³/м² ч,

где К_set – для радиальных отстойников – 0,45 .

Определим общую площадь отстойников

F= = =899 м².

Принимаем число отстойников N=4, тогда диаметр отстойника определяется по формуле:

D_ssb= = =16,9 м.

Принимаем отстойник с размерами D_ssb=17м; H_ssb=3,7 м, W_1отст=2190 м³.

Время отстаивания определяется по формуле:

Т= = =2,7 ч.

7.3.Сооружения глубокой доочистки сточных вод

Глубокая доочистка сточных вод возможна различными методами:

фильтрование на зернистых фильтрах;

фильтрование через загрузку из ершовых заполнителей;

биопруды и т.д.

Рассмотрим метод фильтрования на зернистых фильтрах. При требуемом количестве в очищенной воде БПКполн и взвешенных веществ в диапазоне от 15 до 7,5 мг/л применяется одноступенчатое фильтрование; от 7,5 до 3,0 мг/л и менее -двухступенчатое фильтрование.

Необходимая степень очистки по БПКполн равна 6,27мг/л, поэтому принимаем двуступенчатое фильтрование на зернистых фильтрах. 1ступень-фильтрование воды - снизу вверх,2ступень-фильтрование воды сверху вниз.

Площадь фильтров F, м², определим по формуле

где Qp - расчетный расход, м³ /cyт, определяется по формуле:

Qp = Qcp.cyт  Kgen.max • k1 ,

здесь k1 - коэффициент, учитывающий допустимую неравномерность работы фильтров, согласно [1, п. 6.238], К1 = 0,85.

Qp = 57600 • 1,51 • 0,85 = 73929,6 м³/сут,

Qц - циркуляционный расход, м³/сут, определяется по формуле:

Qц= α • Qcp.cyт.

где α - доля от среднесуточного расхода, используемая на собственные нужды станции (промывку фильтров), зависит от загрузки фильтров и ступеней их работы. Для одноступенчатой фильтрации α = 0,03—0,05.

Qц= 0,1• 60500 = 1728 м3/сут.

V - скорость фильтрования, определяем по табл. 52 [1]. Для загрузки фильтров из дробленого керамзита V = 8ч- 10 м/ч.

На первой ступени при фильтрации снизу вверх примем V = 8,0 м/ч;

Т - число часов работы фильтров в сутки, Т = 24 ч;

n - число промывок фильтров в сутки (принимается 1-3 промывки в сутки в зависимости от качества исходной воды), n =1,0;

tnp - общее время промывки фильтра (в том числе и время на открытие и закрытие задвижек при промывке загрузки и пуск его в работу). Для двуступенчатой фильтрации tnp = 1 ч.

Общее число фильтров определим по формуле:

Принимаем Nф = 11 шт.

Площадь одного фильтра f1 , м²,

Размеры фильтра в плане принимаем конструктивно 6,0 м х 6,09 м.

Число фильтров

Загрузка фильтров из дробленого керамзита: для I ступени dз = 2,5-5,0 мм, Нз = 2-2,5 м;. 2 ступень d=1,25÷2,5мм Н=1,5÷2,0м

Интенсивность промывки W = 15,0 л/с-м².

Продолжительность промывки загрузки tnp = 10 мин = 600 с.

Скорость фильтрации при форсированном режиме

,

что допустимо для загрузки из дробленого керамзита.

Вместимость резервуаров промывной воды и грязных промывных вод от промывки фильтров принимаем не менее чем на две промывки [1, п. 6.239].

Площадь резервуара Fр, м², определяется по формуле:

где Нр - высота слоя воды в резервуаре, Нр = 3-5 м.

Размеры резервуара принимаются конструктивно, исходя из строительного модуля кратного 3,0.

Если принять размеры резервуара 9х 18 м, то Fp.факт.= 9 х 18 = 162м²

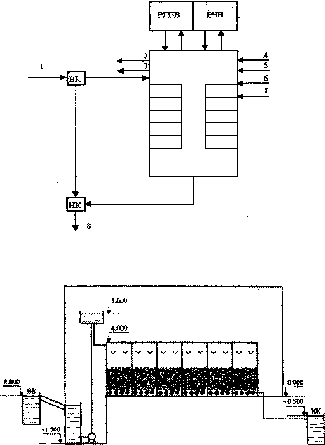

Примерное размещение блока доочистки в плане и в продольном профиле показано на рис. 6 .

Рис. 6. Блок доочистки:

1 - подача воды от вторичных отстойников; 2 ~ грязная промывная вода фильтров; 3 -осадок после промывки фильтров; 4 - хозяйственно-питьевой водопровод; 5 -подземный кабель; 6 - теплотрасса; 7 - внутриплощадочная самотечная бытовая канализация; 8 - подача на обеззараживание
