7.1.2. Аэрируемые песколовки

Число отделений аэрируемой песколовки должно быть не менее двух, причёенее двух, причёкорость движения сточных вод при максимальном притоке в аэрируемых песколовках принимается согласно таблице 28 v_s=0,08 1,2 м/с, расчётный диаметр частиц песка d=0,15 0,2 мм.

Принимаем число отделений аэрируемой песколовки n_отд=2 и определяем площадь живого сечения одного отделения:

= 3 м².

Рассчитываем длину песколовки по формуле :

L_s= = =8 м.

Где H_s – рабочая глубина песколовки, согласно п.6.27 принимается равной половине общей глубины, H_s =H/2. Общая глубина аэрируемой песколовки H=0,7 3,5 м По п.6.28 принимаем соотношение ширины песколовки к глубине : B:H=1,5.

Если принять B:H=1,5 , то В=1,5H.

Площадь поперечного сечения , тогда

Н= = =1,41 м.

Н_s=1,41/2=0,86 м;

К_s – коэффициент, принимаемый по таблице 27 в зависимости от соотношения В:Н и диаметра задерживаемых частиц, К=2,08;

u - гидравлическая крупность частиц песка, мм/с.

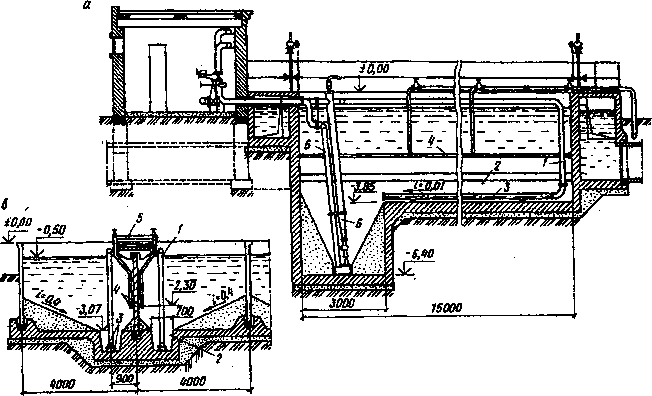

Рис. 2. Аэрируемая песколовка с гидромеханической системой удаления осадка:

а, б - продольный и поперечный разрезы соответственно;

1 - трубопровод подачи промывной воды; 2 - песковой лоток; 3 - спрыски; 4 - аэратор;

5 - воздуховод; 6 – гидроэлеватор

Определим глубину Н_к , м, конической части песколовки

Н_к=Н+i (В-b_k)=1,41+0,2 (2,6-1,0)=1,73 м;

Где i – уклон дна к песковому лотку, принимается i = 0,2 0,4 ;

В – ширина песколовки, В=1,5 Н=1,5 1,73=2,6 м;

b_{k –} конструктивная ширина одного отделения песколовки, b_k=1.0 м.

Количество собираемого песколовкой осадка определяется по формуле:

W_ос= = =12,02 м³;

Где Р – количество песка , задерживаемого в песколовках, принимается согласно п.6.31 ,Р=0,02 л/(чел сут);

t – продолжительность периода между чистками, принимается согласно п.6.32 ,t=3 сут.

Объём осадка в одном отделении W_ос1, м³, определяется

W_ос1= = =4 м³.

Смеситель водоизмеритель

Смеситель типа лотка Паршаля состоит из подводящего устройства, горловины и отводящего раструба. В результате сужения сечения и резкого изменения уклона дна в отводящем раструбе образуется гидравлический прыжок, в котором происходит интенсивное перемешивание потока.

Принимаем лоток пропускной способностью 32000-80000 м³/сут.;А = 1,73, В = 0,9, С = 1,3, D = 1,68, Е = 1,7, Н_А =0,61; Н^/ = 0,59; Н = 0,63; L = 6,6; l^/ = 7,4; l = 11; l^// = 13,97; b = 1.

Смеситель рассчитан на пропуск максимального расхода сточных вод в течении 10-15 мин. Конфигурация смесителей в плане и глубина слоя жидкости в них зависит от местных условий и характеристики воздуходувного оборудования.

В качестве смесителей могут быть использованы распределительные лотки и каналы очистных сооружений. Расход воздуха на перемешивание в зависимости от наличия и характера взвешенных веществ в сточных водах (1,5-3,0) ^. (4,0-6,0) м³/ м³ воды.

Д ля перемешивания можно применять механические или пневматические аэраторы. Для смешения могут быть использованы также перепады на лотках и каналах, в распределитель-ных камерах.

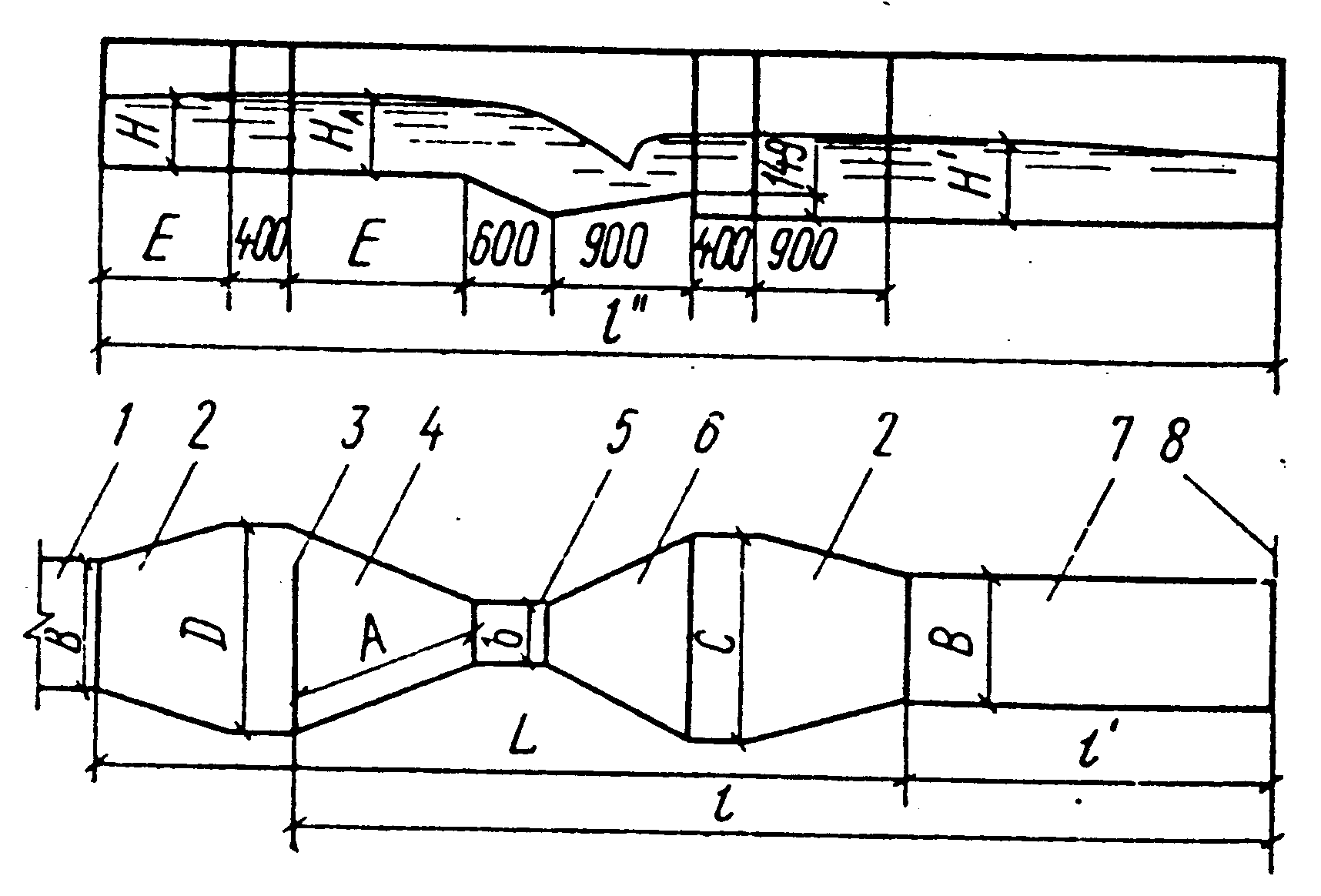

Рис. 8. Смеситель типа ”лоток Паршаля”

1- подводящий лоток; 2 - переход; 3 – трубопровод холодной воды; 4 – подводящий раструб; 5 – горловина; 6 – отводящий раструб; 7 – отводящий лоток; 8 – створ полного смешения.
