8.2 Метантенки

Одним из основных методов обезвреживания осадка в городских сточных водах является анаэробное сбраживание, осуществляемое микроорганизмами , способными в ходе жизнедеятельности окислять органические вещества осадков. Этот процесс происходит в метантенках, расчёт которых заключается в подсчёте количества образующихся на станции осадков , обоснованном выборе режима сбраживания, определение требуемого объёма сооружения и степени распада беззольного вещества.

Определим количество осадка по сухому веществу, поступающего из первичных отстойников:

Q_сух=С_ср.взвЭ К Q_сут10^-6=339,2 0,5575 1,2 57600 10^-6=13,07 т/сут,

Где Q_сут – производительность очистной станции, м³/сут;

Э – эффективность задержания взвешенных веществ в первичных отстойниках;

К – коэффициент, учитывающий увеличение объёма осадка за счёт крупных фракций взвешенных веществ , не улавливаемых при отборе проб для анализа К=1,1 1,2.

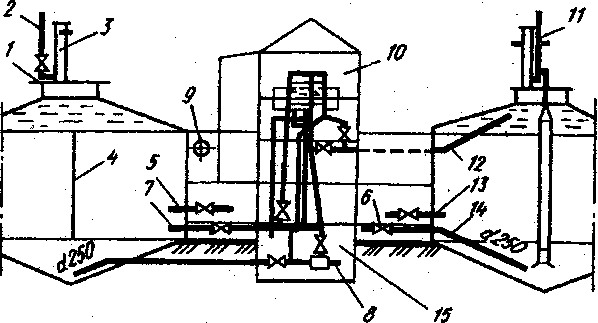

Рис. 7. Разрез метантенков и галереи управления:

1 -мостик обслуживания; 2 - свеча; 3 - газовый колпак; 4 - металлическая стремянка; 5 - напорный трубопровод инжектора; 6 - помещение инжектора; 7 - трубопровод выпуска сброженного осадка; 8 - трубопровод опорожнения; 9 - газопровод; 10 - помещение распределительных камер; 11 - таль; 12 - трубопровод для подачи сырого осадка;

13 - всасывающий трубопровод инжектора; 14 - трубопровод выпуска сброженного осадка; 15 - помещение насосной станции

Определим количество ила по сухому веществу из вторичных отстойников в схемах с аэротенками:

U_сух=(0,8 · С_ср.взв ·(1-Э) + а·Len – b) · Qср.сут · 10 ^–6,

где а – коэффициент прироста активного ила, а=0,3 0,5; 120,07

b – вынос активного ила из вторичных отстойников, b=15,0 мг/л.

U_сух=(0,8 · 339,2 ·(1-0,5575) + 0,3·343 – 15) · 57600 · 10 ^–6=11,9 т/сут

Общее количество сухого вещества, в схемах с аэротенками :

М_сух=Q_сух+ U_сух= 13,07 + 11,9=24,97 т/сут.

Расход сырого осадка находим по формуле:

V_ос= = =261,4 м³/сут,

где _ос- влажность осадка при самотечном удалении под гидростатическим давлением равно 95%;

_ос – объёмный вес осадка равный 1 т/м³.

Расход избыточного активного ила находится по формуле:

V_ил= = =440,7 м³/сут;

где _ил – влажность ила для вертикальных илоуплотнителей , равная 98 %;

_ил – объёмный вес ила , равный 1 т/м³.

Общее количество осадка и ила :

М_общ=V_ос+V_ил=261,4 + 440,7 = 702,1м³/сут.

Влажность смеси осадка и ила

_см=(1-М_сух/М_общ) 100=(1-24,97 / 702,1) 100=96,44 %.

Осадок в метантенке перемешивается и подогревается с помощью особых устройств. В зависимости от температуры , при которой происходит брожение , различают два типа процессов – мезофильное сбраживание, происходящее при температуре 30-35 ^оС , и термофильное , происходящее при температуре 50-55 ^оС.

Доза суточной нагрузки на метантенк принимается по в зависимости от влажности смеси осадка и ила .
