4.7 Подбор уплотнений.
В химических аппаратах с перемешивающими устройствами для герметизации места прохождения вращающегося вала сквозь неподвижную крышку применяют уплотнения.

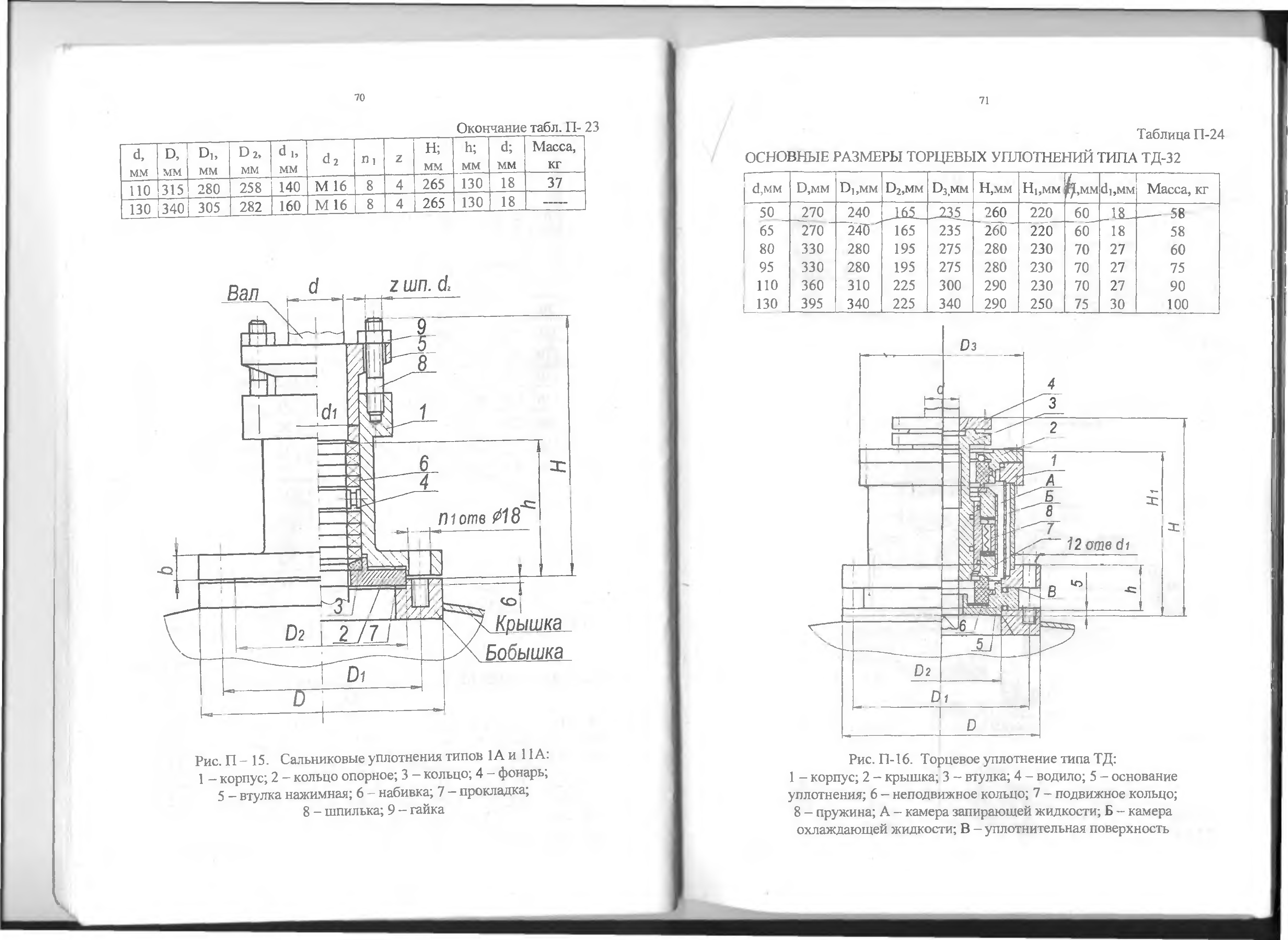

Мы выбрали торцевое уплотнение сальниковое
4.8 Опоры и строповые устройства аппарата
4.8.1 Опоры
Выбираем опоры-лапы,
- четыре опоры.
А)Проверочный расчет
-расчетная
нагрузка на одну опору, Н
-
максимальный вес аппарата при эксплуатации
и при гидравлических испытаниях, который
-
вес сухого аппарата.
-
вес жидкости, заполняющей аппарат при
испытаниях
-
допускаемая нагрузка на опору. (таб.
П-33)
-
вес цилиндрической части аппарата
-
вес цилиндрической части рубашки
- вес крышки аппарата
- вес днища аппарата
-
вес днища рубашки
- вес фланца.
- вес привода
- вес уплотнения
- - вес вала
-
- вес мешалки
- вес цилиндрической части рубашки
- вес эллиптической части рубашки
Для цилиндрических частей аппарата и
рубашки.
*9,8=0,97кН
*9,8=0,372кН
Т.к.
*9,8=0,450кН
*9,8=1,332кН
*9,8=3,430кН
(таб.
П-33)
Условие
прочности выполняется

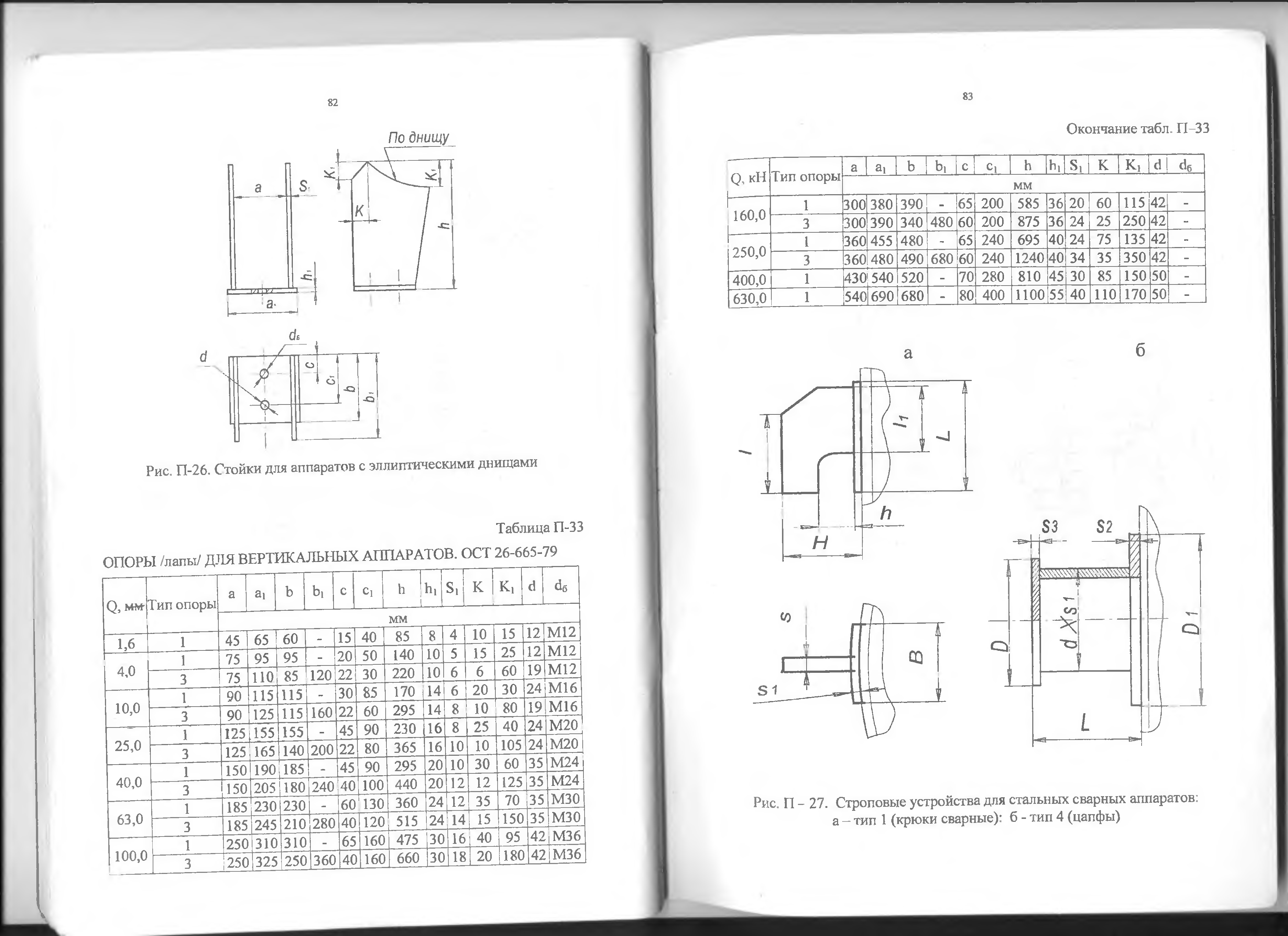

Следовательно выбираем размеры опор(лап) (таб. П-33)
Б)Проверим площадь опоры подкладного листа An из условия прочности бетона фундамента.
где
- допускаемое напряжение для бетона при
сжатии.
Для бетона марки 200
Условие выполняется.
4.8.2 Строповые устройства
Поднимают и перемещают аппараты при монтаже и ремонте с помощью строповки их канатами и цепями. Для удобства строповки вертикальных аппаратов на них предусматривают специальные устройства – ушки, крюки и цапфы.

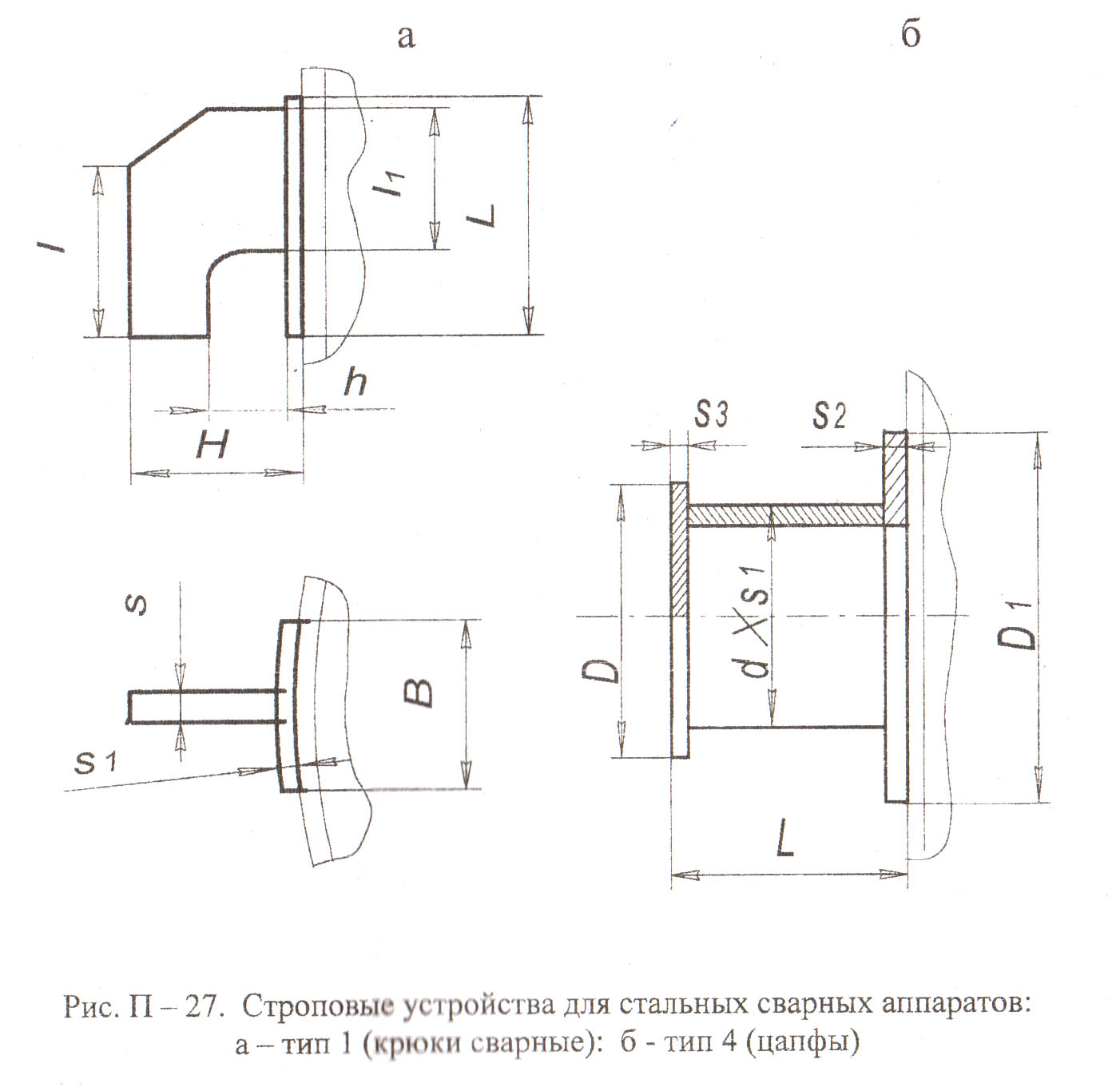

Рис. П-27
Нагрузки, приходящиеся на стропальные устройства
- коэффициент перегрузки.
=1.1 – коэффициент динамичности.
=1.2
– (при подъеме без траверсы)коэффициент
условий работы, учитывающий неравномерную
нагрузку на все точки строповки.
-
вес сухого аппарата.
-
число стропальных устройств.

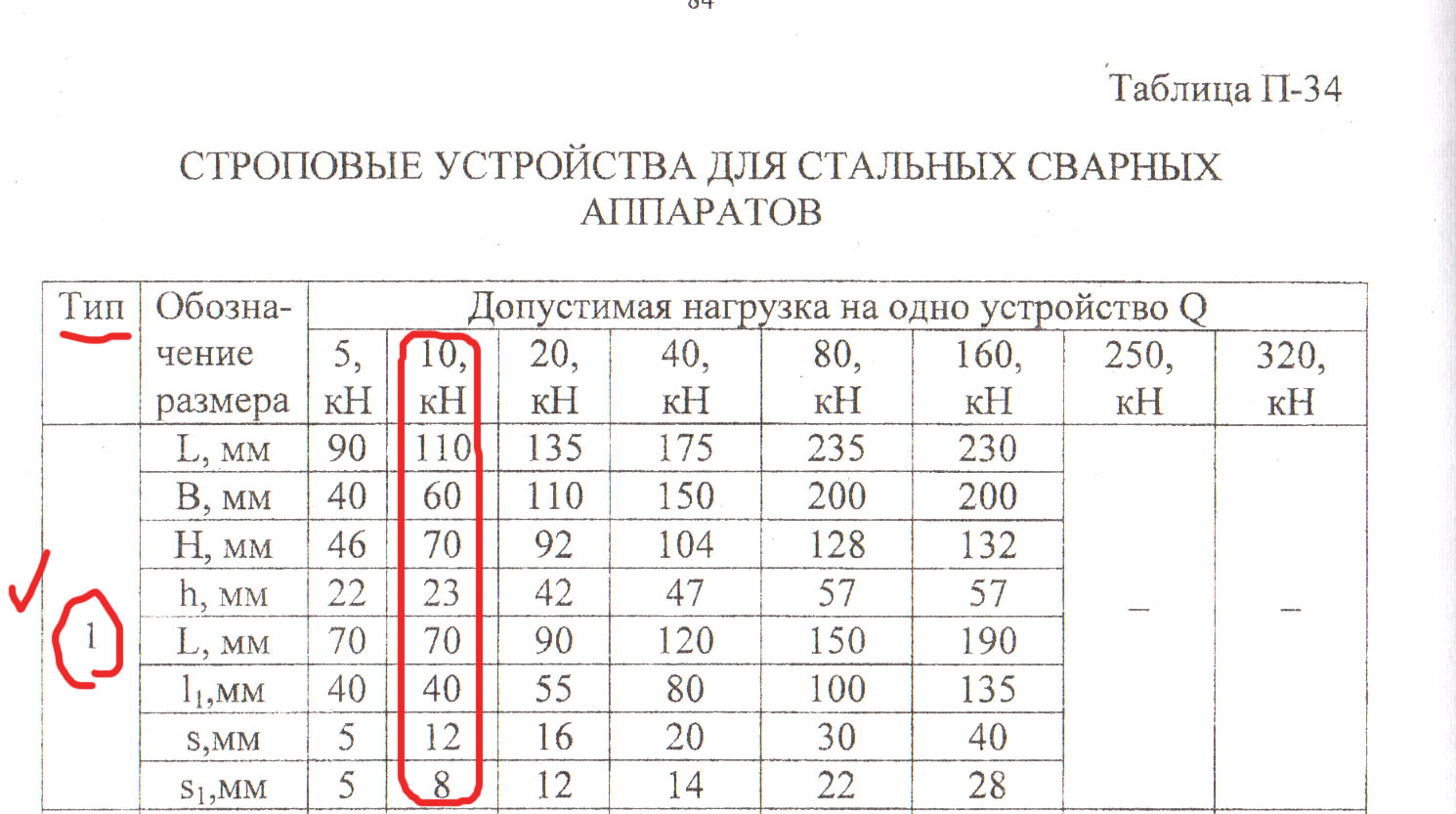

Выбираем крюки сварные (таб.П-34, тип1)
Установку устройств для строповки рекомендуется делать обязательно выше центра тяжести аппарата не менее, чем на 200-300мм. Ниже фланца на 80мм
Примечание: В месте установки лап и стропальных устройств в стенке аппарата возникают значительные изгибающие напряжения, поэтому стенку аппарата укрепляют подкладными листами, толщину которых берут обычно равной толщине стенки аппарата.
-
толщина подкладных листов.
4.9 Подбор загрузочного люка.

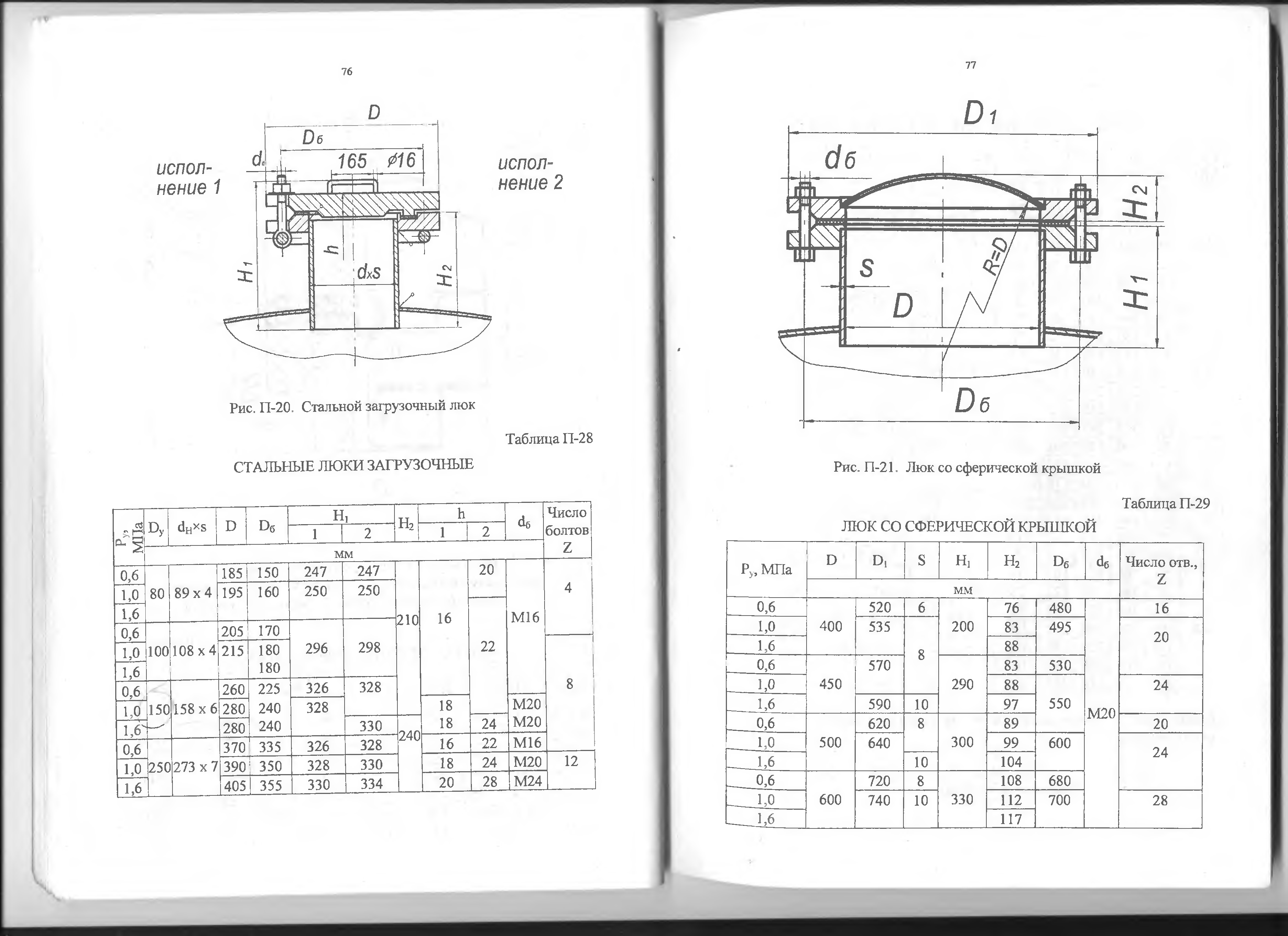

Люк со сферической крышкой
Рис. П-21+Таб. П-29
4.10 Подбор штуцеров.

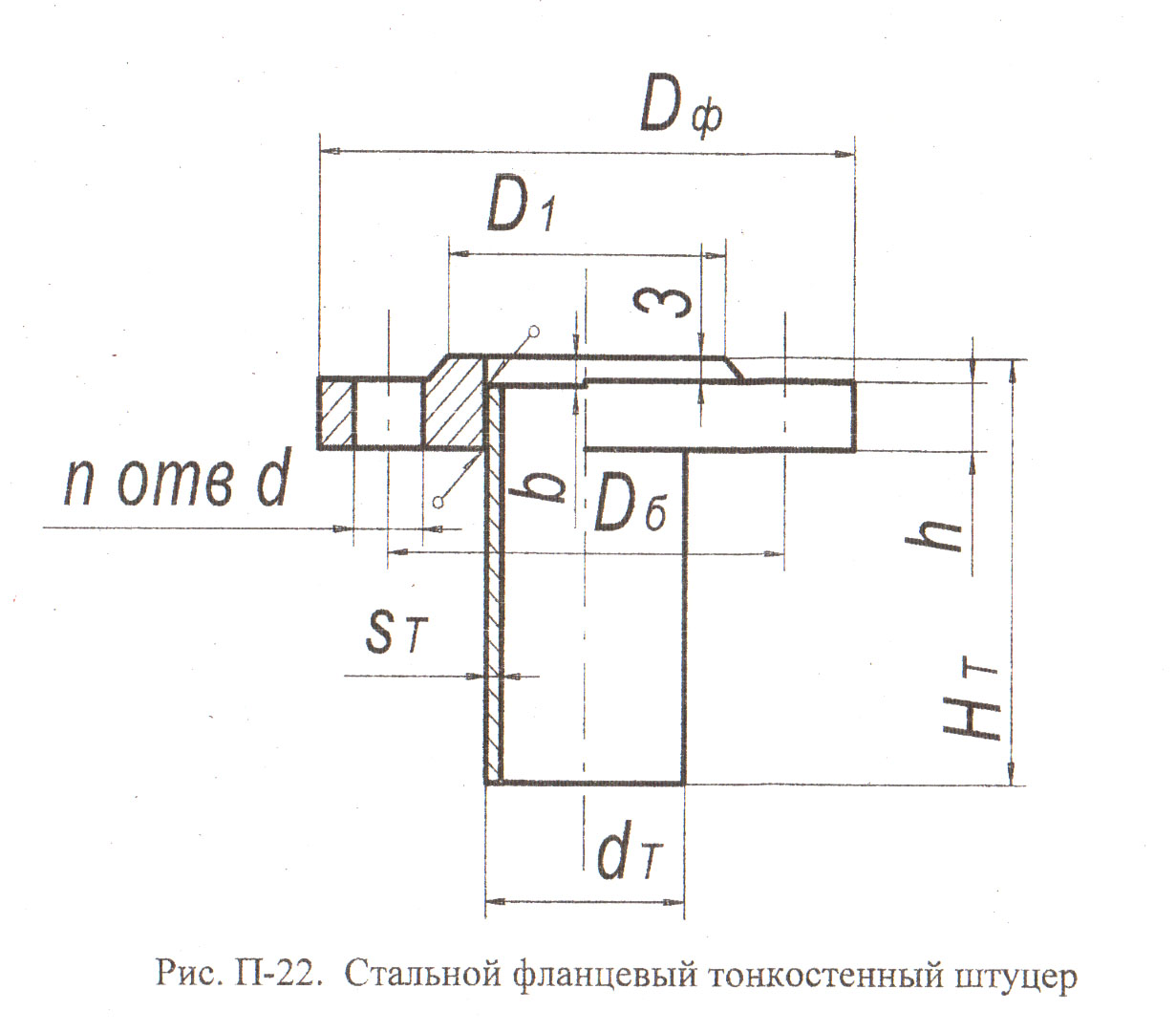

Стальные фланцевые тонкостенные штуцера
Таб.П-30+Рис.П-22
5. Заключение
Таким образом мы произвели расчет
химического аппарата с механическим
перемешивающим устройством. Все условия
прочности выполняются. Аппарат выполнен
по общепринятым стандартам. Общие
габариты аппарата
.
Где
-высота
аппарата,
-радиус
аппарата.
6. Литература
1) Л.Н. Аксенов, В.Н. Чечко. Методические указания «Расчет химического аппарата с механическим перемешивающим устройством».(методичка 4355). Российский химико-технологический университет им.Д.И. Менделеева, 2005г.
