1.3 Схема поперечной рамы

Определяем вертикальные размеры поперечной рамы. Отметку консоли колонны УК определим по формуле 1.3.1:

, (1.3.1)

где УГКР = 9м – уровень головки кранового рельса, по проекту;

- высота рельса для КР-70;

Высоту нижней части колонны определяем по формуле 1.3.2:

(1.3.2)

Отметку верха колонны УВК определяем по формуле 1.3.3:

, (1.3.3)

где - высота крана, принимаем по справочным данным для крана грузоподъемностью 30 т, при пролете крана ;

- необходимый по технике безопасности зазор между тележкой крана и фермой покрытия.

Отметку по верху покрытия определяем по формуле 1.3.4:

, (1.3.4)

где - толщина конструкции покрытия (рисунок 1.2.7)

- высота фермы покрытия.

Отметка верха здания УВЗ определяется исходя из раскладки стеновых панелей. На фундамент укладывается фундаментная балка высотой 0,3 м. Далее принимаем к установке шесть стеновых панелей высотой 2,4 м и одну доборную панель высотой 1,2 м. Получаем . Проверяем выполнение условия 1.3.5:

(1.3.5)

,

условие выполняется.

Схема поперечной рамы с необходимыми вертикальными размерами изображена на рисунке 1.3.1:

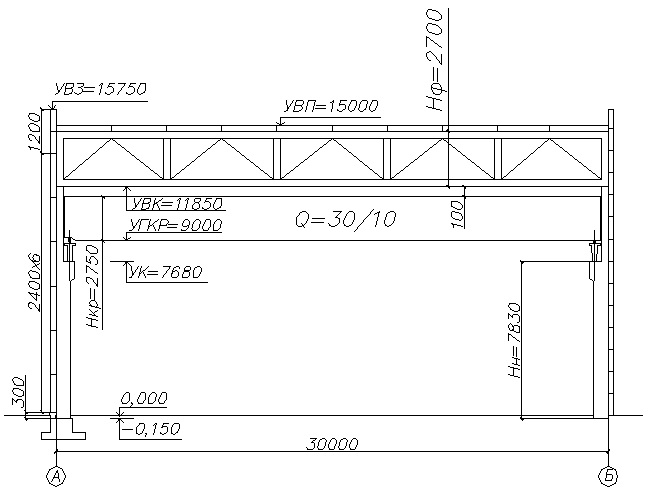

Рисунок 1.3.1 – Схема поперечной рамы

Определяем необходимые горизонтальные размеры.

Подкрановая балка располагается на консоли колонны с привязкой относительно оси 0,75 м. По технике безопасности между подкрановой балкой и надкрановой частью колонны необходим зазор более 0,06 м (рисунок 1.3.2).

Рисунок 1.3.2 – Схема расположения подкрановой балки

2 СБОР НАГРУЗОК НА РАМУ

2.1 ПОСТОЯННЫЕ НАГРУЗКИ

2.1.1 НАГРУЗКИ ОТ ПОКРЫТИЯ И СХЕМА НАГРУЗОК

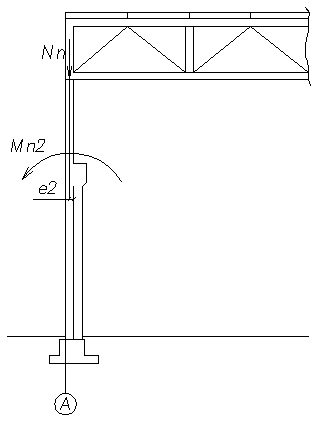

Рисунок 2.1.1.1 – Нагрузки от покрытия

Нагрузка от покрытия определяется по формуле 2.1.1.1:

, (2.1.1.1)

где - нагрузка от фермы;

- нагрузка от кровли.

Нагрузку от фермы определяем по формуле 2.1.1.2:

, (2.1.1.2)

где , вес одной панели принимаем 30 кН;

- коэффициент надежности.

Нагрузку от кровли определяем по формуле 2.1.1.3:

, (2.1.1.3)

где - нагрузка от кровли на квадратный метр. Нагрузку от слоев кровли заносим в таблицу 2.1.1.1:

Таблица 2.1.1.1 – Определение нагрузки от кровли

	Нагрузка	Нормативное значение,		Расчетное значение,
1	Собственный вес ребристой плиты покрытия	2,33	1,1	2,56
2	Пароизоляция	0,05	1,3	0,065
3	Цементно-песчаная стяжка, плотностью , толщина	0,72	1,3	0,936
4	Утеплитель Rockwool РуфБаттс, плотностью , толщина	0,144	1,3	0,187
5	Водоизоляция	0,2	1,3	0,26
	Итого

Определяем :

,9

Определяем по формуле 2.1.1.1:

Из-за эксцентриситета осей подкрановой и надкрановой частей колонны возникает момент . Эксцентриситет определяем по формуле 2.1.1.4:

(2.1.1.4)

Момент определяем по формуле 2.1.1.5:

(2.1.1.5)

Расчетная схема поперечной рамы изображена на рисунке 2.1.1.2:

Рисунок 2.1.1.2 – Расчетная схема нагрузок от покрытия

2.1.2 НАГРУЗКА ОТ ВЕРХНЕЙ ЧАСТИ КОЛОННЫ И СХЕМА НАГРУЗОК

Нагрузка от верхней части колонны определяется по формуле 2.1.2.1:

, (2.1.2.1)

где - объем бетона верха колонны, определим по формуле 2.1.2.2:

, (2.1.2.2)

- плотность бетона;

- коэффициент надежности.

Момент определяем по формуле 2.1.2.3:

(2.1.2.3)

Схему к расчету изображаем на рисунке 2.1.2.1:

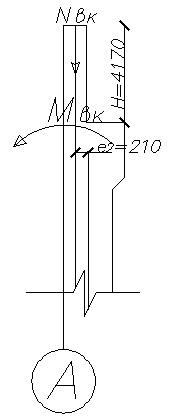

Рисунок 2.1.2.1 – Схема действия нагрузки от верхней части колонны

Расчетная схема нагрузки от верхней части колонны изображена на рисунке 2.1.2.2:

Рисунок 2.1.2.1 – Расчетная схема нагрузок от верхней части колонны

2.1.3 НАГРУЗКА ОТ СТЕНОВОГО ОГРАЖДЕНИЯ ВВЕРХУ И СХЕМА НАГРУЗОК

До отметки 14 м стеновые панели самонесущие. После отметки 14 м стеновые панели навешиваются на колонны. Учитывая, что УВЗ=15,75 м, навесной будет только верхняя доборная стеновая панель высотой 1,2 м (рисунок 2.1.3.1). Определим нагрузку от этой панели.

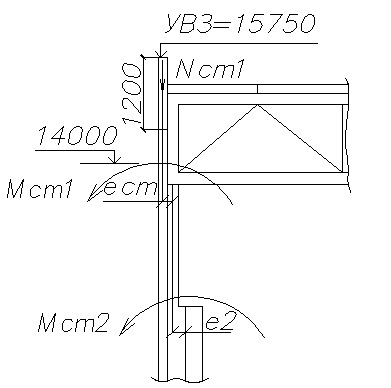

Рисунок 2.1.3.1 – Схема действия нагрузки от стенового ограждения вверху

Нагрузка от стенового ограждения вверху определяется по формуле 2.1.3.1:

, (2.1.3.1)

где - высота навесного стенового ограждения;

- толщина стеновой панели;

- плотность керамзитобетона;

- коэффициент надежности

Эксцентриситет определяем по формуле 2.1.3.2:

(2.1.3.2)

определяем по формуле 2.1.3.3:

(2.1.3.3)

определяем по формуле 2.1.3.4:

(2.1.3.4)

Расчетную схему нагрузок от стенового ограждения сверху изображаем на рисунке 2.1.3.2:

Рисунок 2.1.3.2 – Расчетная схема нагрузок от стенового ограждения сверху

2.1.4 НАГРУЗКА ОТ НИЖНЕЙ ЧАСТИ КОЛОННЫ И СХЕМА НАГРУЗОК

Нагрузка от нижней части колонны определяется по формуле 2.1.4.1:

, (2.1.4.1)

где - объем бетона низа колонны, определим по формуле 2.1.4.2:

, (2.1.4.2)

- плотность бетона;

- коэффициент надежности.

Расчетную схему нагрузок от нижней части колонны изображаем на рисунке 2.1.4.1:

Рисунок 2.1.4.1 – Расчетная схема нагрузок от нижней части колонны

2.1.5 НАГРУЗКА ОТ СТЕНОВОГО ОГРАЖДЕНИЯ ВНИЗУ И СХЕМА НАГРУЗОК

Нагрузка от самонесущих стеновых панелей, расположенных ниже отметки 14 м приходится на конструкции фундамента и передается через фундаментные балки.

Нагрузку определяем по формуле 2.1.5.1:

, (2.1.5.1)

где - высота навесного стенового ограждения;

Рисунок 2.1.5.1 – Расчетная схема нагрузок от стенового ограждения внизу

2.1.6 НАГРУЗКА ОТ ПОДКРАНОВЫХ КОНСТРУКЦИЙ И СХЕМА НАГРУЗОК

Подразумевается нагрузка от подкрановой балки и рельса, которая передается на колонну через консоль (рисунок 2.1.6.1).

Рисунок 2.1.6.1 – Нагрузка от подкрановых конструкций на консоль колонны

Нагрузка от подкрановых конструкций определяется по формуле 2.1.6.1:

, (2.1.6.1)

где - нагрузка от подкрановой балки, определяем по формуле 2.1.6.2:

, (2.1.6.2)

где - собственный вес подкрановой балки, определяем по формуле 2.1.6.3:

, (2.1.6.3)

где – площадь поперечного сечения подкрановой балки. Определяем, пользуясь рисунком 1.2.5:

- коэффициент надежности для бетона

- нагрузка от рельса, определяем по формуле 2.1.6.4:

, (2.1.6.4)

где - вес одного погонного метра принятого рельса КР-70;

- коэффициент надежности для стали

,

Момент, возникающий из-за эксцентриситета , определяем по формуле 2.1.6.5:

(2.1.6.5)

Расчетная схема от действия нагрузок от подкрановых конструкций изображена на рисунке 2.1.6.2:

Рисунок 2.1.6.2 – Расчетная схема от действия нагрузок от подкрановых конструкций
