1 Компоновка конструктивной схемы каркаса здания

1.1 Общие данные для проектирования

Одноэтажное промышленное здание состоит из поперечных и продольных рам. Поперечная рама состоит из колонн, жестко заделанных в фундамент (рисунок 1.1.1), и шарнирно опирающихся на них ригелей (рисунок 1.1.2).

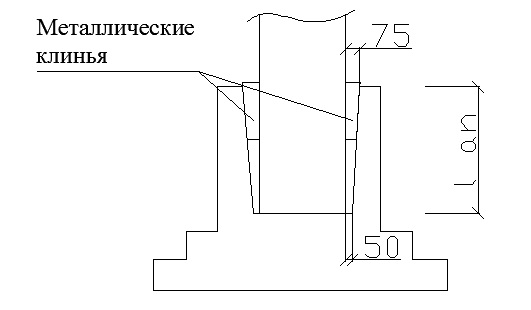

Рисунок 1.1.1 – Жесткая заделка колонн в фундамент стаканного типа

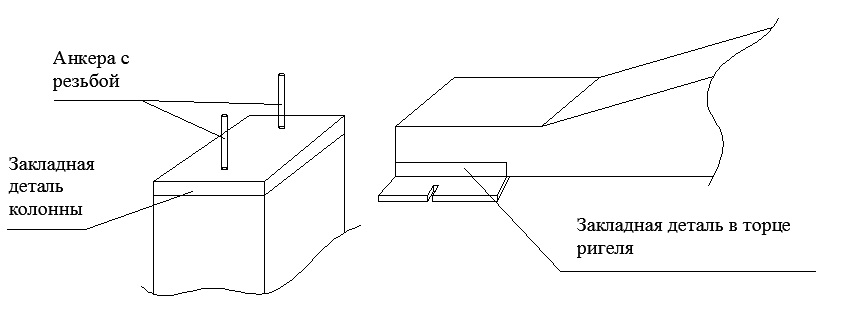

Рисунок 1.1.2 – Шарнирное опирание ригелей на колонны

Такая конструктивная схема поперечной рамы должна обеспечивать жесткость и устойчивость здания в поперечном направлении.

Продольные рамы состоят из колонн, подкрановых балок, плит покрытия и вертикальных связей жесткости (для промышленных зданий – стальные связи).

Продольные рамы должны обеспечивать жесткость и устойчивость здания в продольном направлении. Устойчивость здания в продольном направлении будет обеспечена установкой вертикальных связей жесткости и созданием жесткого диска покрытия (рисунок 1.1.3). Плиты покрытия привариваются к фермам не менее чем в трех точках. Швы между плитами замоноличиваются.

Рисунок 1.1.3 – Обеспечение устойчивости здания в продольном направлении
