Импульсный рнд с ретрансляцией сигнала: структурная схема, принцип работы, достоинства и недостатки
Импульсные радионавигационные дальномеры первой группы являются дальномерами с ответчиком. Они применяются в составе угломерно-дальномерных радиотехнических систем ближней навигации (РСБН) для измерения дальности от ЛА до наземного радиомаяка в целях обеспечения точного самолетовождения по заданному маршруту. В составе ПРМГ радиодальномеры этой группы используются для указания экипажу самолета, производящего посадку, расстояния до начала ВПП (до точки приземления).
Рассмотрим принцип построения и работу РНД с ответчиком по обобщенной структурной схеме, изображенной на рис. 4.

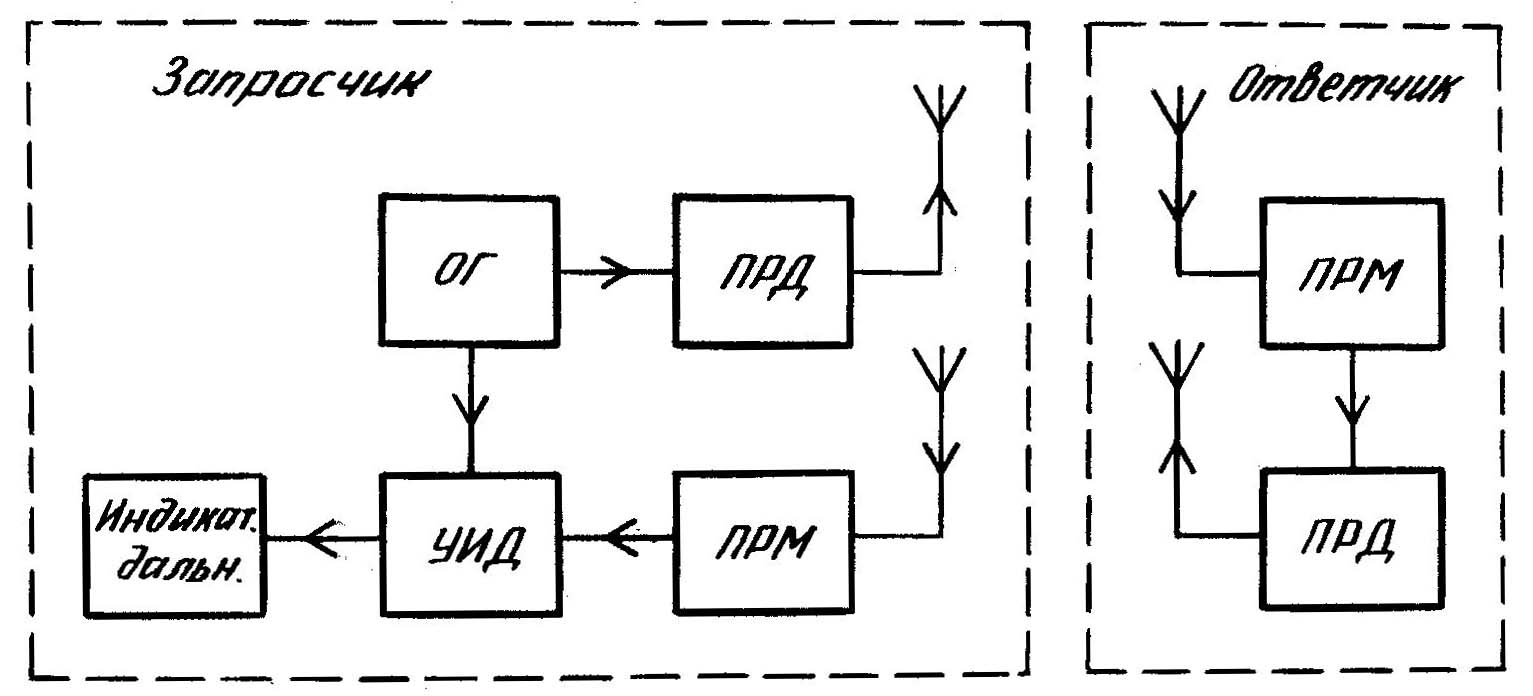

Рис. 4. Импульсный РНД с ретрансляцией сигнала
В РНД с ответчиком имеются два канала связи: запроса и ответа. Стабильный опорный генератор (ОГ) входит только в состав бортовой станции (запросчика). При передаче запросчик РНД излучает кратковременный высокочастотный радиоимпульс, который принимается приемником ответчика, усиливается и преобразуется в приемнике и передатчике и затем переизлучается (обычно на другой несущей частоте). Переизлученный сигнал принимается приемником запросчика и после усиления и преобразования подается на устройство измерения дальности (УИД), в котором измеряется время запаздывания принятого сигнала относительно излученного, поступающего из ОГ.
Если задержки сигнала в ответчике и приемном тракте запросчика малы и ими можно пренебречь, или они точно известны и могут быть учтены, то измеряемый временной интервал 3=2Д/с. (3)
Шкала дальномера градуируется в соответствии с формулой (3) (Д=с3/2). Погрешность измерения дальности в этом случае Д=с3/2. Причем здесь погрешность измерения времени задержки 3=(f0/f0)3n, определяется погрешностью n, обусловленной действием помех, нестабильностью скорости распространения радиоволн и действием других факторов, а также, в определенной степени, определяется нестабильностью опорного генератора и не зависит от времени полета. В связи с этим требования к стабильности частоты опорного генератора в РНД с ответчиком значительно ниже, чем в РНД без ответчика и имеют порядок f0/f0=10-5.
Такая нестабильность обеспечивается обычным кварцевым генератором, что является основным достоинством рассматриваемых РНД, благодаря чему они сейчас находят широкое применение в ВВС.
К основным недостаткам РНД с ответчиком относятся:
ограниченная пропускная способность (зависящая в основном от энергетических возможностей передатчика ответчика, который должен с требуемым качеством обслуживать заданное количество запросчиков);
отсутствие скрытности работы бортового оборудования;
Ограниченная дальность действия РНД из-за сравнительно невысокой мощности бортового передатчика;
более низкая по сравнению с РНД без ответчика помехоустойчивость из-за наличия двух каналов связи;
расширенный диапазон занимаемых РНД частот, так как работа каналов запроса и ответа обычно производится на различных несущих частотах.
Импульсный рнд без ретрансляции сигнала: структурная схема, принцип работы, достоинства и недостатки
В РНД без ответчика, обобщенная структурная схема которого представлена на рис. 5, измеряется время распространения сигнала, излучаемого наземной станцией, до ЛА, на борту которого установлен приемник. В состав передатчика наземной станции и бортового приемника входят высокостабильные опорные генераторы, которые перед вылетом ЛА синхронизируются между собой специальным сигналом синхронизации, излучаемым наземной станцией. (ОГ – опорный генератор, УИД – устройство измерения дальности)

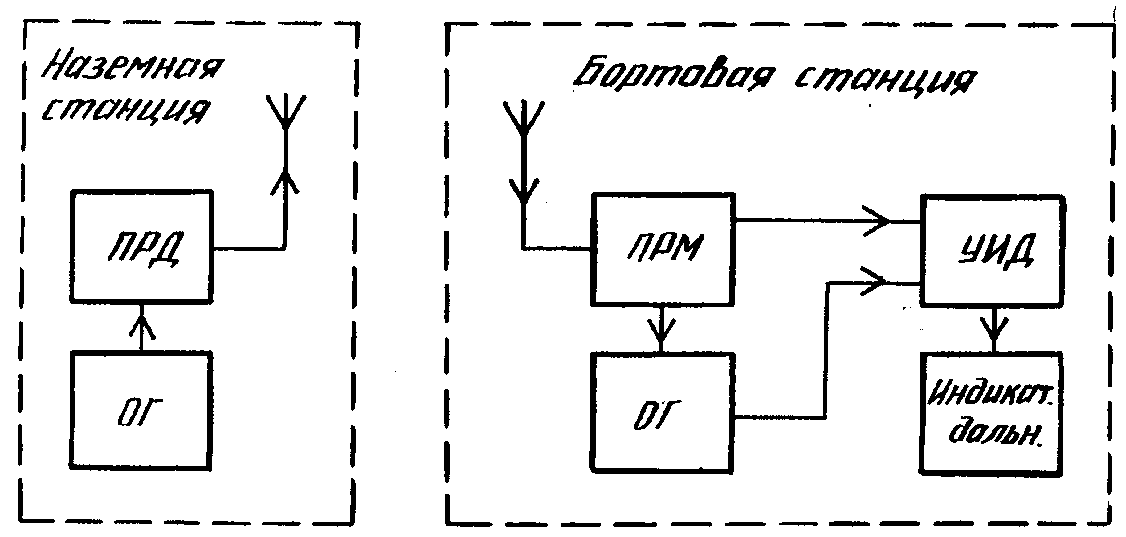

Рис. 5. Импульсный РНД без ретрансляции сигнала
На борту ЛА по принятому сигналу измеряется интервал времени 3=Д/с, а дальность определяется выражением Д=с3. (1)
Из формулы (1) следует, что погрешность измерения дальности Д=с3. Величина 3 в основном зависит от нестабильности частоты ОГ и времени полета tпол:
,
(2)
где f0/f0 - относительная нестабильность частоты ОГ; сп - погрешность измерения времени распространения, обусловленная нестабильностью скорости распространения радиоволн, неточностью синхронизации бортового генератора, действием помех и рядом других факторов.
Для удовлетворения современным требованиям, предъявляемым к точности измерения дальности (Д=1...3 км при tпол10 ч), опорные генераторы должны иметь относительную нестабильность частоты f0/f0=10-9...10-10. Такая высокая стабильность частоты может быть достигнута лишь в атомных и молекулярных генераторах.
Необходимость обеспечения высокой стабильности частоты опорных генераторов является основным недостатком РНД без ответчика.
Достоинства таких РНД заключаются в следующем:
бортовое оборудование не работает на излучение, благодаря чему достигается высокая скрытность;
неограниченная пропускная способность;
сравнительно большая дальность действия, поскольку мощность наземной станции может быть достаточно большой.
Успехи, достигнутые в создании молекулярных квантовых генераторов, делают РНД без ответчика весьма перспективным, так как одна наземная станция может обслуживать неограниченное число ЛА, находящихся в зоне ее действия.
