3. Подбор крана

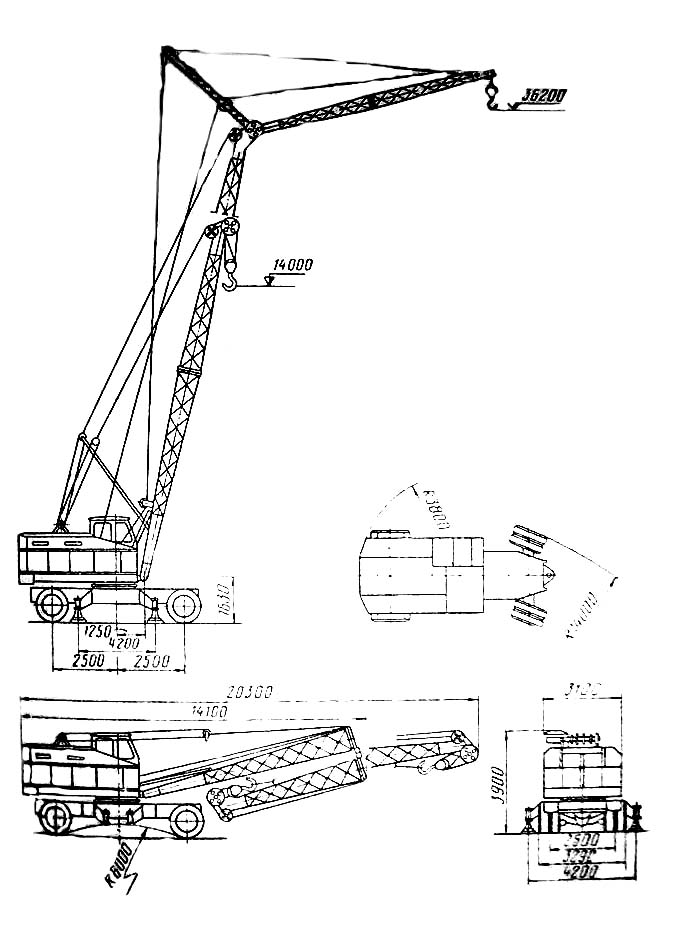

Кран пневмоколесный КС 5363

Технические характеристики:

Максимальная грузоподъемность, т:

- на выносных опорах - 36

- без выносных опор - 14

при передвижении крана с грузом на крюке - 10,5

Высота подъема крюка, м:

- номинального груза - 16,5

- максимальная - 36,2

- максимальная с башенным оборудованием - 50

Скорость подъема-опускания груза (при кратности полиспаста 8), м/мин:

- посадочная - 0,2

- наибольшая (двумя лебедками) - 5

Средняя скорость изменения вылета, м/мин - 2,0

Преодолеваемый краном уклон, град - 13

Скорость передвижения, км/ч - 19,5

Конструктивная масса, т - 32,6

Максимальная масса груза, при устройстве водопропускной двухочковой трубы диаметром 1.5 м, равняется 4.9 т., при этой нагрузке максимальный вылет стрелы крана КС- 5363 равняется 10 метрам

Таблица 3.1 - Калькуляция затрат труда на строительство 1 круглой двухочковой железобетонной трубы диаметром 1.5м, l = 48.78м

№ п/п

Источник обоснования норм выработки

Наименование работ в порядке их технологической последовательности с расчетом потребных ресурсов

Состав бригады, звена

Единица измерения

Объем работ

Норма врем

Чел.-ч(маш-ч)

Расценка, руб.

Потребное кол-во чел-см()маш-см

Зар.плата, руб

1

ЕНиР , , табл.2, № 2б

Срезка растительного слоя бульдозером

ДЗ-8 толщиной 20 см с перемещением его на расстояние 30 м

Машинист 6 разр.-1

1000 м2

1.429

1.8

(1.8)

1-91

2.57

(2.57)

2-73

2

ЕНиР, , табл.2, № 6а

Планировка стройплощадки бульдозером ДЗ-8 за три прохода по одному следу

Машинист 5 разр.-1

1000 м2

1.429

0.35

(0.35)

0-24.5

0.5

(0.5)

0-35

3

ЕНиР, , № 6(применит.)

Погрузка звеньев трубы ф1. 5м автомобильным краном КС-5363

Монтажники:

1 разр.-1

3 разр.-1

Машинист 6 разр.-1

1 звено

20

0.375

(0.125)

0-24.7

0.94

(0.31)

4-94

4

ЕНиР, , № 1(применит.)

Погрузка блоков оголовков краном КС-5363

Монтажники:

4 разр.-1

3 разр.-1

Машинист 6 разр.-1

1 блок

4

0.66

(0.22)

0-43.4

0.33

(0.11)

1-74

5

ЕНиР, , № 1(применит.)

Разгрузка и сортировка блоков оголовков краном КС-5363

Монтажники:

4 разр.-1

3 разр.-1

Машинист 6 разр.-1

1 блок

4

0.66

(0.22)

0-43.4

0.33

(0.11)

0-74

6

ЕНиР, , № 6

Разгрузка и сортировка звеньев трубы ф 1.5 м краном КС-5363

Монтажники:

4 разр.-1

3 разр.-1

Машинист 6 разр.-1

1 звено

20

0.41

(0.22)

0-24.7

1.02

(4.4)

4-94

7

ЕНиР, 2-1-15 табл.2, № 5б+д

Разработка грунта экскаватором Э-4010 с погрузкой в транспортные средства.

Машинист 5 разр.-1

100 м3

1.58

10.4

(5.2)

10-24

2.05

(1.02)

16-18

8

ЕНиР, 2-1-31 табл.3, № 2е

Разработка грунта вручную и зачистка поверхности дна и стенок

Землекоп 5 разр.-5

100 м3

0.49

_1.3_

0-64.1

0.64

0-31

9

ЕНиР, 2-1-8А табл.3, п.5

Погрузка щебеночной смеси экскаватором с прямой лопатой Э-652

Машинист 6 разр.-1

Помощник маш. 5 разр.-1

100 м3

2.87

3

(1.5)

2-24

1.04

(0.54)

6-43

10

ЕНиР, 4-4-93 №1

Установка портальных блоков оголовков автомоб. краном КС-5363

Маш-т крана

6 разр.-1

Монтажники конструкции:

4 разр.-2

3 разр.-2

1 блок

4

2.5

(0.5)

1-57.5

1.25

(0.25)

6-3

11

ЕНиР, 4-4-93 №4

Установка откосных крыльев оголовков автомоб. краном КС-5363

Маш-т крана

6 разр.-1

Монтажники конструкции:

4 разр.-2

3 разр.-2

1 блок

4

1.85

(0.37)

1-16.5

0.92

(0.18)

4-66

12

ЕНиР, 4-4-94 №26

Установка звеньев трубы диаметром 1.5 м автомоб. краном КС-5363

Маш-т крана

6 разр.-1

Монтажники конструкции:

4 разр.-2

3 разр.-2

1 звено

50

2.40

(0.48)

1-50.9

15.0

(3.0)

75-45

22

ЕНиР, 4-4-101 №1

Устройство обмазочной гидроизоляции битумом

Гидроизолир.:

3 разр.-2

2

472.5

0.26

0-14.4

15.36

68-04

13

ЕНиР, 4-4-98 №17-31, №1+3

Бетонирование лотков оголовков толщиной 20см и уход за свежеуложенным бетоном

Бетонщики:

4 разр.-1

3 разр.-2

3

39.33

3.49

1-96

17.16

77-09

14

ЕНиР, 4-4-99 №1

Конопатка швов звеньев трубы паклей, пропитанной битумом

Монтажники констр.:

4 разр.-1

3 разр.-2

1м шва

180.6

0.155

0-09.1

3.5

16-43

15

ЕНиР, 4-4-99 №2

Заделка швов цементным раствором

Монтажники констр.:

4 разр.-1

1м шва

180.6

0.084

0-05.3

1.9

9-57

16

ЕНиР, 2-1-44 №2б

Обратная засыпка котлована вручную

Землекопы:

5 разр.-1

3

20.5

0.88

0-41

10.95

40-8

17

ЕНиР, 2-1-59

Трамбование грунта ручной трамбовкой

Землекопы

5 разр.-1

1 м3

20.5

0.80

1-07

9.95

106-48

18

ЕНиР, 2-1-21 табл.2, №6б+д

Обратная засыпка котлована бульдозером ДЗ-8 с перемещением грунта до 50м

Машинист

5 разр.-1

100м3

0.47

27.46

14-07

1.6

6-6

19

ЕНиР, 2-1-59

Трамбование грунта ручной трамбовкой при толщине слоя до 0.2м

Землекоп

5 разр.-1

100 м3

0.47

2.46

14-07

0.14

6-6

Итого:

98.89

(11.4)

528-85

Укрепительные работы

20

ЕНиР, 13-5, табл.1, №16, ЕНиР, 4-4-89

Укрепление откосов и русла входного и откосов выходного оголовков плитами П-1 на цементном растворе 2 см и слоев щебня 10 см

Мостовщики:

4 разр.-1

3 разр.-2

100 м2

0.96

52.42

30-28

6.29

29-07

21

ЕНиР, 4-4-88, № 4а

Устройство щебеночной подготовки толщиной 10 см под укрепление монолитным бетоном

Дор. рабочие:

4 разр.-1

3 разр.-1

2 разр.-1

100 м2

0.96

14.5

8-09

1.74

7-77

22

ЕНиР, 4-4-98, 17-31, № 1+3

Укрепление откосов и русла трубы монолитным бетоном и уход за свежеуложенным бетоном

Бетонщики:

4 разр.-1

3 разр.-2

1 м3

52.5

3.49

1-96

22.9

102-9

23

ЕНиР, 1-11 №3б

Погрузка камня вручную в автомобиль ЗИЛ-555

Подсобные(транспорт) рабочие 1 разряда - 1

т

37.5

0.41

0-18

1.92

6-75

24

ЕНиР, 13-5 №1

Устройство каменной наброски

Мостовщики 3 разр. - 1

100 м3

0.135

66.9

37-11

1.13

5-01

Итого:

33.98

(0)

151-32

Всего:

132.87

(11.4)

680-17
