Диаграмма состояний передачи tcp

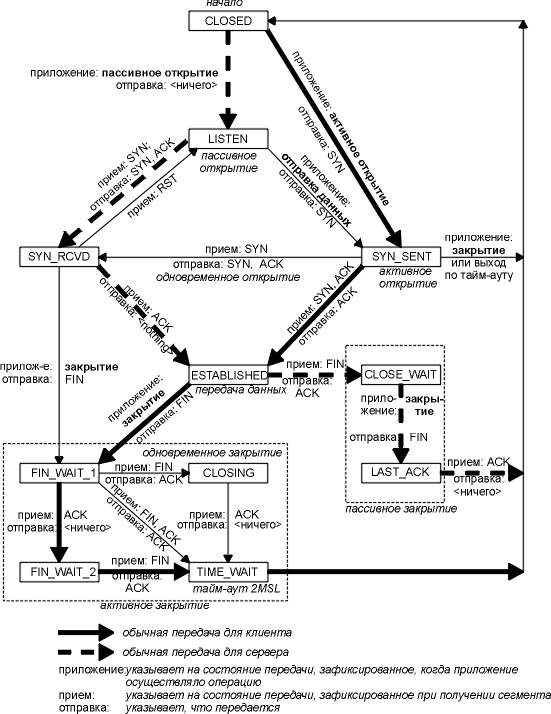

Рисунок 5 Диаграмма изменений состояния TCP.
Мы описали несколько правил установления и разрыва TCP соединения. Эти правила собраны в диаграмму состояний передачи, которая приведена на рисунке 5.
Необходимо отметить, что эта диаграмма - диаграмма стандартных состояний. Мы пометили обычную передачу клиента сплошными жирными стрелками, а обычную передачу сервера пунктирными жирными стрелками.
Две передачи, ведущие к состоянию УСТАНОВЛЕНО (ESTABLISHED), соответствуют открытию соединения, а две передачи, ведущие от состояния УСТАНОВЛЕНО (ESTABLISHED), соответствуют разрыву соединения. Состояние УСТАНОВЛЕНО (ESTABLISHED) наступает в тот момент, когда появляется возможность осуществить передачу данных между двумя сторонами в обоих направлениях. В следующих главах будет описано, что происходит в этом состоянии.
Мы объединили четыре квадратика в левой нижней части диаграммы внутри пунктирной рамки и пометили их "активное закрытие" (active close). Два других квадратика (ОЖИДАНИЕ_ЗАКРЫТИЯ - CLOSE_WAIT и ПОСЛЕДНЕЕ_ПОДТВЕРЖДЕНИЕ - LAST_ACK) объединены пунктирной рамкой и помечены как "пассивное закрытие" (passive close).
Названия 11-ти состояний (ЗАКРЫТО - CLOSED, СЛУШАЕТ - LISTEN, SYN_ОТПРАВЛЕН - SYN_SENT, и так далее) на этом рисунке выбраны таким образом, чтобы соответствовать состояниям, которые выводит команда netstat. Имена же netstat, в свою очередь, практически идентичны именам, описанным в RFC 793. Состояние ЗАКРЫТО (CLOSED) в действительности не является состоянием, однако является стартовой и конечной точкой для диаграммы.
Изменение состояния от СЛУШАЕТ (LISTEN) к SYN_ОТПРАВЛЕН (SYN_SENT) теоретически возможно, однако не поддерживается в реализациях Berkeley.
А изменение состояния от ПОЛУЧЕН_SYN (SYN_RCVD) назад к СЛУШАЕТ (LISTEN) возможно только в том случае, если в состояние ПОЛУЧЕН_SYN (SYN_RCVD) вошли из состояния СЛУШАЕТ (LISTEN) (это обычный сценарий), а не из состояния SYN_ОТПРАВЛЕН (SYN_SENT) (одновременное открытие). Это означает, что если мы осуществили пассивное открытие (вошли в состояние СЛУШАЕТ - LISTEN), получили SYN, послали SYN с ACK (вошли в состояние ПОЛУЧЕН_SYN - SYN_RCVD) и затем получили сброс вместо ACK, конечная точка возвращается в состояние СЛУШАЕТ (LISTEN) и ожидает прибытия другого запроса на соединение.
Задание
Установить соединение с 194.87.0.50:80 при помощи telnet telnet 194.87.0.50 80

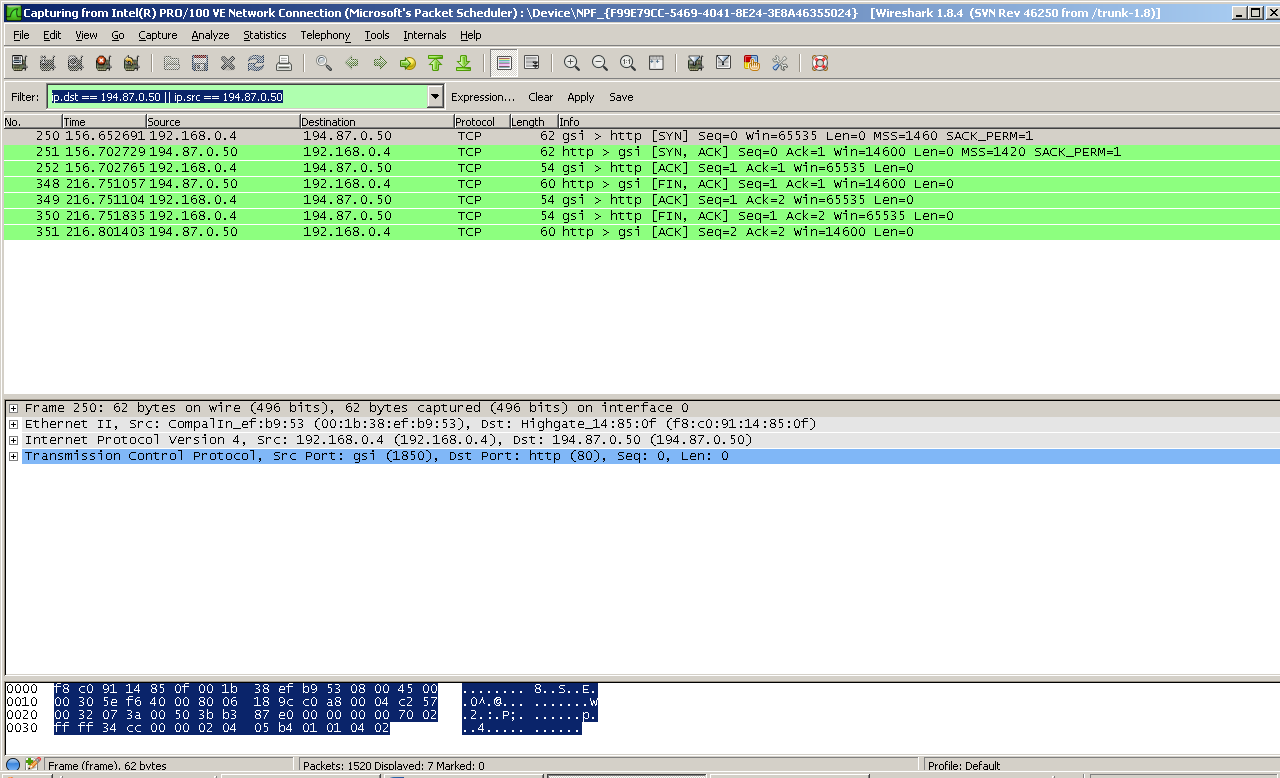

Исследовать процесс установления и разрыва соединения фильтр: ip.dst == 194.87.0.50 || ip.src == 194.87.0.50
Описать флаги и номера сегментов
