МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра архитектуры
Пояснительная записка к курсовому проекту на тему:
«Механосборочный цех»
Вариант № 3
Выполнил: студент тэс-3-1
Хлапов Д.В.
Проверила: Лапочкина О.Н.
Москва 2011
Содержание
1.Общие сведения и объемно-планировочные решения производственного здания.
2.Конструктивные решения производственного корпуса.
3.Расчет теплоизоляции стены.
4.Расчет площади и оборудования АБК.
5.Объемно-планировочные и конструктивные решения АБК.
6.Технико-экономические показатели (ТЭП) проекта.
7.Список использованной литературы.
1.Общие сведения и объемно-планировочные решения производственного здания
N п/п |
Показатель |
Характеристика |
1 |
Название объекта |
Механосборочный цех |
2 |
Район строительства |
г. |
3
|
Краткие сведения об объекте |
Цех входит в состав машиностроительного завода и предназначен для мелкосерийного изготовления узлов и агрегатов транспортного оборудования. Завоз заготовок и комплектующих – напольным безрельсовым транспортом. На отметке 4,5 м размещена площадка для ремонта кранов и вентиляционное оборудование. |
4
|
Укрупненная технологическая схема |
|
5 |
Основные производственные помещения |

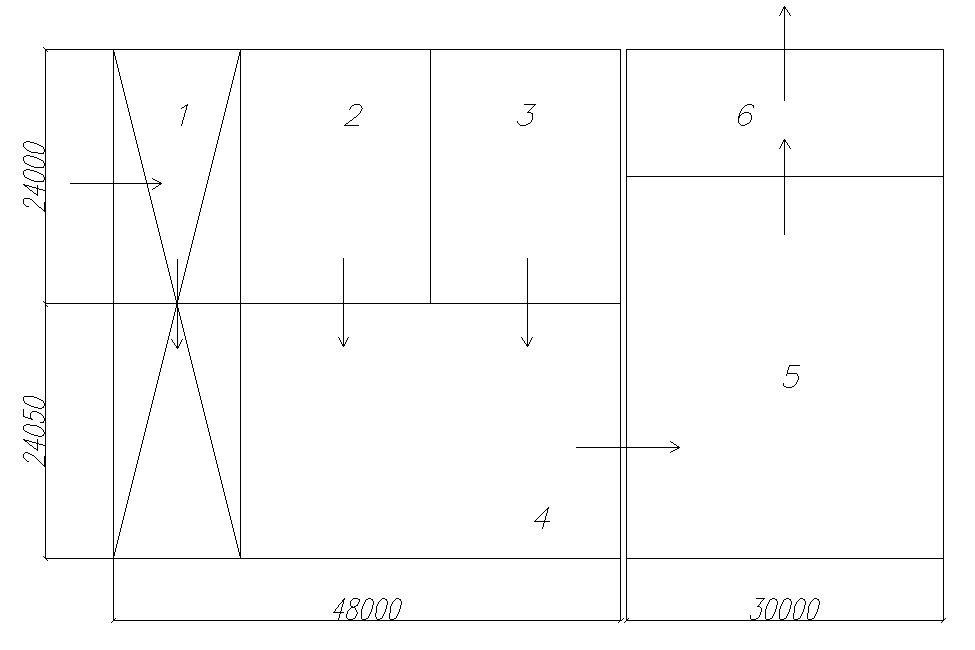

1 – Инструментальное отделение, 288 кв. м. 2 – Склад заготовок, 432 кв. м. 3 – Склад комплектующих, 432 кв. м. 4 – Отделение станочной обработки, 1152 кв. м. 5 – Сборочное отделение, 1080 кв. м. 6 – Экспедиция, 360 кв. м. |
6 |
Конструктивная структура |
Каркасная |
7 |
Этажность |
1-этажное здание |
8 |
Крановое оборудование |
Мостовой кран грузоподъемностью 10т; два подвесных крана грузоподъемностью 5т каждый |
9 |
Напольный транспорт |
Безрельсовый |
10 |
Основные параметры, м |
L1 =30; L2 =24; L3=48; H1 =12,6; H2 =9; H3 =4,5 |
11 |
Жесткость в поперечном направлении |
Обеспечивается совместной работой элементов поперечных рам |
12 |
Жесткость в продольном направлении |
Обеспечивается включением в работу каркаса вертикальных связей |
2.Конструктивные решения производственного корпуса
N п/п |
показатель |
характеристика |
1 |
Фундаменты |
Монолитные, железобетонные, отдельно - стоящие, 2-х ступенчатые, стаканного типа |
2 |
Фундаментные балки |
Сборные, железобетонные, таврового сечения, на шаг 6 м
|
3 |
Колонны каркаса |
Сборные, металлические; двутаврового сечения |
4 |
Фахверковые колонны |
Сборные, металлические |
5 |
Вертикальные связи между колоннами |
Стальные портальные |
6 |
Подкрановые балки |
Стальные, двутаврового сечения |
7 |
Пути подвесного транспорта |
Стальные, двутаврового сечения |
8 |
Стропильные конструкции |
Металлические стропильные фермы с пролетами 30 и 24 метра |
9 |
Настил покрытия |
Штампованный профилированный лист |
10 |
Стены |
Стальные панели типа «сэндвич» |
11 |
Окна |
Стальные переплеты, 2-е остекление |
12 |
Фонари |
П-образные фонари-надстройки, шириной 12 метров |
13 |
Ворота |
Распашные 3 4,2 м (безрельс.) |
14 |
Перегородки |
Остекленные в верхней части и заполненные стальным листом в нижней части |
15 |
Промежуточные перекрытия |
Рифленая сталь толщиной =6мм; швеллер 30; рифленая сталь =6 мм |
16 |
Кровля |
Условно плоская =1,5% |
17 |
Водосток |
Внутренний |
18 |
Послойная конструкция кровли |
Защитный слой гравия втопленного в битум-50мм; 2 слоя гидроизоляции; цементная стяжка; пенополистирол 90мм; пароизоляция, профилированный стальной настил 50, прогон таврового сечения 18 |
19 |
Послойная конструкция пола |
Асфальтобетон 30мм; бетон М100 150мм; уплотненный грунт |
