2.5.4.2. Модель конденсатора
Если в описании конденсатора <имя модели> опущено, то его емкость равна параметру <значение> в фарадах, в противном случае она определяется выражением
<значение>*C*(1+VC1*V + VC2*V2)*[1+TC1*(1–TNOM)+TC2*(T–TNOM)2],
где V – напряжение на конденсаторе при расчете переходных процессов; С – масштабный множитель емкости (по умолчанию равен 1); VC1 – линейный коэффициент напряжения, В–1(по умолчанию равен 0); VC2 – квадратичный коэффициент напряжения, В–2(по умолчанию 0); TC1 – линейный температурный коэффициент емкости, °С–1 (по умолчанию 0); TC2 – квадратичный температурный коэффициент емкости, °С–2(по умолчанию 0). При расчете частотных характеристик (режим AC Analysis) емкость считается постоянной величиной, определяемой в рабочей точке по постоянному току.
С учетом того, что в данном курсовом проекте проводится только частотный анализ схемы, и мы задаем только линейный температурный коэффициент емкости, то емкость конденсатора будет определяться выражением:
<значение>*C*[1+TC*(1–TNOM)].
Приступим к редактированию моделей конденсаторов.
Двойным щелчком мыши по конденсатору C1 открываем окно редактирования (рис. 29).
Рис. 29
Записываем новое имя модели (рис. 30), и, нажав кнопку Edit, переходим к редактированию параметров модели (рис. 31).
Рис. 30
Устанавливаем значение линейного температурного коэффициента емкости равным значению ТКЕ, которое было принято в разделе 2.5.2.
ТС1=ТКЕ=0,00003 (рис. 32).
Рис. 31
Рис. 32
Завершив редактирование модели конденсатора С1, переходим к редактированию остальных конденсаторов.
Двойным щелчком по конденсатору С2 открываем окно редактирования и выбираем имя только что созданной модели (рис. 33, 34, 35).
Рис. 33
Рис. 34
Рис. 35
Аналогично конденсатору С2 редактируем и конденсатор С3.
2.5.4.3. Модель индуктивности
Если в описании индуктивности <имя модели> опущено, то индуктивность равна параметру <значение> в генри, в противном случае она определяется выражением
<значение>*L*(1+IL1*I + IL2*I2)*[1+TC*(1–TNOM)+TC2*(T–TNOM)2],
где I – ток через катушку индуктивности при расчете переходных процессов; L – масштабный множитель индуктивности (по умолчанию равен 1); IL1 – линейный коэффициент тока, А–1 (по умолчанию равен 0); IL2 – квадратичный коэффициент тока, А–2 (по умолчанию 0); TC1 – линейный температурный коэффициент индуктивности, °С–1 (по умолчанию 0); TC2 – квадратичный температурный коэффициент индуктивности, °С–2 (по умолчанию 0). При расчете частотных характеристик (режим AC Analysis) индуктивность считается постоянной величиной, определяемой в рабочей точке по постоянному току.
С учетом того, что в данном курсовом проекте проводится только частотный анализ схемы, и мы задаем только линейный температурный коэффициент индуктивности, то индуктивность катушки будет определяться выражением:
<значение>*L*[1+TC*(1–TNOM)].
Приступим к редактированию моделей катушек индуктивности.

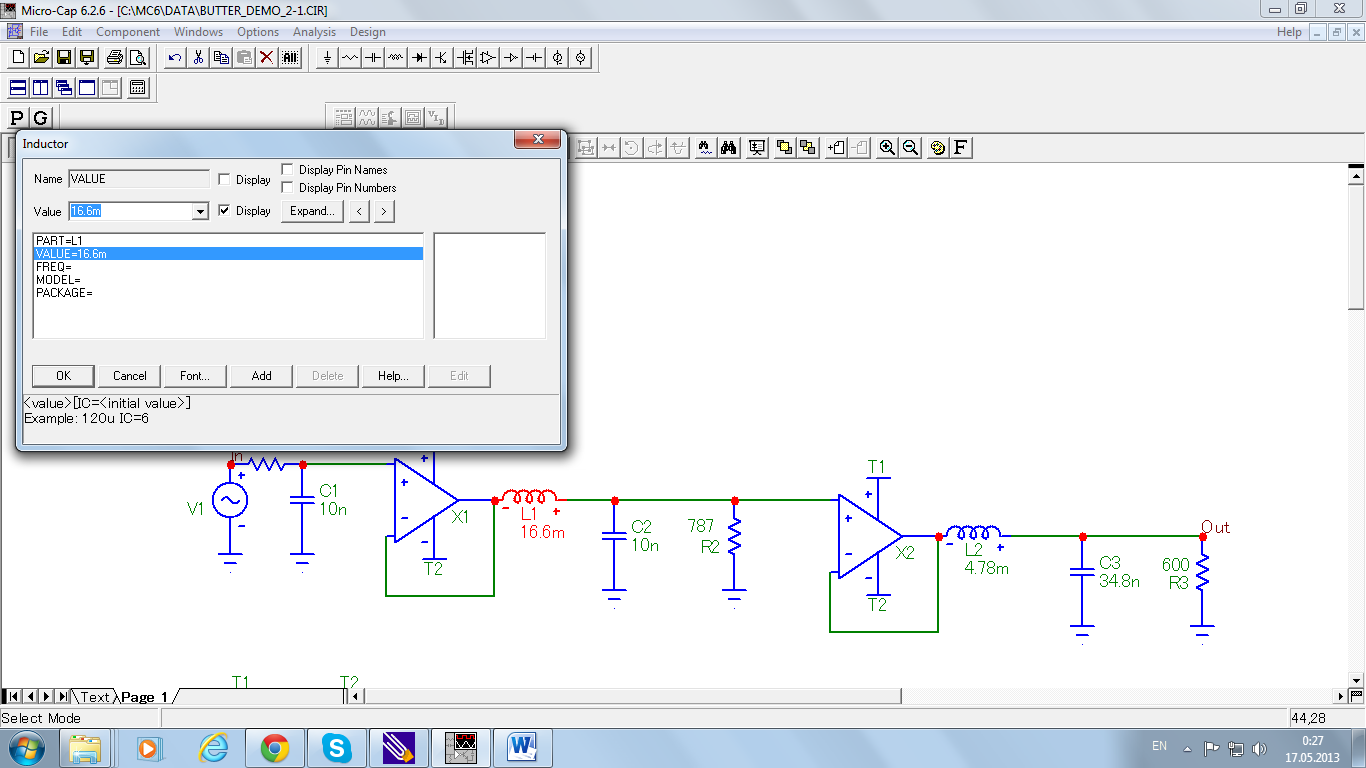

Двойным щелчком мыши по катушке индуктивности L1 открываем окно редактирования (рис. 36).
Рис. 36
Записываем новое имя модели (рис. 37), и, нажав кнопку Edit, переходим к редактированию параметров модели (рис. 38).
Рис. 37
Рис. 38
Устанавливаем значение линейного температурного коэффициента индуктивности равным значению ТКИ, которое было принято в разделе 2.5.2.
ТС1=ТКИ=0,0001 (рис. 39).
Рис. 39
Завершив редактирование модели катушки индуктивностси L1, переходим к редактированию L2.

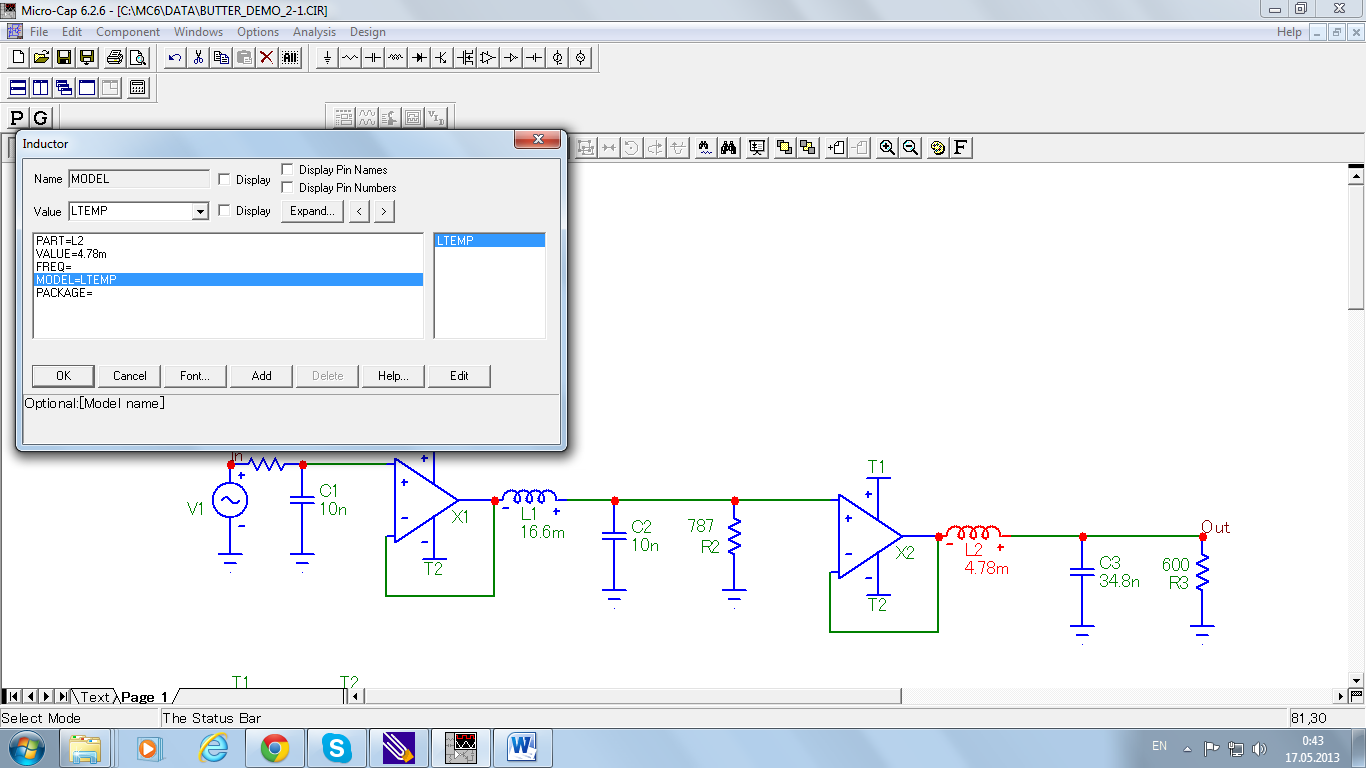

Двойным щелчком по катушке L2 открываем окно редактирования и выбираем имя только что созданной модели (рис. 40, 41, 42).
Рис. 40
Рис. 41
Рис. 42
