Лабораторная работа № 3 разъединитель
3.1 Цель работы
Закрепить теоретические знания по изучению разъединителя типа РНДЗ-110/1000 У1.
3.2 Содержание работы
3.2.1 Ознакомиться с техническими данными разъединителя.
3.2.2 Изучить конструкцию разъединителя и принцип работы.
3.2.3 Ознакомиться с основными требованиями по подготовке к операциям с разъединителем.
3.3 Теоретические пояснения
3.3.1 Назначение
Разъединитель (рис. 3.1) наружной установки типа РНДЗ-110/1000 У1 предназначен для включения и отключения обесточенных участков цепи, находящихся под напряжением, для создания видимого разрыва на электрооборудовании, а также для заземления участков при помощи стационарных заземляющих ножей при их наличии.

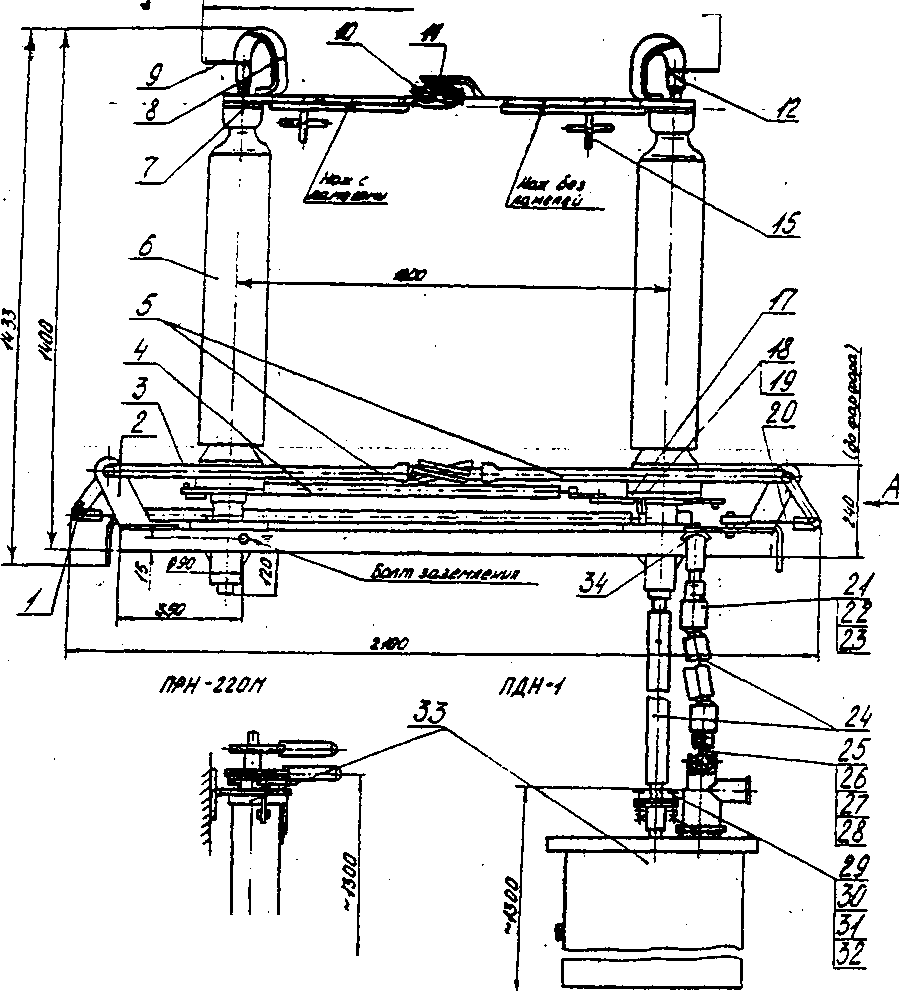

Рисунок 3.1 – Ведущий полюс разъединителя
РНДЗ-110/1000 У1
1 – рычаг
2 – подшипник
3 – тяга
4 – тяга
5 – ножи заземления
6 – изолятор УСТ 110
7 – пластинчатое основание
8 – связь гибкая
9 – контактный вывод главного контура
10 – стяжная шпилька
11 – разъемный ламельный контакт
12 – ступица
13 – связь гибкая
14 – контактный вывод заземляющего контура
15 – контакт заземляющего контура
16 – основание
17 – рычаг
18 – упор
19 – болт М12
20 – тяга
21 – шарнир
22 – винт М10*16
23 – штифт 10*50
24 – труба
25 – вставка
26 – ось
27 – шайба 16*1
28 – шплинт 5*28
29 – муфта
30 – болт М12
31 – шайба пружинная
32 – галка M l 2
33 – привод
34 – рычаг
Условное обозначение установленных разъединителей
Р |
Н |
Д |
З |
|
110 / |
|
У |
I |
|||||||||||
|
|
|
|
|
|
|
|
|
|
Разъединитель |
|||||||||
|
|
|
|
|
|
|
|
|
|
наружной установки |
|||||||||
|
|
|
|
|
|
|
|
|
|
двухколонковый |
|||||||||
|
|
|
|
|
|
|
|
|
|
индекс, обозначающий наличие заземляющих ножей; для варианта без заземляющих ножей индекс опускается |
|||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
Ia, Iб, 2 – условное обозначение количества и расположения заземляющих ножей |
|||||||||
|
|
|
|
|
|
|
|
|
|
номинальное напряжение, кВ |
|||||||||
|
|
|
|
|
|
|
|
|
|
1000 или 2000 - номинальный ток, А |
|||||||||
|
|
|
|
|
|
|
|
|
|
климатическое исполнение |
|||||||||
|
|
|
|
|
|
|
|
|
|
категория размещения |
|||||||||
Таблица 3.1 – Основные технические данные разъединителей
№ п/п |
Параметры |
Значение на 1000 А |
1 |
2 |
3 |
1. |
Номинальное напряжение, кВ |
110 |
2. |
Наибольшее рабочее напряжение, кВ |
126 |
Продолжение таблицы 3.1 |
||
1 |
2 |
3 |
3. |
Номинальный ток, А |
1000 |
4. |
Амплитуда предельного сквозного тока короткого замыкания, кА |
80 |
5. |
Предельный ток термической устойчивости, кА |
31,5 |
6. |
Время протекания тока термической стойкости, сек
|
3 1 |
7. |
Длина пути утечки внешней изоляции, см |
190 |
