7.4. Синтезаторы частоты
Синтезом частот называют процесс получения ряда колебаний с заданным набором номинальных значений их частот из конечного числа (одного или нескольких) исходных колебаний, обычно создаваемых опорными кварцевыми генераторами (ОКГ). Комплекс устройств, осуществляющий синтез частот, называют системой синтеза частот (ССЧ) или синтезатором частоты, а совокупность номинальных значений частот, которые могут быть получены на выходе ССЧ и следуют друг за другом через заданный интервал fш ,– сеткой частот (fш – шаг сетки). Поэтому широко используется еще одно название для этих устройств – синтезатор сетки частот.
Сами ОКГ обычно не включаются в состав ССЧ. Современные синтезаторы, как правило, работают от одного ОКГ, что позволяет в процессе синтеза обеспечить когерентность выходных колебаний ССЧ исходному колебанию ОКГ и, как следствие, приблизить стабильность каждой из частот формируемой сетки к стабильности частоты ОКГ.
Механизм формирования сетки дискретных частот реализуется с помощью фильтров и набора нелинейных элементов, выполняющих операции умножения, деления и алгебраического суммирования частот.
Системы синтеза частот, в которых селекцию синтезируемых частот осуществляют пассивные фильтры, не содержащие автогенераторов, относятся к классу систем пассивного синтеза частот. Системы синтеза частот, в которых фильтрацию реализуют активные фильтры в виде колец фазовой автоподстройки частоты (ФАПЧ) или компенсационных колец, называют системами активного синтеза частот.
Системы обоих классов могут быть выполнены как на аналоговой элементной базе, так и с применением цифровых устройств. В цифровых синтезаторах можно реализовать те же алгоритмы частотообразования, что и в аналоговых, и различия между ними будут только в используемой элементной базе. Кроме того, при построении пассивных цифровых синтезаторов применяют и специфические методы синтеза, реализация которых на элементах аналоговой техники либо невозможна, либо приводит к существенному усложнению синтезатора.
7.4.1. Пассивные аналоговые ссч
О
дним
из простейших синтезаторов
является интерполяционный
ССЧ,
функциональная схема которого
представлена на рис. 7.14. Принцип работы
синтезатора заключается в
следующем. В датчике опорных частот
(ДОЧ) из входного квазигармонического
сигнала с частотой fОКГ
формируется т сигналов с частотами
fш, 10fш,
... , 10m-1fш.
Эти сигналы поступают на умножители
частоты с переменными (переключаемыми)
коэффициентами умножения k1,
k2, ... , km,
принимающими обычно значения 0, 1, 2, ... ,
9. Сумматоры частот представляют собой
смесители частот в сочетании с фильтрами,
выделяющими суммарную частоту и
отфильтровывающими все прочие
комбинационные гармоники. Фильтры в
общем случае при смене значений ki
(i = 1, 2, ... , m)
необходимо перестраивать, что показано
стрелками на смесителях.

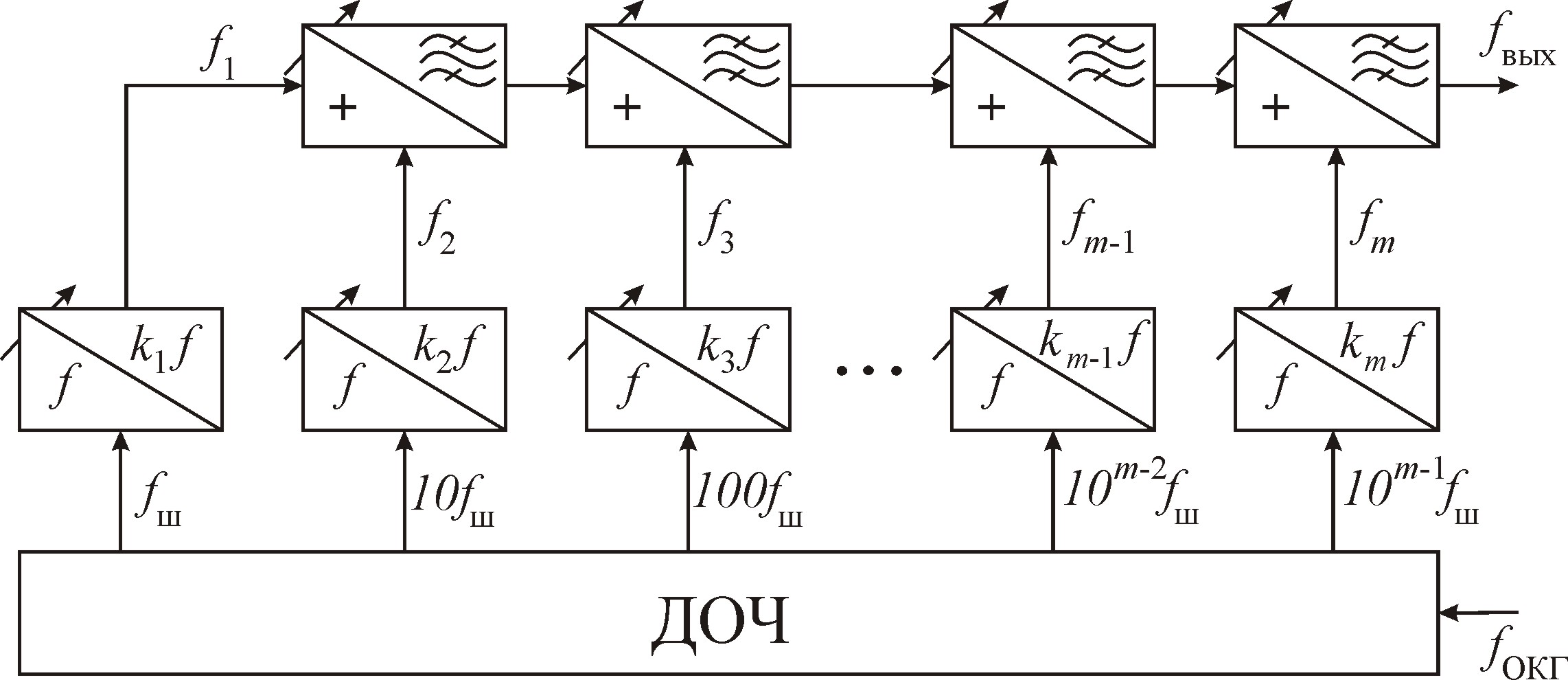

7.14. Схема интерполяционного синтезатора
В соответствии с операциями над частотами входных воздействий, осуществляемыми каждым из сумматоров частоты схемы на рис. 7.14, нетрудно определить частоту сигнала на выходе ССЧ:
. (7.20)
Обычно выбирают fш = 100 Гц; 1 кГц; 10 кГц и т.д. В этом случае, как следует из формулы (7.20), каждый умножитель частоты совместно со смесителем (рис. 7.14) формирует одну значащую цифру в записи fвых в десятичной системе счисления. Поэтому блок, образованный совокупностью указанных умножителя и смесителя, называют декадой.
Анализ рассмотренной схемы ССЧ показывает, что, хотя в ее составе имеются однотипные по своему функциональному назначению блоки (декады), они не являются взаимозаменяемыми, поскольку работают в существенно различных диапазонах частот и, следовательно, могут отличаться и схемотехническими, и конструктивными решениями. Кроме того, выходные фильтры декад (в смесителях) необходимо перестраивать при изменении значения fвых*).
Свободным от указанных недостатков является ССЧ, выполненный по схеме (рис. 7.15) и содержащий ряд полностью идентичных декад (ИД), каждая из которых представляет собой каскадное соединение общего для всех декад умножителя частоты в ДОЧ, смесителя частот и делителя частоты. В таком ССЧ после ряда преобразований сигнала с частотой fОКГ в ДОЧ формируются колебания частоты f0 и десяти частот fk = 9 f0 + kΔf, где k = 0,1,2,...,9, а f0 кратна Δf. В сумматоре первой идентичной декады, в которой формируется наиболее мелкий разряд сетки, одна из частот fk суммируется с частотой f0.

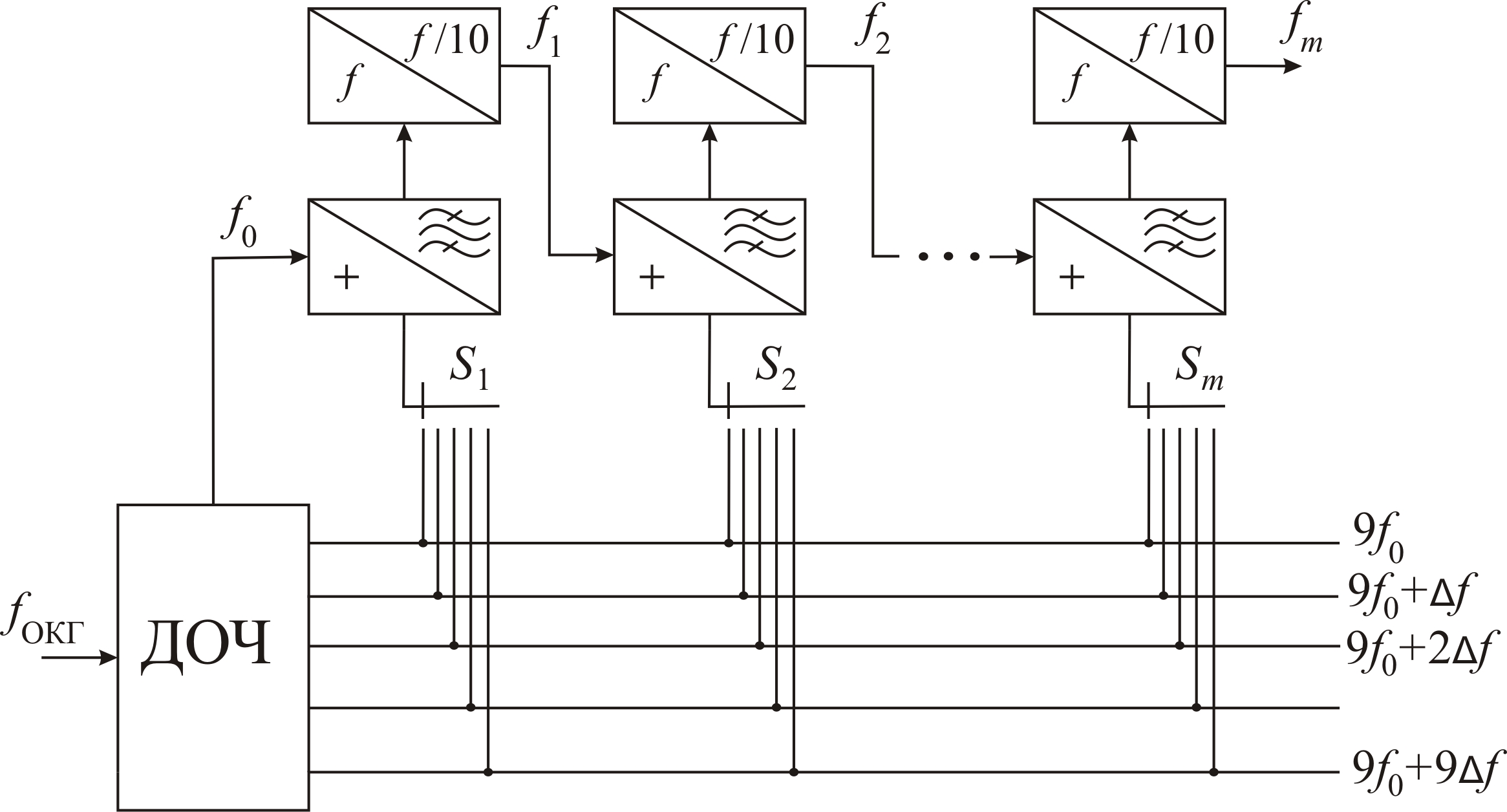

Рис. 7.15. Синтезатор на идентичных декадах
Колебания суммарной частоты выделяются фильтром этого смесителя и поступают на делитель. Таким образом, частота сигнала на выходе первой ИД может принимать одно из десяти значений f1=0,1(f0+9f0+k1Δf)=f0+0,1k1Δf (здесь k1 = 0,1,2,...,9), определяемых положением переключателя S1. Частота сигнала на выходе второй ИД в зависимости от положения переключателя S2 будет иметь значение f2=f0+0,01k1Δf+0,1k2Δf, где k1,k2=0,1,2,...,9, а на выходе m-й декады fm=f0+10-mk1Δf+10-(m-1)k2Δf+...+0,1kmΔf. Таким образом, добавление каждой новой ИД позволяет уменьшить шаг сетки в 10 раз и во столько же раз увеличить число частот в сетке. Сам ССЧ и все ИД работают примерно в одинаковой полосе выходных частот f0... f0+ Δf, что позволяет выполнить их из полностью идентичных элементов. Полосовые фильтры смесителей в этой схеме можно взять неперестраиваемыми.
Работу схемы (рис. 7.15) поясним на примере. Выберем значение f0=30 МГц; Δf=1 МГц. Тогда частоты, поступающие на переключатели Si декад, будут равны: 270 МГц, 271 МГц, 272 МГц, ... , 279 МГц. Значения частот на выходе первой декады f1=30,0...30,9 МГц (шаг 0,1 МГц), на выходе второй – f2=30,00...30,99 МГц (шаг 0,01 МГц), на выходе третьей – f3=30,000...30,999 МГц (шаг 0,001 МГц) и т.д. Выбрав m достаточно большим, можно теоретически получить сколь угодно мелкую сетку частот. Однако на практике обычно берут m≤5.
Сформированную сетку частот можно перенести в заданный частотный диапазон с помощью интерполяционного принципа (рис. 7.14), просуммировав частоты fm с одной частотой из некоторого набора fI, fII, fIII, ... . Пусть для примера эти частоты равны 15, 16, 17, 18 и 19 МГц. Если количество идентичных декад ограничить числом m=3, то выходная частота синтезатора будет принимать значения fвых=45,000...49,999 МГц (fш=1 кГц). Очевидно, что выходной смеситель такого синтезатора должен обязательно содержать перестраиваемый фильтр, что снижает достоинства схемы.
Принцип построения синтезатора на идентичных декадах открывает возможность миниатюризации синтезатора. В нем применяются, в основном, неперестраиваемые ПФ, которые можно сделать миниатюрными (например, на поверхностных акустических волнах).
В заключение рассмотрения пассивных аналоговых ССЧ подчеркнем, что в любом из них полоса пропускания ПФ у последующих каскадов декад, как правило, шире, чем у предыдущих. Это обстоятельство является существенным недостатком схем пассивного синтеза с неперестраиваемыми ПФ, так как оно исключает возможность фильтрации в последующих каскадах паразитных компонентов преобразования, возникших в предыдущих. Использование же перестраиваемых узкополосных фильтров существенно усложняет схему и конструкцию ССЧ и резко увеличивает время смены рабочих частот.
