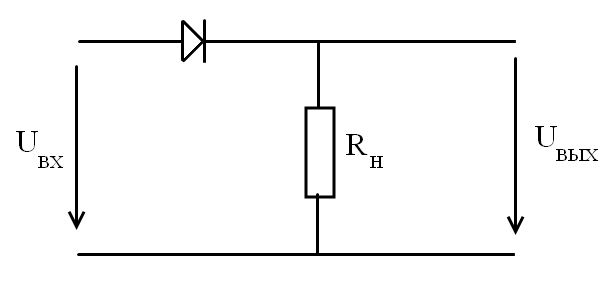

Однотактный однофазный однополупериодный

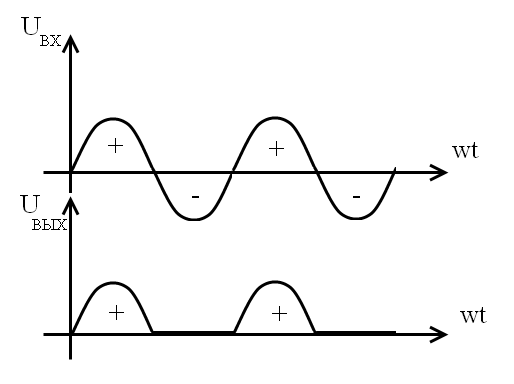

Напряжение на выходе системы не синусоидальное, периодически изменяющееся. Его можно представить в виде ряда Фурье, представляющего собой математическое выражение для выходного напряжения, содержащее постоянную составляющую, независимую от времени, и бесконечное количество гармоник:
Um – амплитуда входного напряжения (максимальное значение на графике Uвх)
Наибольшей амплитудой обладает гармоника, которая следует за постоянной составляющей. Она называется основной и наиболее трудно поддается сглаживанию.
Основной характеристикой выпрямителя является коэффициент пульсаций q, равный отношению амплитуды основной гармоники к среднему значению выпрямительного напряжения (к постоянной составляющей).

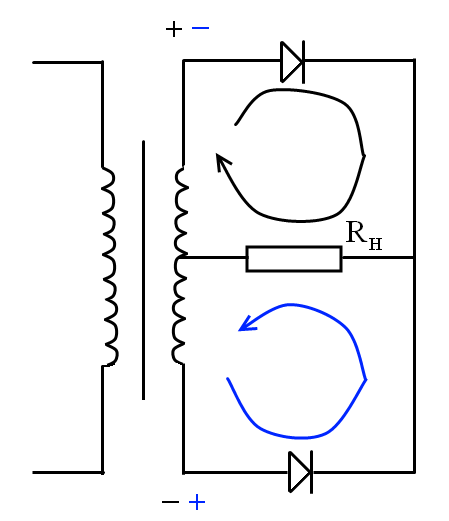

Двухполупериодный однотактный выпрямитель

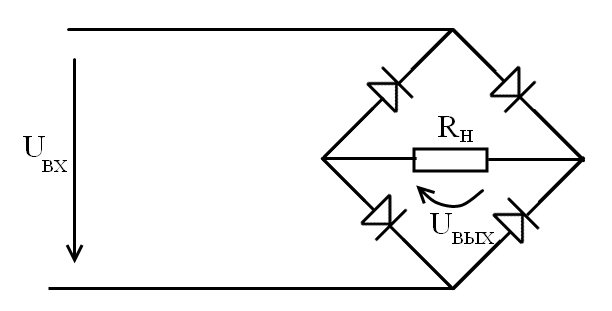

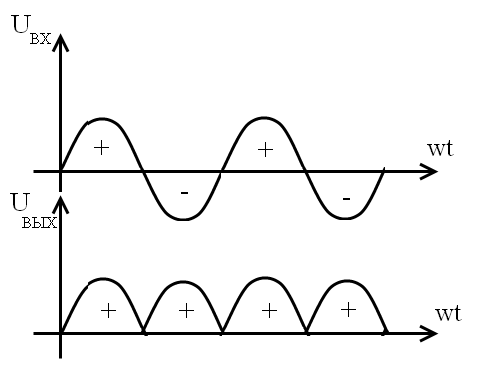

Двухполупериодный двухтактный выпрямитель (мост, мостовая схема)
График и ряд аналогичны предыдущим
Выпрямление трехфазного тока

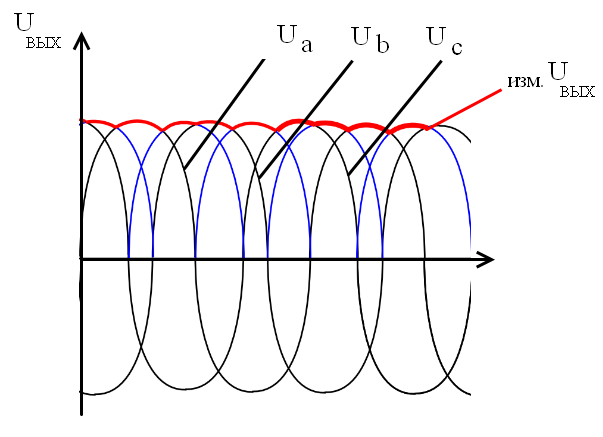

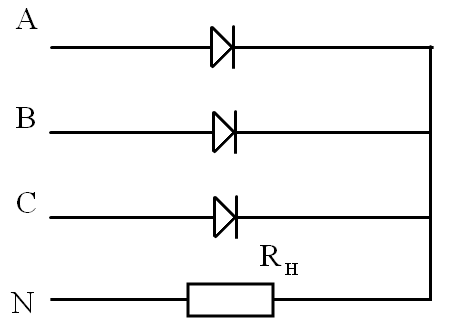

Однополупериодный трехфазный выпрямитель
(разница
между фазами =
)
Коэффициент пульсаций q = 0.25
В схеме будет открыт тот диод, потенциал на аноде которого самый положительный

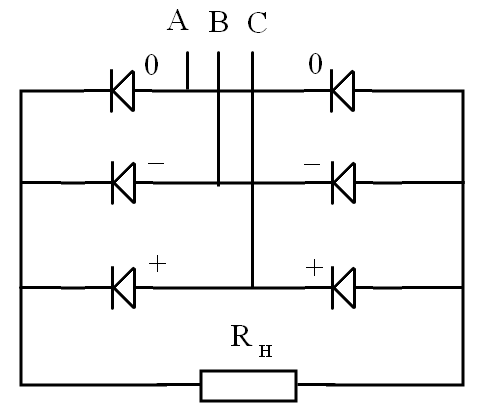

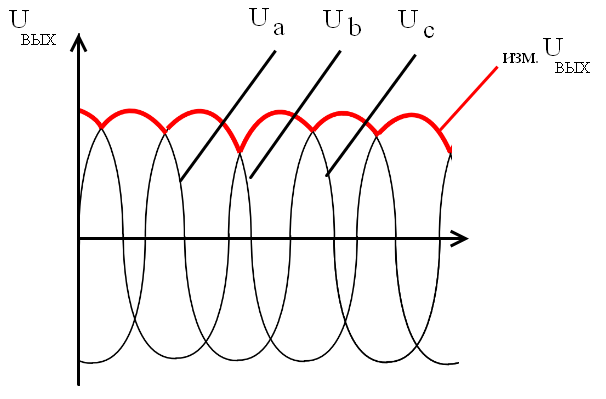

Двухполупериодный трехфазный выпрямитель
Коэффициент пульсаций q = 0.057
Разделим диоды на 2 условные группы: левую и правую. В левой группе будет открыт тот диод, потенциал на аноде которого самый положительный; в правой будет открыт тот диод, потенциал на катоде которого самый отрицательный.

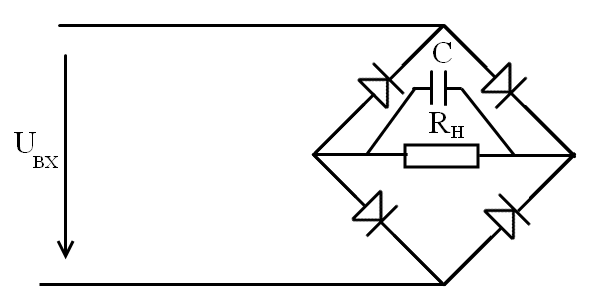

Для уменьшения коэффициента пульсаций используются сглаживающие фильтры. Простейшим фильтром является емкостный фильтр, включенный параллельно сопротивлению нагрузки.
