Сетевые операционные системы и Ethernet

Ethernet работает с большинством популярных сетевых операционных систем:

• Microsoft Windows 9X;

• Microsoft Windows NT Workstation;

• Microsoft Windows NT Server;

• Microsoft Windows 2000 Professional;

• Microsoft Windows 2000 Server

• Novell NetWare;

• IBM LAN Server;

4.2. Сетевая архитектура Token Ring

Версия сети Token Ring была представлена фирмой IBM в 1984 г. как часть предложенного ею способа объединить в сеть весь ряд выпус­каемых IBM компьютеров и компьютерных систем, в том числе:

• персональных компьютеров;

• средних ЭВМ;

• мэйнфреймов и сред Systems Network Architecture – SNA (сетевая архитектура IBM).

Разрабатывая версию сети Token Ring, фирма IBM ставила целью обеспечить простоту монтажа кабеля (витой пары), соединяющего ком­пьютер с сетью через настенную розетку. Основной монтаж проводился централизованно.

В 1985 г. IBM Token Ring стала стандартом ANSI/IEEE.

Основные характеристики

Сеть Token Ring является реализацией стандарта IEEE 802.5. От дру­гих сетей ее отличает не только кабельная система, но и использование доступа с передачей маркера.

Сеть Token Ring имеет следующие характеристики:

• топология – звезда-кольцо;

• метод доступа – с передачей маркера;

• кабельная система – экранированная и неэкранированная витая пара;

• скорость передачи данных – 4 и 16 Мбит/с;

• тип передачи – узкополосная;

• спецификация – 802.5.

Архитектура

Топология типичной сети Token Ring – «кольцо». Однако в версии IBM это топология «звезда-кольцо»: компьютеры в сети соединяются с центральным концентратором, а маркер передается по логическому кольцу. Физическое кольцо реализуется в концентраторе. Пользователи являются частью кольца, но соединяются с ним через концентратор.

Формат кадра

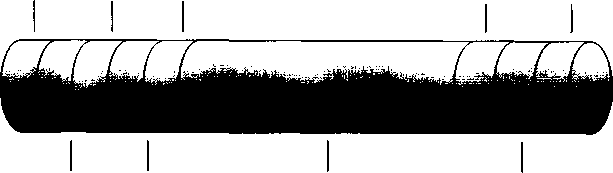

Основной формат кадра Token Ring показан на рис.3. (относительный масштаб полей не соблюден). Данные составляют большую часть кадра.

Стартовый Управление Адрес Контрольная Статус

разделитель кадром источника последовательность кадра

Управление Адрес Данные Конечный доступом приемника разделитель

Рис.3. Кадр данных Token Ring

В таб.8 дано описание каждого поля кадра.

Таблица 8

Поле кадра	Описание
Стартовый разделитель	Сигнализирует о начале кадра
Управление доступом	Указывает на приоритет кадра и на то, что передается кадр маркера или кадр данных
Управление кадром	Содержит информацию Управления доступом к среде для всех компьютеров или ин­формацию «конечной станции» – только для одного компью­тера
Адрес приемника	Адрес компьютера-получа­теля
Адрес источника	Адрес компьютера-отправи­теля
Данные	Передаваемая информация
Контрольная последовательность кадра	CRC
Конечный разделитель	Сигнализирует о конце кадра
Статус кадра	Сообщает, был ли распознан и скопирован кадр (доступен ли адрес приемника)
