5. Резьба метрическая (гост 9150-81). Профиль. Диаметры, шаги (гост 8724-81)
Метрическая цилиндрическая резьба применяется главным образом в качестве крепежной и разделяется на резьбу с крупным шагом диаметром 1…64 мм и резьбу с мелким шагом диаметром 1…600 мм. При равных наружных диаметрах метрические резьбы с мелким шагом отличаются от резьб с крупным шагом меньшей высотой профиля и меньшим углом подъема резьбы. Поэтому резьбы с мелким шагом рекомендуется применять при малой длине свинчивания, на тонкостенных деталях, а также при переменной нагрузке, толчках и вибрациях. Резьбы с крупным шагом рекомендуется применять для соединения деталей, не подвергающихся таким нагрузкам, так как они менее надежны при переменной нагрузке и вибрациях и более склонны к самоотвинчиванию.

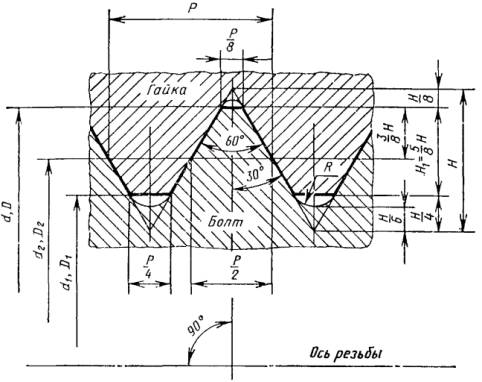

Основные параметры крепежных цилиндрических метрических резьб d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); d2 - средний диаметр болта; D2 - средний диаметр гайки; d1 - внутренний диаметр болта; D1 - внутренний диаметр гайки; Р - шаг резьбы; H - высота исходного треугольника; R - номинальный радиус закругления впадины болта; H1 - рабочая высота профиля
Примечания:
1. Форма впадины резьбы болта не регламентируется и может быть как закругленной, так и плоскосрезанной. Закругленная форма впадины является предпочтительной.
2. Форма впадины резьбы гайки не регламентируется.
Изображение и обозначение резьб на чертежах. Изображение резьбы в соединении
Условное изображение резьбы на чертежах
При изображении резьбы на чертеже всех профилей и назначений
к соответствии с ГОСТ 2.311—68 «Изображение резьбы» принята условность,
когда винтовую линию заменяют двумя линиями — сплошной
толстой (основной) и сплошной тонкой (рисунок 1 1).

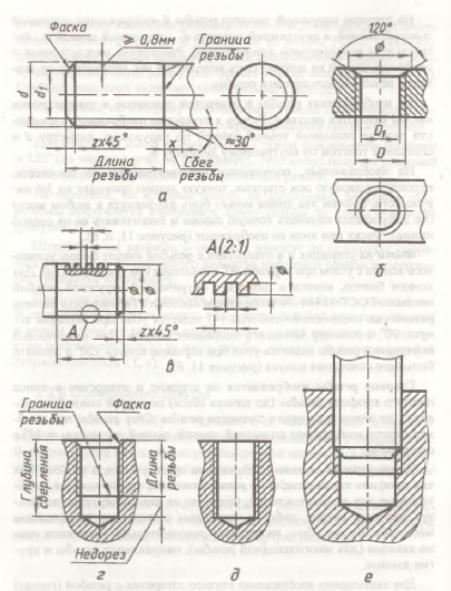

Рисунок 11 - Условное изображение резьбы и резьбового соединения
На стержне наружный диаметр резьбы d изображается сплошной толстой линией, а внутренний диаметр d\ - сплошной тонкой (с обязательным пересечением линии фаски). Расстояние между тонкой и основной линией не должно быть меньше 0 , 8 мм, независимо от диаметра резьбы и больше шага резьбы. На изображениях резьбы в отверстии основные и тонкие линии как бы меняются местами. Резьбу в отверстии изображают в плоскости разреза сплошной тонкой линией по наружному диаметру d и сплошной толстой по внутреннему диаметру d\ На изображениях, полученных проецированием на плоскость, перпендикулярную оси стержня, тонкую линию проводят на 3/4 окружности, причем эта линия может быть разомкнута в любом месте (не допускается начинать тонкую линию и заканчивать ее на осевой линии). Фаску при этом не изображают (рисунок 11 ,а,б). Фаски на стержнях и в отверстиях с резьбой имеют форму усеченного конуса с углом при вершине 90° и высотой z (см. рисунок 11, а). Для концов болтов, винтов и шпилек с метрической наружной резьбой согласно ГОСТ 12414-94 (справочное пособие «Таблицы для расчета разъемных соединений» таблица 14) задается угол при вершине конуса 90° и диаметр меньшего основания конуса. Для метрической внутренней резьбы задается угол при вершине конуса 1 2 0 ° и диаметр большего основания конуса (рисунок 1 1 , 6 ).
Граница резьбы изображается на стержне и отверстии в конце полного профиля резьбы (до начала сбега) основной линией, ее доводят до линии наружного диамегра резьбы. Сбег резьбы при необходимости изображают сплошной тонкой линией под углом = 30° к оси резьбы.
На рисунке 11, в дано изображение прямоугольной резьбы. Так как профиль такой резьбы не стандартизован, то все данные, необходимые для ее изготовления, приводят на самом чертеже, используя местный разрез, либо на выносном элементе в увеличенном масштабе. Кроме этого, на чертеже дополнительно указывают число заходов (для многозаходной резьбы), направление резьбы и другие данные. Для выполнения изображения глухого отверстия с резьбой (гнездо) (рисунок 11, г ) сначала высверливают гладкое цилиндрическое отверстие на глубину сверления (диаметр этого отверстия зависит от номинального диаметра резьбы и выбирается из таблиц ГОСТ 11284-75),
делают фаску, а затем резьбонарезным инструментом нарезают резьбу на определенную длину (см. расчет гнезда под шпильку, с. 35). Глубина сверления включает длину резьбы и недорез. На чертеже, по которому изготавливают гнездо, дают размеры глубины сверления и длины резьбы, которая определена границей резьбы. Дно отверстия имеет форму конуса с углом при вершине, близким
к 120° (на чертеже угол не указывают). Этот конус получен режущей частью сверла при сверлении отверстия под резьбу. На чертежах, по которым резьбу не выполняют, например сборочных,
допускается изображать длину резьбы до конца отверстия (рисунок 1 1 , д).Штриховку на разрезах и сечениях наносят до сплошных основных линий, т. е. до наружного диаметра наружной резьбы и внутреннего диаметра внутренней.
Наиболее сложным является изображение резьбового соединения. В продольных разрезах деталь с наружной резьбой является главной и резьба в зоне соединения изображается на ней полностью. В отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рисунок 1 1 , е).
Обозначение резьбы
Чтобы указать резьбу на чертеже, к её изображению добавляют надпись в виде условного обозначения, установленного стандартами. В общем случае обозначение резьбы должно включать в себя информацию о типе резьбы, ее номинальном диаметре, шаге, количестве заходов, направлении винтовой линии, поле допуска.
На представленной структурной схеме дано обозначение наружной метрической резьбы с номинальным диаметром 20 мм, с мелким шагом - 1,5 мм, левой, с полем допуска 6# (рисунок 12).

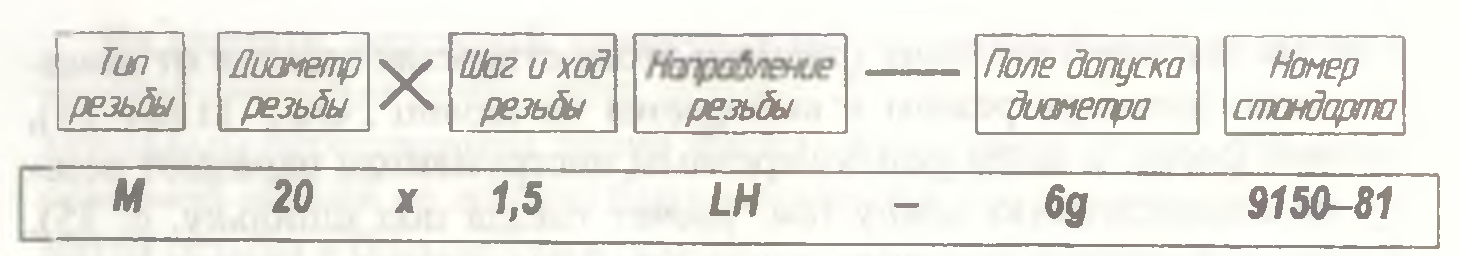

Рисунок 12 - Структурная схема обозначения резьбы
Обозначения некоторых типов резьбы:
Метрическая резьба М,
Дюймовая резьба \" - номинальный диаметр равен 1 дюйму (25,4 мм);
Трубная цилиндрическая резьба - G;
Трубная коническая наружная резьба - Л;
Трубная коническая внутренняя - Rc\
Трапецеидальная резьба - Тт\
Упорная резьба -5.
Примечание. У трубной резьбы знак дюйма (") не указывается. Например, Gl; Gl/2; R3/4.
Для всех типов резьбы (рисунок 13, а—г, кроме трубной цилиндрической и конической, обозначение относится к наружному диаметру резьбы. Для метрической резьбы указываемый в обозначении размер диаметра соответствует его действительному размеру; в трубной резьбе указываемый размер в дюймах приблизительно равен условному проходу трубы, переведенному в миллиметры.
Например, G1 обозначает размер трубной резьбы, равной 1 дюйму (1 = 25,4 мм), нарезанной на наружной поверхности трубы, имеющей условный проход 25 мм, т. е. примерно равный одному дюйму. Фактически наружный диаметр резьбы равен 33,249 мм, т. е. больше стенки трубы на две толщины, поэтому обозначение размера трубной резьбы Есегда наносят на полке линии - выноски (рисунок 13, д-ж).
В обозначении метрической резьбы - крупный шаг не указывается (см. рисунок 13, а), а мелкий указывается (см. рисунок 13, б).
В обозначении ходовой резьбы - трапецеидальной или упорной - иаг резьбы указывать обязательно, так как каждому номинальному диаметру соответствуют три стандартных шага.

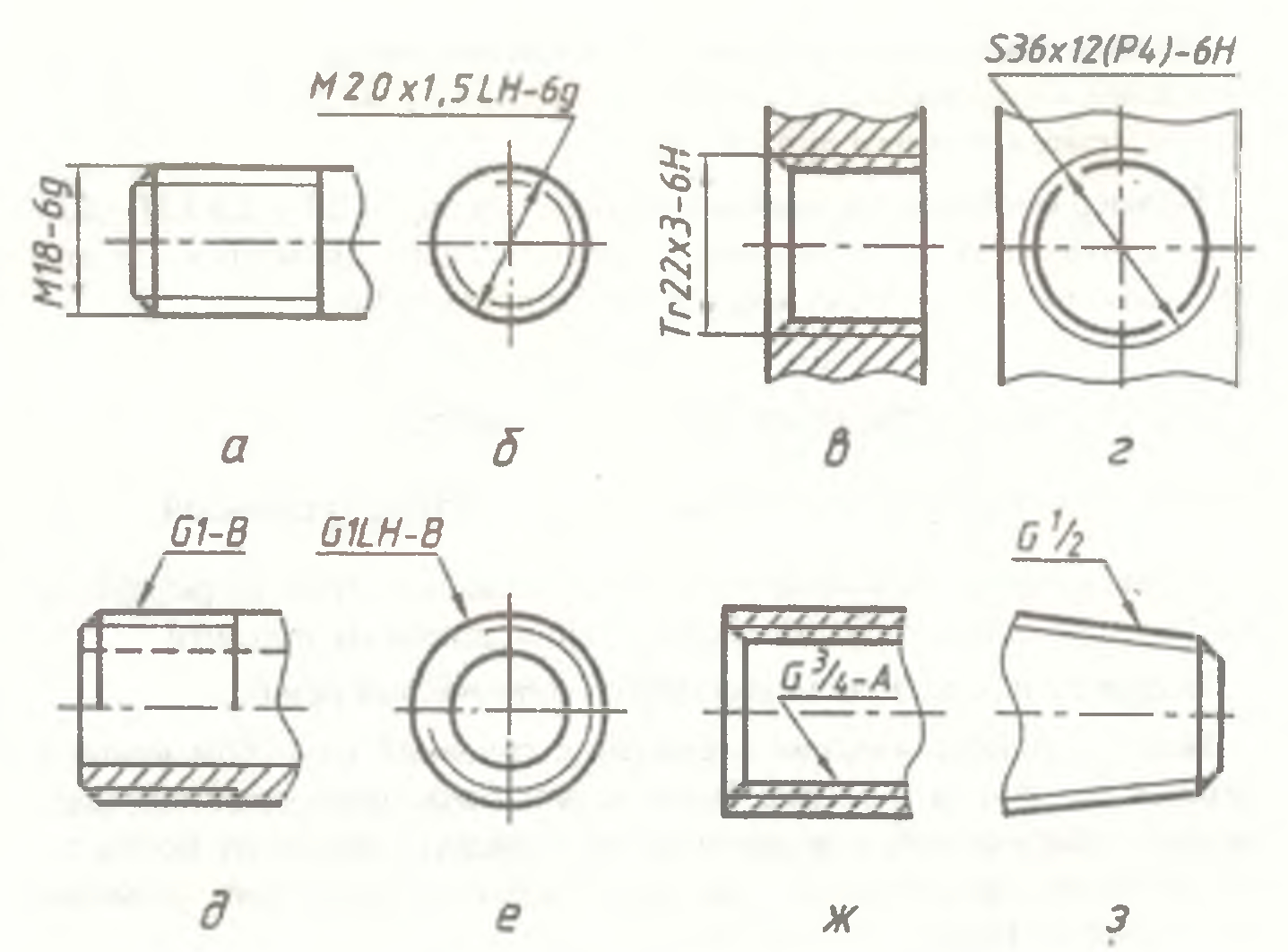

Рисунок 13 - Примеры обозначения резьбы
В обозначение многозаходной резьбы входят тип, номинальный диаметр, ход, шаг резьбы (он проставляется в скобках).
Например, трапецеидальная резьба - Тт 36 х 12 (Р4) - 6Н LH - внутренняя (поле допуска 6Н); номинальный диаметр = 36 мм, шаг (Р = 4) , ход (Р* = 12 ), число заходов (л « 3), так как в многозаходной резьбе ход равен произведению шага Р на число заходов л (Р* = = Рп), левая (LH). Направление резьбы указывают только для левой резьбы латинскими буквами.
Обозначение поля допуска диаметра резьбы состоит из цифры, показывающей степень точности, и буквы, обозначающей основное отклонение.
Согласно ГОСТ 16093-81 предпочтительными полями допусков являются для наружной резьбы - 6g, а для внутренней - 6Н. Указание поля допуска на чертеже обязательно.
Пример обозначения резьбы с крупным шагом: М16 - 6g - резьба наружная, метрическая, с номинальным диаметром 16 мм, с крупным шагом, правая, с полем допуска 6g.
Пример обозначения резьбы с мелким шагом: М 20 х 1,5 LH-6g - резьба наружная, метрическая, с номинальным диаметром 20 мм; с мелким шагом - 1,5 мм, левая, с полем допуска 6g.
