ГОУ ВПО Санкт-Петербургский государственный архитектурно-строительный университет
Инженерно-экологический Факультет
Кафедра Безопасность жизнедеятельности
Дисциплина: «Безопасность жизнедеятельности»
Специальность: 270301 «Архитектура»
Расчётно-графическая работа Тема «Расчеты по оценке химической обстановки при аварии на химически опасном объекте»
Выполнила:
студентка гр. 5 – А – III
А. В. Волина
Проверил преподаватель:
К.Т.Н., доцент Смирнова Елена Эдуардовна
г. Санкт-Петербург
2013г.
Вариант №2
Дано: Склад АХОВ расположен южнее города. Глубина санитарной зоны 4 км. На удалении 0,5 км от северной границы склада в 6 часов 6 минут произошла авария емкости с аммиаком, находящимся при изотермическом хранении, объемом 21000 т. Емкость обвалована, высота обваловки – 2,9 м.
Метеоданные на момент аварии: температура воздуха -5°, ветер южный, скорость ветра 2 м/с, время восхода = 7 ч 6 мин, ясно.
Определить: степень угрозы для жителей города через 4 ч после взрыва.
Решение:
Определяем количество эквивалентного вещества по первичному
облаку Qэ1
Qэ1 = К1 К3 К5 К7 Q0.
В этой формуле:
К1 зависит от условия хранения АХОВ. При данных условиях для аммиака при изотермическом хранении К1= 0,01 (см. прил. 1).
К3 – коэффициент, равный отношению пороговой токсодозы хлора к пороговой токсодозе аммиака, К3 = 0,4 (см. прил. 1).
К5 – коэффициент, учитывающий степень вертикальной устой
чивости воздуха; так как скорость ветра 2м/с, ясно, Т= 6 ч 6 мин, а Твосх= 7 ч 6 мин, значит при инверсии К5 = 1 (см. прил. 2) .
К7 – коэффициент, учитывающий влияние температуры воздуха (см. прил. 1); при - 5 °С для первичного облака К7= 1.
Q0 = 21000 т.
Подставляя значения, получим
Qэ1 = 0,01 * 0,04 * 1 * 1 * 21000 = 8,4 т.
2. Определим время испарения (продолжительности поражающего действия) аммиака с площади разлива (из обвалования):
,
где h – толщина слоя АХОВ при разливе в обваловании
(h = Н – 0,2 = 2,9 – 0,2 = 2,7 м ); d – плотность жидкого аммиака; по прил.1

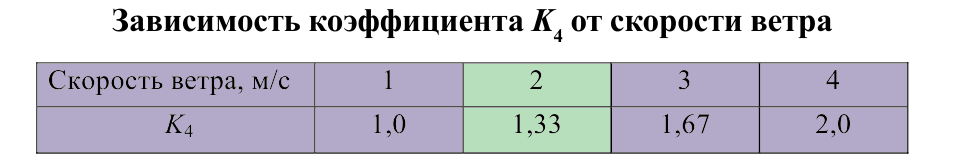

d = 0,681 кг/м3 ; К2 – коэффициент, зависящий от физических свойств АХОВ; по прил. 1 для аммиака К2 = 0,025; К4– коэффициент, учитывающий скорость ветра; К4 = 1, 33, К7= 1.
В результате получаем время испарения (ч):
Т
= 2,7*0,681/ 0,025*1,33*1
55 ч.
3.Определяем эквивалентное количество вещества (т) во вторичном облаке
,
В указанной формуле для Qэ2 значения всех коэффициентов, за исключением К6 , уже известны. Он зависит от времени, прошедшего после начала аварии (N, ч). Необходимо сравнить N со временем испарения Т = 55 ч.
N = 4 ч (условие задачи), при N < Т принимается К6 = N0,8= 40,8 = 3,03.
Qэ2 = (1- 0,01)*0,025*0,04*1,33*1*3,03*1*21000/2,7*0,681 45,6 т.

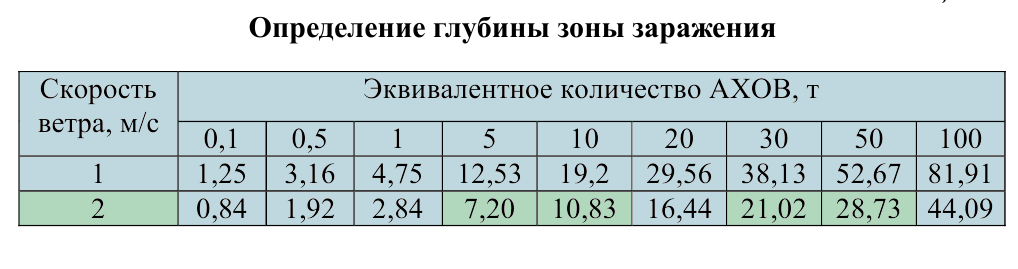

4. Находим (интерполированием) глубину зоны заражения первичным облаком ( Г1 ) для Qэ1= 8,4т 8 т, а также вторичным облаком ( Г2 ) для
Qэ2=45,6 т 46 т
Г1 = 7,20 + (8-5)/(10-5)*(10,83-7,20) = 9,378 км,
Г2 = 21,02 + (46-30)/(50-30)*(28,73-21,02) = 22,562 км.
5. Определяем полную глубину зоны заражения Г (км).
Г= ГI + 0,5ГII, где ГI = Г2 – наибольший из размеров, ГII = Г1 - наименьший из размеров (см. предыдущий расчет).
Г = 22, 562 + 0,5*9,378 = 27,251 км 27 км.
6. Находим предельно возможное значение глубины перенос воздушных масс Гп, км:
Гп = Nv, где N = 4 ч – время от начала аварии, v – скорость перенос фронта зараженного воздуха при данной скорости ветра и степени вертикальной устойчивости воздуха - v = 10 км/ч:
Гп = 4*10 = 40 км.
7. Определяем глубину заражения в жилых кварталах города
Ггород = 40 - (4 + 0,5) = 35,5 км.
8. Определяем площадь зоны фактического заражения (км2) через 4 ч после аварии (Sф):
где K8 = 0,081 для инверсии, Г = 27 км, N = 4 ч.
Sф = 0,081* 272 *40,2 = 77,9 км2.
9. Определяем площадь зоны возможного заражения:
Sв = 8,72*10-3Г2φ,
где φ = 90° при скорости ветра v = 2м/с, Г = 27 км.
После подстановки получим:
Sв = 8,72*10-3 *272* 90 = 572 км2,
при этом Sв > Sф.
Вывод:
Таким образом, так как продолжительность поражающего действия
АХОВ (аммиака) равна времени испарения и составляет 55 ч, а глубина
зоны заражения жилых кварталов города 35,5 км, значит через 4 ч после аварии облако зараженного воздуха (ОЗВ) представит опасность для населения в течение последующих (55-4) = 51 ч, или 2,125 сут, с площадью зоны заражения Sф = 77,9 км2.
Список литературы:
Гражданская защита в чрезвычайных ситуациях (ЧС). Часть 1: учебное
пособие / В. К. Смоленский, И. А. Куприянов; СПб. гос. архит.-строит.
ун-т. – СПб., 2007. – 99 с.

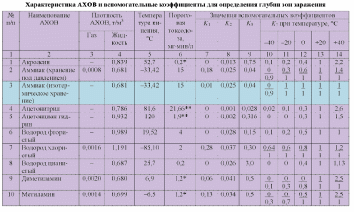

Приложение 1
Приложение 2
ГОУ ВПО Санкт-Петербургский государственный архитектурно-строительный университет
Инженерно-экологический Факультет
Кафедра Безопасность жизнедеятельности
Дисциплина: «Безопасность жизнедеятельности»
Специальность: 270301 «Архитектура»
Расчётно-графическая работа
Тема «Оценка радиационной обстановки на местности при проведении работ в мирное время»
Выполнила:
студентка гр. 5 – А – III
А. В. Волина
Проверил преподаватель:
К.Т.Н., доцент Смирнова Елена Эдуардовна
г. Санкт-Петербург
2013г.
Вариант №2
Задача 1. Определение полученной дозы радиации при проведении аварийно-спасательных работ.
Определить полученную дозу для резчиков металла (Кр = 1) и бульдозеристов (Кб = 4), если уровень радиации на время t = 3,7 ч составляет Р = 24 р/ч, время начала работы tнач = 4,6 ч, а продолжительность рабочей смены Т = 2,6 ч.
Дано: Решение:
К
р
= 1
Кб = 4
t = 3,7 ч
Р = 24 р/ч
tнач = 4,6 ч
Т = 2,6 ч
Найти:
Др = ?
Дб = ?

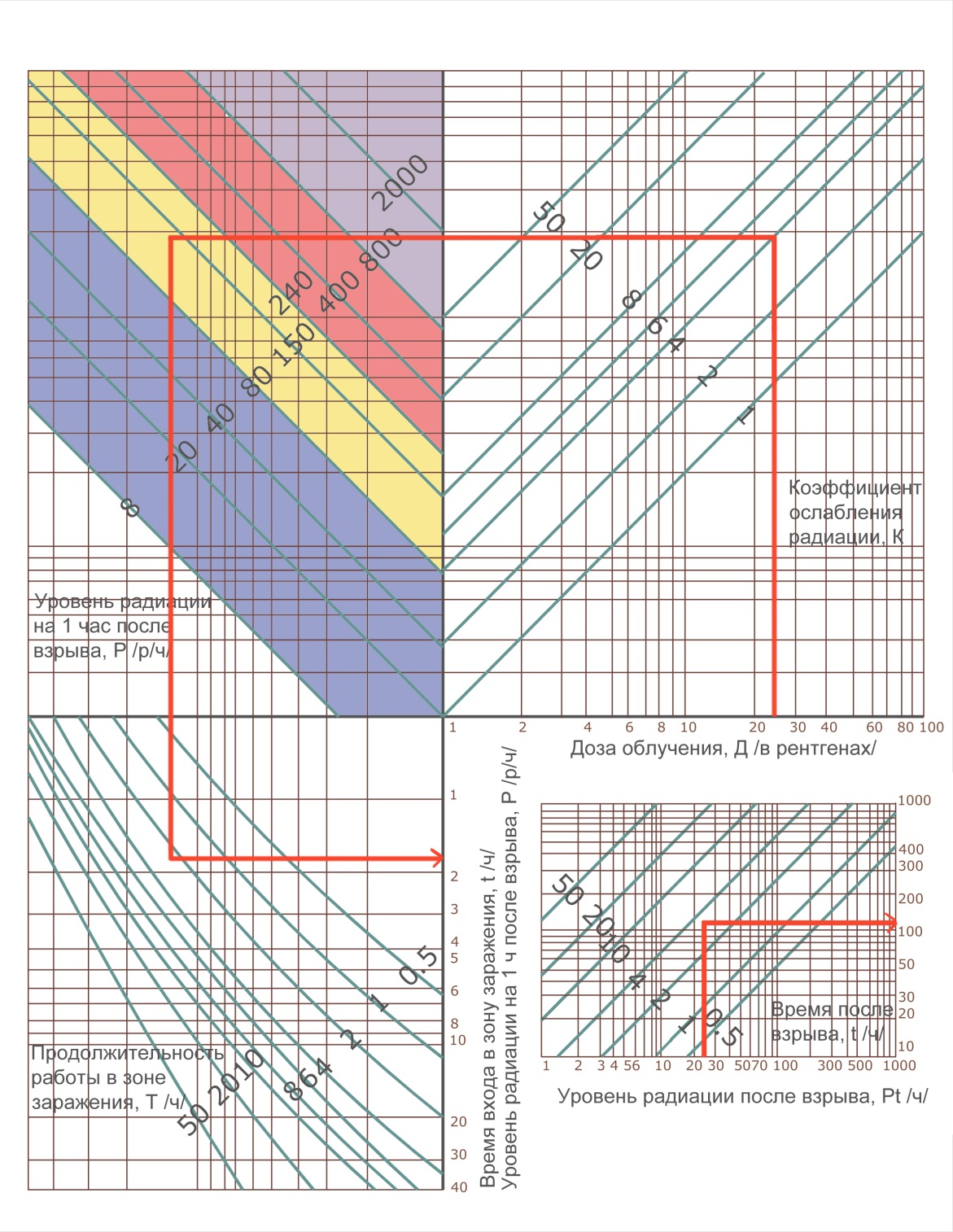

По номограмме: Р1 = 118 р/ч

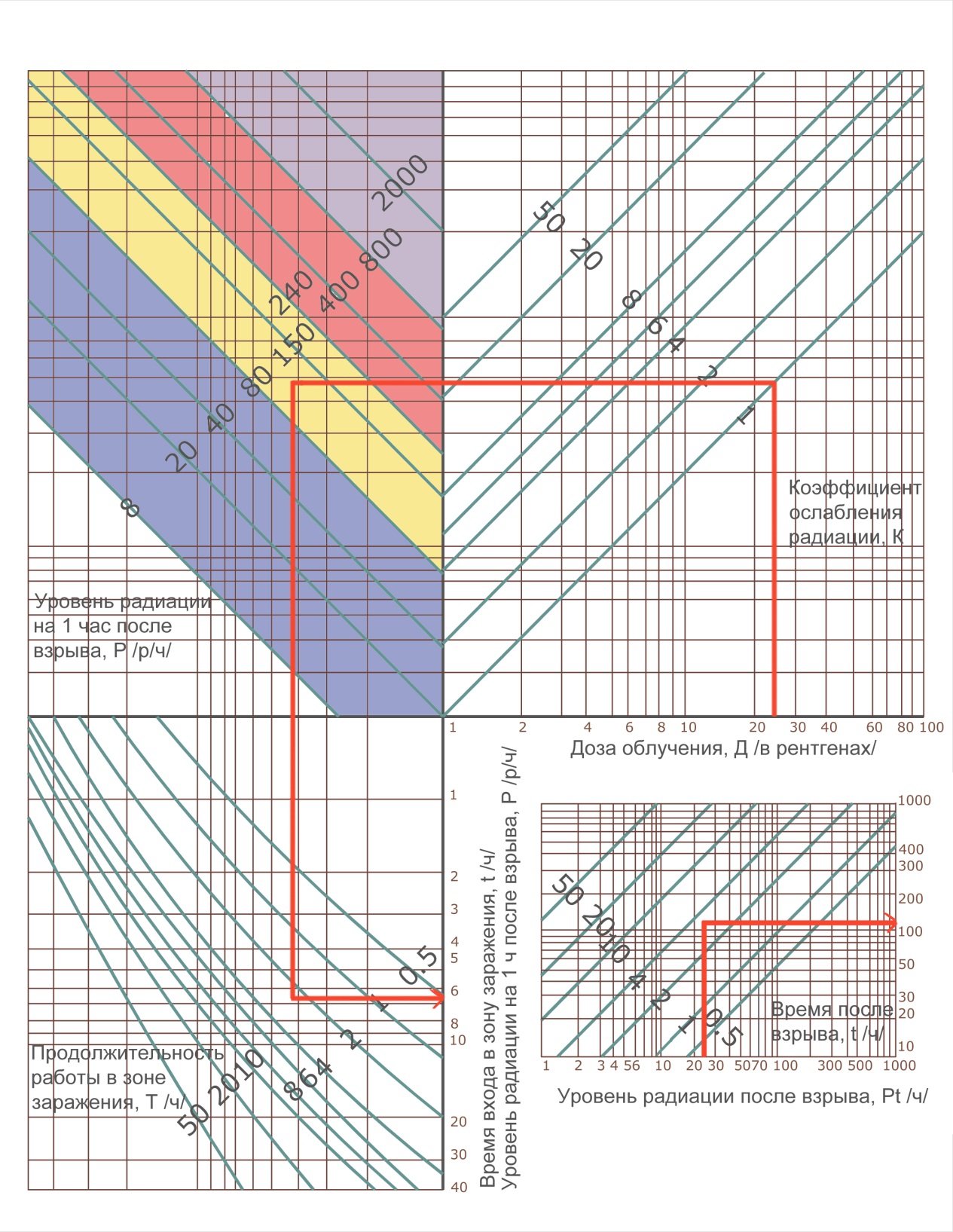

По номограмме: Др = 35р, Дб = 8,7р
При проведении аварийно – спасательных работ доза заданная принимается 50% от безопасной, следовательно, Дзад = 25р.
Вывод: В зоне радиоактивного загрязнения через 3,7 часов после взрыва могут находится только бульдозеристы, в течении всей рабочей смены, равной 2,6 ч, так как их доза облученности меньше заданной.
Задача 2. Определение продолжительности рабочих смен при проведении аварийно-спасательных работ.
Определить продолжительность рабочих смен в течении суток (3 смены) для резчиков метала (Кр = 1) и бульдозеристов (Кб = 4), если уровень радиации на время t = 3,7 ч составляет Р = 24 р/ч, время начала работы tнач = 4,6 ч.
Дано: Решение:
К
р
= 1
Кб = 4
t = 3,7 ч
Р = 24 р/ч
tнач = 4,6 ч
Найти:
Тр = ?
Тб = ?
По номограмме Р1 = 118 р/ч
По номограмме: для резчиков металла (Кр = 1): I смена: Т = 1,6ч, II смена: Т = 2,2 ч, III смена: Т = 3,5 ч; для бульдозеристов (Кб = 4): I смена: Т= 9,7, II смена: Т=50 ч, III смена: Т> 50 ч.
Вывод:
Для резчиков металла время работы для первой смены – 4,6 ч после взрыва, длительность 1,6 часа; для второй смены 6,2 и 2,2 часа соответственно; для третьей смены 8,4 и 3,5 часа.
Так как все рабочие смены для бульдозеристов имеют продолжительность более 8 часов, то принимаю рабочую смену – 8 часов, а время начала работ 4,6; 12,6; 20,6 часов после взрыва соответственно.
Задача 3. Определение допустимого времени начала аварийно-спасательных работ при радиационном заражении местности.
Определить допустимое время начала работ для резчиков металла (Кр = 1) и бульдозеристов (Кб = 4), если уровень радиации на время t = 3,7 ч составляет Р = 24 р/ч, а продолжительность рабочей смены Т = 2,6 ч.
Дано: Решение:
К
р
= 1
Кб = 4
t = 3,7 ч
Р = 24 р/ч
Т = 2,6 ч
Найти:
tрнач = ?
tбнач = ?
По номограмме: Р1 = 118 р/ч
По номограмме: для резчиков металла (Кр = 1): tрнач = 6,7 ч; для бульдозеристов (Кб = 4) : tбнач = 1,8 ч.
Вывод: допустимое время начала работы резчиков металла составляет tрнач = 6,7 ч, а бульдозеристов tбнач = 1,8 ч.
Список литературы:
Гражданская защита в чрезвычайных ситуациях (ЧС). Часть 1: учебное
пособие / В. К. Смоленский, И. А. Куприянов; СПб. гос. архит.-строит.
ун-т. – СПб., 2007. – 99 с.
ГОУ ВПО Санкт-Петербургский государственный архитектурно-строительный университет
Инженерно-экологический Факультет
Кафедра Безопасность жизнедеятельности
Дисциплина: «Безопасность жизнедеятельности»
Специальность: 270301 «Архитектура»
Расчётно-графическая работа
Тема «Оценка воздействия опасных факторов пожара на персонал и население»
Выполнила:
студентка гр. 5 – А – III
А. В. Волина
Проверил преподаватель:
К.Т.Н., доцент Смирнова Елена Эдуардовна
г. Санкт-Петербург
2013г.
Вариант №2
Дано: Объект экономики расположен на территории населенного пункта в районе плотной застройки общей площадью Sr = 3,9 тыс. м2 × 10. Расстояние между зданиями составляет R = 15 м. Площадь занимаемая зданиями в районе общей застройки составляет: жилых – Sзд жилых = 68% к Sr , зданий объекта экономики - Sзд оэ = 27% к Sзд жилых. Основным производственным процессом объекта экономики является производство с воспламеняющимися жидкостями, которое в соответствии с технологией имеет температуру вспышки tвсп = 38°С, предел огнестойкости здания составляет 2,1 ч. Погодные условия: скорость ветра v = 12 м/с, влажность φ = 25%, длина фронта пожара Lф = 50 м × 10, норматив тушения пожара на одно противопожарное отделение составляет (за 10 ч) - h = 40 м.
Требуется выполнить: 1. Дать оценку пожарной безопасности, как на ОЭ, так и возможных последствий пожаров для района нахождения ОЭ, а так же рекомендации по их предотвращению.
