3.4 Лестницы
В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается 1,20 м. Между маршами обеспечивается зазор 200 мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки … мм. Лестничные марши и площадки подобраны по каталогу на основании расчёта.
Высота этажа 2.8 м., размеры ступеней b×h=300×150 мм.
Расчёт двухмаршевой лестницы
Высота одного марша: h=Нэт/2=2800/2=1400 мм.
Количество подступенков: n=h/150=1400/150=9 шт.
Число проступей: n-1=9-1=8 шт.
Длина горизонтальной проекции марша: d=300×(n-1)=300×8=2400 мм.
Определяем ширину лестничных площадок В=…=
Принимаем по каталогу площадки шириной … мм.

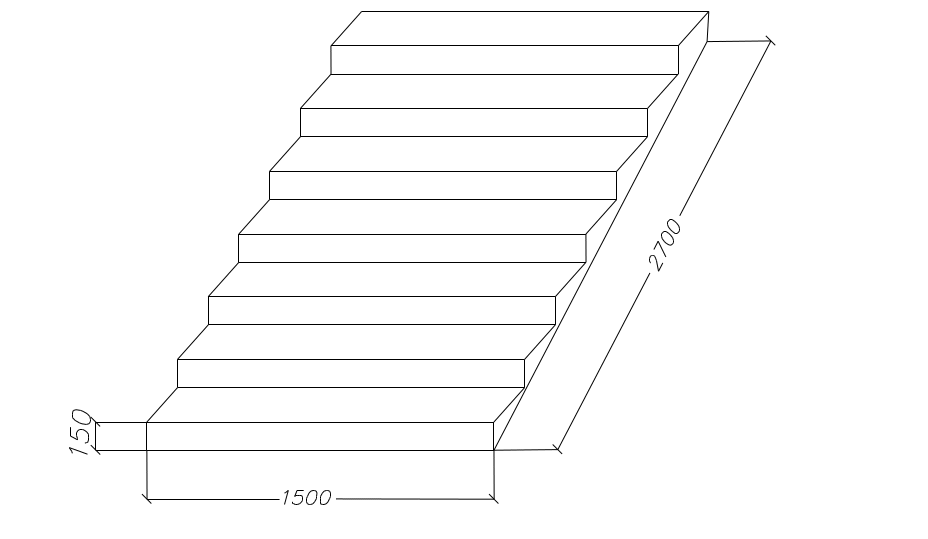

Рисунок 6 - Эскиз лестничного марша
Рисунок7-Эскиз лестничной площадки
3.5 Перегородки
В здании запроектированы межкомнатные перегородки толщиной 100 мм из газосиликатных блоков, и 240 мм для межквартирных перегородок. В санузлах – из кирпича, толщиной 120 мм.
3.6 Кровля
Крыша скатная. Кровля устраивается из металлочерепицы, которая крепится самонарезными болтами к обрешетке размером 100х32мм с шагом 350мм. Под металлочерепицу по обрешетке укладывают прокладку – антиконденсатную армированную плёнку Eltete. Срок службы 50 лет. Водоотвод предусмотрен организованный наружный. Сток воды с крыши осуществляется при помощи водосточных труб. Желоба настенные. По периметру крыши устраивается ограждение высотой 600ммм.
3.7 Полы. Экспликация полов
В жилых комнатах и внутриквартирных коридорах применен паркетный пол. В санузлах, ванных комнатах применяются плиточные полы, а в кухнях применяется линолеум.
В зависимости от назначения применяются следующие типы полов:
Таблица 4- Экспликация полов
Номер помещения |
Тип пола |
Схема пола или тип пола по серии |
Данные элементов пола(наименование, толщина, основание и др.), мм |
Пло –щадь, м2 |
1 |
2 |
3 |
4 |
5 |
3.8 Окна и двери
В проектируемом здании приняты окна из дерева с тройным остеклением и со стеклопакетами. Всего запроектировано 4 типа окон. Устраивается слив из оцинкованной стали.
Дверные блоки приняты однопольные и двупольные с глухим и остеклённым полотном.
Оконные и дверные коробки крепятся к стенам с помощью распорных дюбелей. Зазор между коробкой и стеной тщательно заполняется монтажной пеной. Коробку антисептируют и обкладывают по периметру слоем гидроизоляционного материала. Внутренние и наружные откосы штукатурятся.
Для входа в здание служат металлические двери с кодовым замком. Входные двери оборудованы приборами, обеспечивающими принудительное и бесшумное закрытие и уплотняющими прокладками в притворах.
Входные двери в квартиру однопольные с глухим полотном. Коробка усиленная, навеска на три петли, имеется порог.
По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери в комнаты и кухню имеют обязательное полотно с остеклением, дверные коробки без порогов. Навеска на две петли. Балконные двери имеют раздельно спаренный переплет.
Запроектировано 6 типов дверей.
Рисунок 8- Эскиз окон
Рисунок 9-Эскиз дверей
Таблица 6 - Спецификация элементов заполнения проемов
Поз. |
Обозначение |
Наименование |
Количество |
Масса ед., кг |
Приме-чание |
||
1 |
2-5 |
Всего |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
