Примеры

.

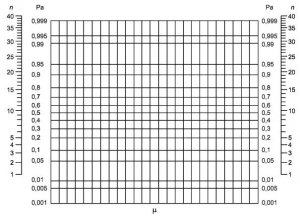

Рисунок А.1 - Номограммная бумага для построения приемочной контрольной карты

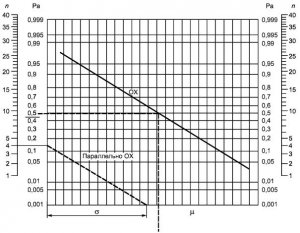

Рисунок А.2 - Построение приемочной контрольной карты. Односторонний допуск

Обозначения:

- дано;

- получено

Дано: APL = 9,809 при Ра = 0,95;

RPL = 9,696 при Ра = 0,05;

s = 0,1.

Результат: n = 9; ACL = 9,755.

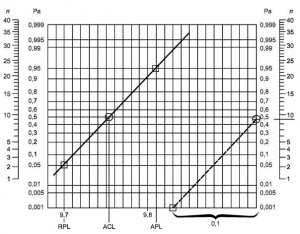

Рисунок А.3- Построение приемочной контрольной карты. Пример 1

Обозначения:

- дано;

- получено

Дано: APL = 10,191 при Ра = 0,95;

RPL = 10,304 при Ра = 0,05;

s = 0,1.

Результат: n = 9; ACL = 10,245.

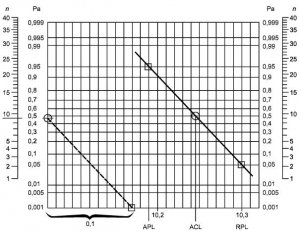

Рисунок А.4 - Построение приемочной контрольной карты. Пример 1

Обозначения:

- дано;

- получено

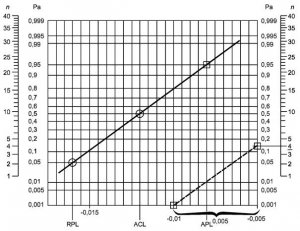

Дано: APL = -0,008 при Ра = 0,95;

n = 4;

s = 0,005.

Результат:

RPL = -0,016 при Ра = 0,05;

ACL = -0,012.

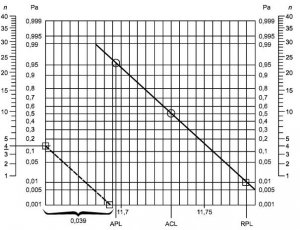

Рисунок А.5 - Построение приемочной контрольной карты. Пример 2

Обозначения:

- дано;

- получено

Дано: RPL = 11,775 при Ра = 0,01;

n = 4;

s = 0,039.

Результат:

APL = 11,698 при Ра = 0,95;

ACL = 11,730.

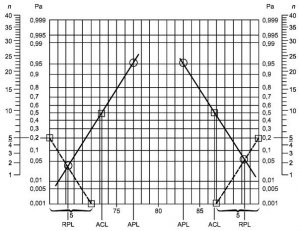

Рисунок А.6 - Построение приемочной контрольной карты. Пример 3

Обозначения:

- дано;

- получено

Дано: ACL = 73,3 и 86,7;

n = 5;

? = 5.

Результат:

APL = 77,0 и 83,0 при Ра = 0,95;

RPL = 69,6 и 90,4 при Ра = 0,05.

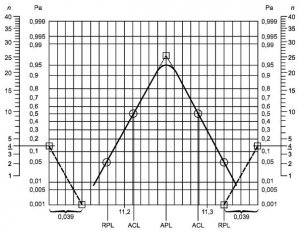

Рисунок А.7 - Построение приемочной контрольной карты. Пример 4

Обозначения:

- дано;

- получено

Дано: APL - номинальное значение = 11,250 при Ра =0,95;

n = 4;

? = 0,039.

Результат:

RPL = 11,180 и 11,320 при Ра = 0,05;

ACL = 11,212 и 11,288.

Статистический приемочный контроль качества продукции с учетом требований ГОСТ Р 50779.30 при применении поставщиком приемочных контрольных карт

В тех случаях, когда поставщик и потребитель в договоре или поставщик или потребитель в одностороннем порядке установили, что приемка продукции должна проводиться с учетом требований ГОСТ 50779.30, следует соблюдать следующие правила:

1) Если p₁, выбранная для расчета приемочной контрольной карты по настоящему стандарту, меньше или равна установленному нормативному уровню несоответствий NQL и если не отмечено нарушений процедуры ведения приемочной контрольной карты, то контроль готовой продукции поставщиком для целей приемки допускается не проводить (если иное не указано потребителем).

Планирование контроля потребителем - по его усмотрению.

2) Если p₁ > NQL, то следует пересмотреть назначенное значение величины р₁.Либо потребитель вправе потребовать проведения приемочного контроля готовой продукции перед поставкой для проверки соответствия назначенному NQL при установленной степени доверия.

Ключевые слова: стабильность технологических процессов, статистические методы контроля качества продукции, приемочные контрольные карты

Карта динамики процесса

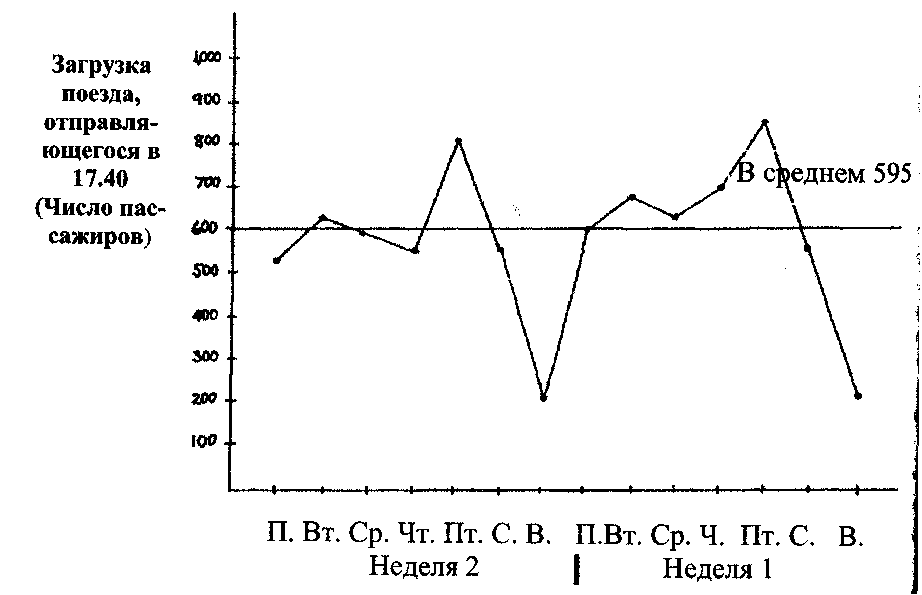

Простейшей формой контрольной карты является карта динамики процесса - (run chart). На ней ординатой является изменение результатов измерения выходного параметра процесса, а абсциссой -время. Карта поможет Вам выявлять отклонения выходного параметра от нормы. Пример такой контрольной карты показан на рисунке.

Контрольная карта на рисунке характеризует очевидный недельный цикл, указывай большой наплыв пассажиров по пятницам и значительное снижение нагрузки по субботам и воскресеньям. Возможно, это связано с тем, что по пятницам, наряду с обычными пассажирами поездом пользуются пассажиры, отправляющиеся за город на отдых. Продолжая строить диаграмму можно обнаружить годичный цикл, так же, как и еженедельный. Подобная контрольная карта проста, но может оказаться и весьма полезной. Она может послужить основанием для «усиления» поезда по пятницам (путем добавления дополнительных вагонов) или введением дополнительного поезда. Соответственно, по воскресеньям количество вагонов поезда может быть сокращено
